ماژول قدرت میتسوبیشی مدل UM100CDY-10

توضیحات

معرفی UM100CDY-10

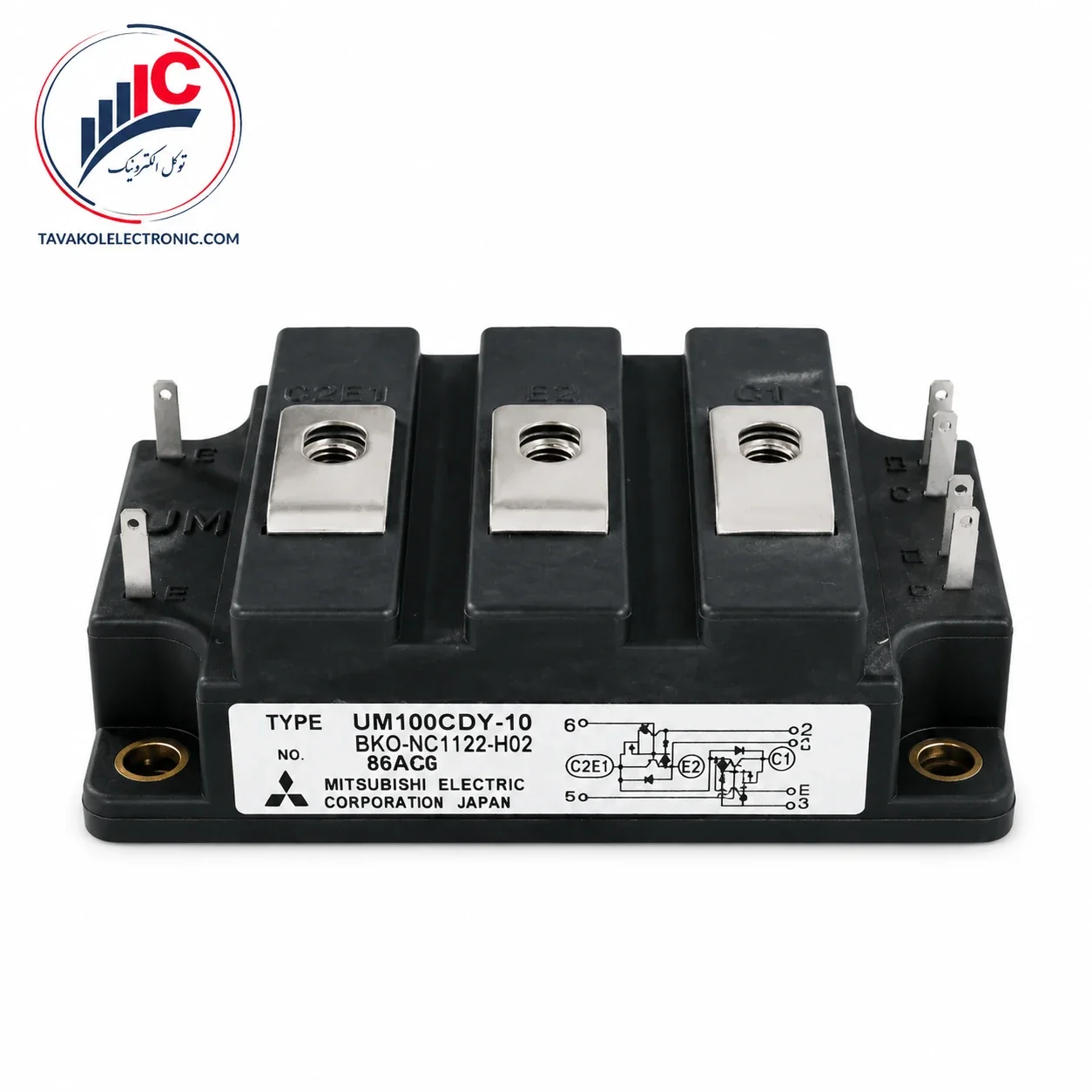

UM100CDY-10 یک ماژول ترانزیستور قدرت دوگانه از برند Mitsubishi Electric است که برای سوئیچینگ جریان و ولتاژ در تجهیزات قدرت صنعتی طراحی شده است. ساختار داخلی چاپ‌شده روی بدنه نشان می‌دهد دو سوئیچ قدرت به‌صورت نیم‌پل در یک پکیج مشترک قرار گرفته‌اند و ترمینال میانی با عنوان C2E1، نقطه اتصال دو بخش داخلی است.

این محصول در مرجع کد دقیق با مشخصات کلی 100 آمپر، 600 ولت و ساختار 2U معرفی شده است. عبارت 2U در اینجا به وجود دو المان قدرت در یک ماژول اشاره دارد. چنین ساختاری در مدارهای نیم‌پل، واحدهای قدرت سروودرایو، درایو اسپیندل، اینورتر و تجهیزات کنترل موتور دیده می‌شود.

روی لیبل محصول، علاوه بر پارت‌نامبر اصلی، کد BKO-NC1122-H02 نیز درج شده است. منابع تأمین تجهیزات صنعتی این کد را در کنار UM100CDY-10 ثبت کرده‌اند؛ بنابراین هنگام خرید، تطبیق هر دو کد با قطعه معیوب می‌تواند احتمال سفارش مدل ناسازگار را کاهش دهد.

این قطعه یک ترانزیستور تکی نیست. وجود دو بخش سوئیچینگ، دیودهای موازی داخلی و چند پایه فرمان باعث می‌شود جایگزینی آن فقط بر اساس عدد 100 آمپر یا شباهت ظاهری صحیح نباشد. پین‌آوت، ولتاژ، ساختار نیم‌پل، کد BKO و ابعاد مکانیکی باید پیش از سفارش بررسی شوند.

برای خرید UM100CDY-10، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

مشخصات 100 آمپر، 600 ولت و 2U از برگه فهرست‌شده برای کد دقیق محصول استخراج شده‌اند.

ویژگی‌های مهم

• دارای دو سوئیچ قدرت در یک پکیج مشترک
• آرایش داخلی نیم‌پل مناسب مدارهای مبدل
• ظرفیت اسمی مرجع 100 آمپر
• کلاس ولتاژی مرجع 600 ولت
• دارای دیودهای موازی داخلی در شماتیک بدنه
• سه ترمینال اصلی قدرت
• پایه‌های فرمان مستقل برای هر بخش
• مناسب تعمیر تجهیزات صنعتی قدیمی و کمیاب
• قابل نصب روی هیت‌سینک صنعتی

ساختار یکپارچه این ماژول باعث کاهش تعداد اتصالات قدرت می‌شود، اما تعویض آن به تطبیق دقیق‌تری نسبت به ترانزیستورهای تکی نیاز دارد.

کاربردهای صنعتی

منابع تأمین تجهیزات تعمیراتی، UM100CDY-10 را برای واحدهای قدرت Servo Drive و Spindle Drive ماشین‌آلات و تجهیزات تولیدی معرفی کرده‌اند. استفاده نهایی باید بر اساس نقشه دستگاه و پارت‌نامبر قبلی بررسی شود.

کاربردهای محتمل و متداول این محصول عبارت‌اند از:

• تعمیر سروودرایوهای صنعتی
• تعمیر درایو اسپیندل دستگاه CNC
• مدارهای اینورتر نیم‌پل
• تجهیزات کنترل دور موتور
• واحدهای قدرت ماشین‌آلات تولیدی
• مبدل‌های DC به AC
• منابع تغذیه سوئیچینگ قدرت
• تجهیزات اتوماسیون صنعتی
• تعمیر بردهای قدرت قدیمی میتسوبیشی
• جایگزینی ماژول معیوب BKO-NC1122-H02

وجود این کاربردها به معنای سازگاری قطعی با تمام تجهیزات نیست. مدل درایو، نقشه قدرت، فرکانس سوئیچینگ، مدار درایور و شرایط خنک‌کاری باید بررسی شوند.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.

تفاوت عنوان MOSFET و IGBT برای این محصول

در منابع موجود درباره فناوری دقیق این مدل اختلاف وجود دارد. برگه مربوط به کد دقیق، آن را MOSFET Module معرفی کرده است، اما چند فروشنده تجهیزات صنعتی و بازار قطعات، همان محصول و کد BKO-NC1122-H02 را با عنوان IGBT Module عرضه می‌کنند.

به همین دلیل، در صفحه محصول:

• عنوان اصلی بر مبنای مرجع کد دقیق، ماژول MOSFET نوشته شده است.
• عبارت «IGBT UM100CDY-10» برای پوشش جست‌وجوی رایج بازار استفاده می‌شود.
• مقادیر مخصوص IGBT مانند VCE(sat)، جریان گیت یا زمان سوئیچینگ درج نمی‌شوند.
• مقادیر اختصاصی MOSFET مانند RDS(on) نیز بدون دیتاشیت کامل اعلام نمی‌شوند.

این روش هم مشتری جست‌وجوکننده کد را جذب می‌کند و هم از درج مشخصات فنی اثبات‌نشده جلوگیری می‌شود.

نکات مهم قبل از خرید

پیش از سفارش UM100CDY-10، پارت‌نامبر و کد فرعی روی قطعه قبلی را کامل بررسی کنید. محصول ارسالی علاوه بر کد اصلی، دارای شناسه BKO-NC1122-H02 است که در تطبیق قطعه اهمیت دارد.

موارد لازم برای بررسی:

• پارت‌نامبر دقیق UM100CDY-10
• کد BKO-NC1122-H02
• آرایش نیم‌پل یا 2U
• محل ترمینال‌های C1، C2E1 و E2
• ترتیب پایه‌های فرمان
• ابعاد بدنه و فاصله پیچ‌ها
• جریان و ولتاژ کاری دستگاه
• مدل سروودرایو یا اسپیندل درایو
• نوع مدار درایور
• فرکانس سوئیچینگ
• هیت‌سینک و سیستم خنک‌کاری
• علت خرابی ماژول قبلی

برای استعلام، بهتر است تصویر واضح قطعه معیوب، کد درایو و عکس اتصالات برای توکل الکترونیک ارسال شود.

اطلاعات فنی قابل اتکا

به‌دلیل نبود دیتاشیت کامل و وجود اختلاف در عنوان فناوری، فقط اطلاعات قابل تأیید در جدول زیر قرار گرفته‌اند.

مشخصات 100A/600V/2U در چند مرجع مربوط به همین کد تکرار شده است، اما مشخصات دینامیکی و حرارتی کامل در دسترس نیست.

نکات نصب و جایگزینی

پیش از نصب، سطح زیر ماژول و هیت‌سینک باید تمیز، صاف و بدون خمیر حرارتی خشک‌شده باشد. از خمیر حرارتی مناسب با ضخامت یکنواخت استفاده شود.

قبل از روشن‌کردن دستگاه موارد زیر بررسی شوند:

• سلامت مدار فرمان هر دو سوئیچ
• مقاومت‌ها و دیودهای مدار درایور
• نبود اتصال کوتاه در خروجی
• سلامت خازن‌های DC Link
• عملکرد مدار پیش‌شارژ
• سلامت فیوزها و حفاظت‌ها
• اتصال صحیح ترمینال میانی
• عملکرد فن و هیت‌سینک
• لحیم‌کاری پایه‌های فرمان
• علت خرابی قطعه قبلی

جابه‌جایی پایه‌های فرمان یا ترمینال‌های اصلی می‌تواند به ماژول، مدار درایور یا باس DC آسیب وارد کند. نصب باید توسط تعمیرکار آشنا با بردهای قدرت انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ماژول‌های قدرت و قطعات کمیاب صنعتی فعالیت دارد. پیش از خرید می‌توانید تصویر قطعه معیوب و مشخصات دستگاه را برای بررسی اولیه ارسال کنید.

• استعلام سریع قیمت و موجودی
• بررسی پارت‌نامبر و کد BKO
• کمک به تطبیق تصویر قطعه
• تأمین قطعات صنعتی کمیاب
• مشاوره قبل از سفارش
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید UM100CDY-10 و اطلاع از موجودی فعلی با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

UM100CDY-10 چه نوع قطعه‌ای است؟

این محصول یک ماژول ترانزیستور قدرت دوگانه با ساختار نیم‌پل و ظرفیت مرجع 100 آمپر و 600 ولت است.

آیا UM150CDY-10 جایگزین مستقیم است؟

خیر. بالاتر بودن عدد جریان یا شباهت ظاهری برای جایگزینی کافی نیست. پین‌آوت، مدار فرمان و مشخصات الکتریکی باید بررسی شوند.

آیا این ماژول برای سروودرایو مناسب است؟

این قطعه در منابع تعمیراتی برای ماژول قدرت سروودرایو و اسپیندل درایو معرفی شده است، اما سازگاری نهایی به مدل دستگاه وابسته است.

قبل از تعویض چه بخش‌هایی بررسی شوند؟

مدار فرمان، خازن DC Link، پیش‌شارژ، اتصال کوتاه خروجی، فیوزها، هیت‌سینک و علت خرابی قطعه قبلی باید کنترل شوند
