ماژول قدرت میتسوبیشی مدل UM150CDY-10

توضیحات

معرفی UM150CDY-10

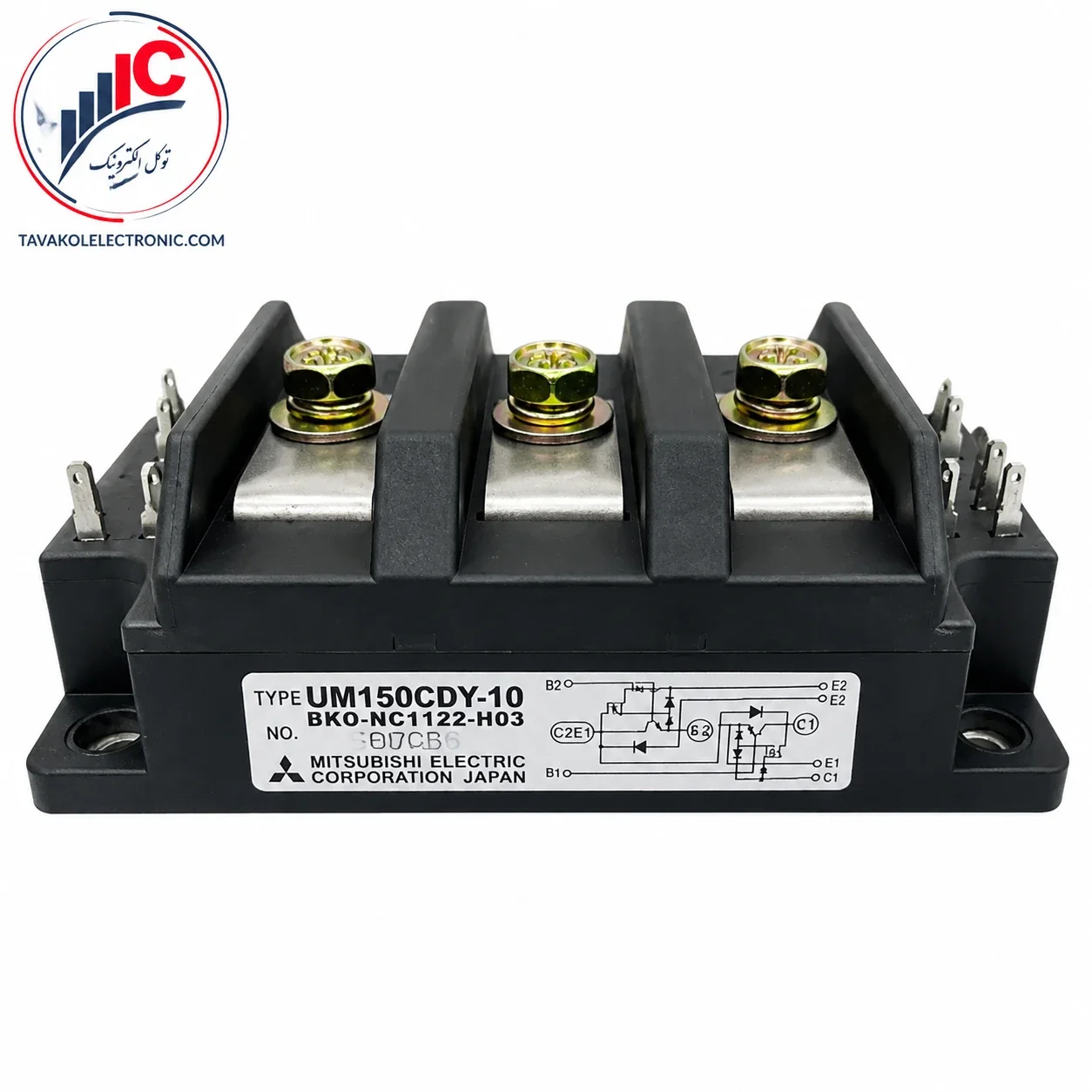

UM150CDY-10 یک ماژول ترانزیستور قدرت صنعتی از برند Mitsubishi Electric است که دو بخش سوئیچینگ قدرت را در یک پکیج مشترک قرار می‌دهد. ساختار داخلی چاپ‌شده روی بدنه، آرایش دوگانه یا نیم‌پل را نشان می‌دهد و ترمینال C2E1 نقطه مشترک میان دو شاخه قدرت است.

این محصول بیشتر برای تعمیر تجهیزات صنعتی قدیمی، سروودرایو، درایو اسپیندل و بردهای قدرت ماشین‌آلاتی جست‌وجو می‌شود که از همین پارت‌نامبر یا کد BKO-NC1122-H03 استفاده کرده‌اند. منابع تخصصی تعمیر CNC نیز این مدل را به‌عنوان ماژول ترانزیستور قدرت مورد استفاده در سروو و اسپیندل درایو معرفی می‌کنند.

وجود پایه‌های Base، Collector و Emitter روی لیبل اهمیت زیادی دارد. این نام‌گذاری با ساختار ترانزیستورهای قدرت دوگانه سازگار است و با ماژول‌های IGBT جدید که پایه فرمان آن‌ها با حرف G یا Gate مشخص می‌شود تفاوت دارد. بنابراین هنگام خرید نباید صرفاً به عنوان‌هایی که بعضی فروشندگان برای این قطعه نوشته‌اند اعتماد کرد؛ شماتیک و کد روی محصول ملاک مطمئن‌تری هستند.

کد جانبی BKO-NC1122-H03 نیز روی نمونه ارسالی درج شده و می‌تواند برای تطبیق محصول با برد و دستگاه قبلی استفاده شود. مشتریانی که این کد را سرچ می‌کنند نیز باید به همین صفحه هدایت شوند، اما تمرکز اصلی سئو روی پارت‌نامبر UM150CDY-10 باقی می‌ماند.

برای خرید UM150CDY-10، استعلام قیمت روز، بررسی موجودی و سفارش ماژول میتسوبیشی با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

در منابع آنلاین، ولتاژ این محصول بین ۵۰۰ و ۶۰۰ ولت متفاوت ثبت شده است؛ بنابراین برای جلوگیری از درج مشخصات اشتباه، مقدار ولتاژ قطعی در جدول محصول قرار نگرفته است.

ویژگی‌های مهم

• دارای دو ترانزیستور قدرت در یک پکیج مشترک
• ساختار داخلی نیم‌پل مناسب مدارهای قدرت
• ظرفیت جریان رایج ۱۵۰ آمپر
• مجهز به دیودهای موازی داخلی
• دارای پایه فرمان مستقل B1 و B2
• برخوردار از سه مسیر اصلی قدرت
• مناسب تعمیر تجهیزات صنعتی قدیمی و کمیاب
• دارای کد مرتبط BKO-NC1122-H03
• قابل نصب روی هیت‌سینک صنعتی
• مناسب تأمین برای تعمیرکاران سروو و CNC

این محصول بیشتر برای جایگزینی دقیق پارت‌نامبر قبلی ارزش دارد و نباید به‌عنوان یک ماژول عمومی برای طراحی جدید انتخاب شود.

کاربردهای صنعتی

کاربرد شناخته‌شده این ماژول در بخش قدرت تجهیزات کنترل حرکت و ماشین‌آلات صنعتی است. منابع تعمیراتی این مدل را برای استفاده در Servo Drive، Spindle Drive و واحدهای قدرت ماشین‌ابزار ثبت کرده‌اند.

کاربردهای قابل انتظار عبارت‌اند از:

• تعمیر سروودرایوهای صنعتی
• تعمیر اسپیندل درایو دستگاه CNC
• واحد قدرت ماشین‌ابزار
• مدارهای نیم‌پل قدرت
• کنترل موتورهای صنعتی
• تجهیزات تولید قدیمی میتسوبیشی
• بردهای قدرت دارای کد BKO-NC1122-H03
• جایگزینی ماژول ترانزیستور سوخته
• تعمیر درایوهای قدیمی و کمیاب
• تجهیزات اتوماسیون دارای ماژول UM

این کاربردها به معنای سازگاری با همه سروودرایوها نیستند. مدل دستگاه، مدار فرمان، پین‌آوت و ساختار ماژول باید قبل از خرید بررسی شوند.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.

تفاوت این قطعه با IGBT و MOSFET

برخی فروشندگان، UM150CDY-10 را با عنوان IGBT یا MOSFET عرضه کرده‌اند؛ اما در شماتیک خود قطعه، پایه‌های فرمان با حروف B1 و B2 مشخص شده‌اند. حرف B مخفف Base است و به ساختار ترانزیستور قدرت BJT یا Darlington اشاره دارد.

در یک ماژول IGBT معمولاً پایه فرمان با حرف G یا Gate مشخص می‌شود و در MOSFET نیز پایه‌های Gate، Drain و Source استفاده می‌شوند. در این محصول از نام‌گذاری Base، Collector و Emitter استفاده شده است.

به همین دلیل عنوان مناسب و کم‌ریسک برای صفحه محصول:

ماژول ترانزیستور قدرت دوگانه میتسوبیشی

است، نه:

• ماژول IGBT میتسوبیشی
• ماژول MOSFET
• پل دیود
• ترانزیستور تکی

این تشخیص صحیح احتمال تماس نامرتبط و خرید اشتباه را کاهش می‌دهد.

نکات مهم قبل از خرید

قبل از خرید این ماژول، موارد زیر را کنترل کنید:

• پارت‌نامبر کامل روی قطعه معیوب
• کد BKO-NC1122-H03
• محل ترمینال‌های C1، C2E1 و E2
• پایه‌های B1 و B2
• پایه‌های E1 و E2
• شماتیک روی لیبل محصول
• مدل سروودرایو یا اسپیندل درایو
• ابعاد بدنه و فاصله پیچ‌ها
• نوع مدار فرمان ترانزیستور
• جریان واقعی دستگاه
• سیستم خنک‌کاری
• علت خرابی قطعه قبلی

شباهت ظاهری یا نزدیک‌بودن عدد جریان برای جایگزینی کافی نیست. جابه‌جایی پایه‌های Base و Emitter می‌تواند موجب خرابی مجدد ماژول یا آسیب به مدار فرمان شود.

برای استعلام موجودی UM150CDY-10، تصویر قطعه معیوب و مشخصات دستگاه را برای توکل الکترونیک ارسال کنید.

اطلاعات فنی قابل اتکا

به‌دلیل نبود دیتاشیت رسمی کامل، عددی برای جریان Base، افت ولتاژ، توان تلفاتی، گشتاور نصب یا مقاومت حرارتی ساخته نشده است.

نکات نصب و جایگزینی

سطح هیت‌سینک باید کاملاً تمیز، صاف و بدون خمیر حرارتی خشک‌شده باشد. خمیر حرارتی جدید باید یکنواخت و با ضخامت مناسب استفاده شود.

پیش از روشن‌کردن دستگاه موارد زیر بررسی شوند:

• سلامت مدار درایو Base هر دو ترانزیستور
• مقاومت‌ها و دیودهای مدار فرمان
• نبود اتصال کوتاه در خروجی
• سلامت خازن‌های DC Link
• عملکرد مدار پیش‌شارژ
• سلامت فیوزهای قدرت
• اتصال صحیح ترمینال C2E1
• عملکرد فن و هیت‌سینک
• محکم‌بودن اتصالات قدرت
• علت خرابی ماژول قبلی

نباید این قطعه را با روش تست گیت IGBT بررسی کرد. مدار فرمان و روش تست آن با IGBTهای جدید متفاوت است.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه فروش و تأمین قطعات قدرت صنعتی، ماژول‌های کمیاب و قطعات تعمیر درایو فعالیت دارد.

• امکان استعلام سریع قیمت UM150CDY-10
• بررسی پارت‌نامبر قبل از سفارش
• تطبیق کد BKO با نمونه معیوب
• مشاوره برای کاهش خطای خرید
• تأمین قطعات قدیمی و کمیاب
• امکان بررسی لیبل و وضعیت ظاهری
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید UM150CDY-10 و دریافت قیمت روز با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

این محصول دقیقاً چه نوع قطعه‌ای است؟

این قطعه یک ماژول ترانزیستور قدرت دوگانه با آرایش نیم‌پل است که پایه‌های فرمان آن با B1 و B2 مشخص شده‌اند.

آیا UM150CDY-10 ماژول IGBT است؟

براساس شماتیک روی لیبل، پایه‌های فرمان از نوع Base هستند؛ بنابراین عنوان دقیق‌تر آن ماژول ترانزیستور قدرت BJT/Darlington است، نه IGBT جدید.

ظرفیت جریان این محصول چقدر است؟

منابع مربوط به این کد، ظرفیت جریان آن را ۱۵۰ آمپر اعلام کرده‌اند؛ اما شرایط دقیق جریان بدون دیتاشیت رسمی کامل در دسترس نیست.

آیا UM100CDY-10 جایگزین این مدل است؟

خیر. ظرفیت جریان و کد BKO متفاوت است و جایگزینی مستقیم بدون بررسی مدار توصیه نمی‌شود.

برای استعلام خرید چه اطلاعاتی ارسال کنیم؟

عکس واضح قطعه معیوب، مدل دستگاه، کد BKO، تصویر ترمینال‌ها و در صورت امکان شماره برد ارسال شود.
