ماسفت IXTH14N100

ویژگی‌ها
Part NumberIXTH14N100
پکیجTO-247 AD
Channel TypeN-Channel
مشخصات فنیVDS: 1000 V, ID: 14 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

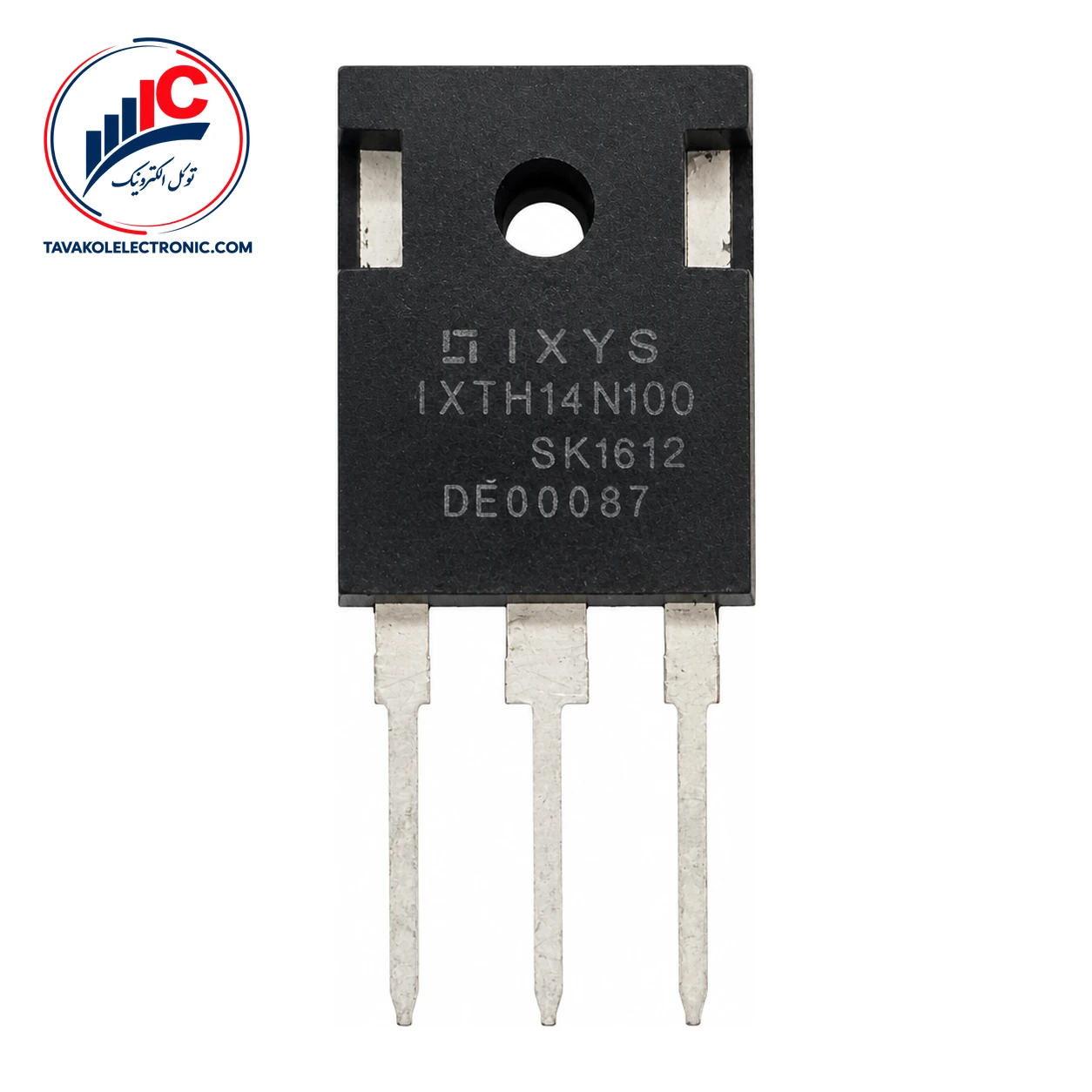

معرفی ماسفت IXTH14N100

IXTH14N100 یک ماسفت کانال N از نوع enhancement mode است که در پکیج JEDEC TO-247 AD عرضه می‌شود.

کاربردهای اعلام‌شده برای این قطعه شامل منابع تغذیه سوئیچینگ و رزونانسی، کنترل موتور، منابع تغذیه بدون وقفه (UPS) و چاپرهای DC است.

ویژگی‌های کلیدی IXTH14N100

پکیج TO-247 AD برای طراحی‌هایی مناسب است که این قالب نصب را در نظر گرفته‌اند. ولتاژ آستانه گیت-سورس در شرایط آزمون مشخص‌شده، حداقل ۲ و حداکثر ۴٫۵ ولت است. مقاومت درین-سورس در حالت روشن نیز مقدار معمولی ۰٫۷۰ اهم و حداکثر ۰٫۸۲ اهم دارد.

مشخصه مقدار
نوع کانال N-channel enhancement mode
پکیج TO-247 AD، استاندارد JEDEC
ولتاژ آستانه گیت-سورس حداقل ۲ تا حداکثر ۴٫۵ V
مقاومت روشن درین-سورس typ. ۰٫۷۰، max. ۰٫۸۲ Ω
ظرفیت ورودی Ciss typ. ۵۶۵۰ pF
زمان‌های سوئیچینگ td(on) ۲۴، tr ۲۱، td(off) ۸۰، tf ۳۶ ns

پارامترهای انتخاب IXTH14N100

مقدار ۱۰۰۰ ولت برای ولتاژ درین-سورس، حد حداکثری در بازه دمای اتصال ۲۵ تا ۱۵۰ درجه سانتی‌گراد است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. جریان درین پیوسته ۱۴ آمپر نیز در دمای بدنه ۲۵ درجه سانتی‌گراد اعلام شده است؛ جریان پالسی ۵۶ آمپر هم با محدودیت عرض پالس توسط TJM مشخص شده است.

حداکثر توان تلفاتی ۳۶۰ وات در دمای بدنه ۲۵ درجه سانتی‌گراد درج شده و بازه دمای اتصال از ۵۵- تا ۱۵۰+ درجه سانتی‌گراد است. ولتاژ گیت-سورس پیوسته نیز نباید از محدوده حداکثر ±۲۰ ولت عبور کند.

شارژ گیت و رفتار سوئیچینگ

شارژ کل گیت در شرایط آزمون ۱۹۵ نانوکولن، شارژ گیت-سورس ۲۸ نانوکولن و شارژ گیت-درین ۸۵ نانوکولن به‌صورت معمولی اعلام شده است. ترارسانایی مستقیم نیز ۱۰ زیمنس مقدار معمولی دارد. ظرفیت ورودی Ciss برابر با ۵۶۵۰ پیکوفاراد است؛ بنابراین انتخاب درایور گیت باید با توجه به شارژ گیت، ظرفیت ورودی و فرکانس واقعی مدار انجام شود.


قیمت و خرید IXTH14N100

برای استعلام قیمت و موجودی روز ماسفت IXTH14N100 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.

پیش از ثبت سفارش، پارت‌نامبر و پکیج موردنیاز خود را بررسی کنید تا انتخاب قطعه با BOM و طراحی شما مطابقت داشته باشد. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. برای مقایسه گزینه‌های این گروه می‌توانید عبارت «مشاهده ماسفت» را دنبال کنید.


سؤالات متداول درباره IXTH14N100

IXTH14N100 چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N از نوع enhancement mode است و در پکیج JEDEC TO-247 AD عرضه می‌شود.

آیا مقدار ۱۰۰۰ ولت، ولتاژ کاری عادی قطعه است؟

خیر. ۱۰۰۰ ولت به‌عنوان حداکثر حد ولتاژ درین-سورس اعلام شده است.

این ماسفت در چه مدارهایی کاربرد دارد؟

کاربردهای اعلام‌شده شامل منابع تغذیه سوئیچینگ و رزونانسی، کنترل موتور، UPS و چاپرهای DC است.


جمع‌بندی و ثبت سفارش

IXTH14N100 یک ماسفت کانال N با پکیج TO-247 AD، مقاومت روشن معمولی ۰٫۷۰ اهم و مشخصات مشخص برای شارژ گیت و زمان‌های سوئیچینگ است. حدود مطلق ولتاژ، جریان، توان و دما باید جدا از مشخصات آزمون و متناسب با طراحی بررسی شوند.

برای دریافت قیمت، موجودی و راهنمای ثبت سفارش، مشخصات پارت‌نامبر IXTH14N100 و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

IXTH14N100

پکیج

TO-247 AD

Channel Type

N-Channel

مشخصات فنی

VDS: 1000 V, ID: 14 A
