2SK2348 یک ماسفت سیلیکونی کانال N از محصولات Sanyo است که برای کاربردهای سوئیچینگ با ولتاژ بالا و سرعت بالا طراحی شده است. این قطعه در پکیج TO-3JML با نام‌گذاری SANYO عرضه میشود؛ بنابراین هنگام جایگزینی یا سفارش، تطبیق دقیق پارت‌نامبر و نوع پکیج با مدار اهمیت دارد.
این ماسفت برای طراحانی مناسب است که به مشخصات سوئیچینگ، مقاومت حالت روشن و ظرفیت ورودی توجه دارند. ولتاژ شکست درین-سورس حداقل 1200 V است، اما نباید آن را بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری دائمی در نظر گرفت.
– نوع کانال: N-channel silicon MOSFET – کاربرد اعلام‌شده: سوئیچینگ با ولتاژ بالا و سرعت بالا – پکیج: TO-3JML – مقاومت روشن درین-سورس: 1.0 Ω تیپیکال و 1.5 Ω حداکثر – ظرفیت ورودی: 3000 pF تیپیکال – زمان تأخیر روشن‌شدن: 45 ns تیپیکال
مقاومت روشن درین-سورس در دمای 25°C، جریان درین 7 A و ولتاژ گیت-سورس 10 V، مقدار تیپیکال 1.0 Ω و حداکثر 1.5 Ω دارد. این مشخصه در برآورد افت ولتاژ و تلفات هدایتی کاربرد دارد.
ولتاژ قطع گیت-سورس در شرایط آزمون مشخص‌شده از 1.5 V حداقل تا 3.5 V حداکثر است. همچنین ادمیتانس انتقالی مستقیم حداقل 3.0 S و مقدار تیپیکال آن 6.0 S گزارش شده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| مقاومت روشن D-S | 1.0 Ω تیپیکال، 1.5 Ω حداکثر | Ta=25°C، ID=7 A، VGS=10 V |
| ولتاژ شکست D-S | حداقل 1200 V | Ta=25°C، ID=1 mA، VGS=0 |
| ظرفیت ورودی | 3000 pF تیپیکال | Ta=25°C، VDS=20 V، f=1 MHz |
| زمان تأخیر خاموش‌شدن | 850 ns تیپیکال | ID=7 A، VGS=10 V، VDD=200 V، RGS=50 Ω |
در بخش حدود مطلق، ولتاژ درین-سورس 1200 V، جریان درین DC برابر 14 A و جریان پالسی برابر 28 A است. جریان پالسی با شرط PW≤10 µs و duty cycle≤1% تعریف شده و نباید معادل جریان کاری پیوسته تلقی شود. حد مطلق ولتاژ گیت-سورس نیز ±30 V است.
در شرایط آزمون سوئیچینگ، زمان تأخیر روشن‌شدن 45 ns و زمان تأخیر خاموش‌شدن 850 ns به‌صورت تیپیکال گزارش شده‌اند. این مقادیر به شرایط آزمون وابسته‌اند و بیشتر برای مقایسه اولیه در طراحی به کار می‌روند.
ظرفیت ورودی 3000 pF تیپیکال است و در بررسی درایور گیت اهمیت دارد. زمان بازیابی معکوس نیز 0.75 µs تیپیکال و 1.5 µs حداکثر است؛ این مشخصه در دمای 25°C، جریان IS برابر 14 A و نرخ تغییر جریان 100 A/µs اندازه‌گیری شده است.
برای دیدن گزینه‌های مرتبط در این گروه، عبارت مشاهده ماسفت را دنبال کنید. پیش از انتخاب، شرایط واقعی ولتاژ و جریان مدار، نوع کانال و پکیج موردنیاز را با اطلاعات قطعه تطبیق دهید.
برای استعلام قیمت و موجودی روز 2SK2348 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
این قطعه یک ماسفت سیلیکونی کانال N از Sanyo است که برای کاربردهای سوئیچینگ با ولتاژ بالا و سرعت بالا معرفی شده و در پکیج TO-3JML قرار دارد.
خیر. 1200 V به‌عنوان حداقل ولتاژ شکست درین-سورس و همچنین حد مطلق ولتاژ درین-سورس ثبت شده است. انتخاب ولتاژ کاری باید با بررسی شرایط مدار و حاشیه اطمینان انجام شود.
پارت‌نامبر 2SK2348، نوع کانال N، پکیج TO-3JML و شرایط ولتاژ و جریان مدار را بررسی کنید. برای اطلاع از قیمت و موجودی روز نیز با فروشگاه تماس بگیرید.
2SK2348 یک ماسفت کانال N با پکیج TO-3JML و مشخصات مناسب برای سوئیچینگ با ولتاژ بالا و سرعت بالا است. برای سفارش، پارت‌نامبر، شرایط مدار و تعداد موردنیاز را اعلام کنید تا قیمت، موجودی و امکان تأمین بررسی شود.
| Part Number | 2SK2348 |
|---|---|
| پکیج | TO-3JML |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1200 V, ID: 14 A |

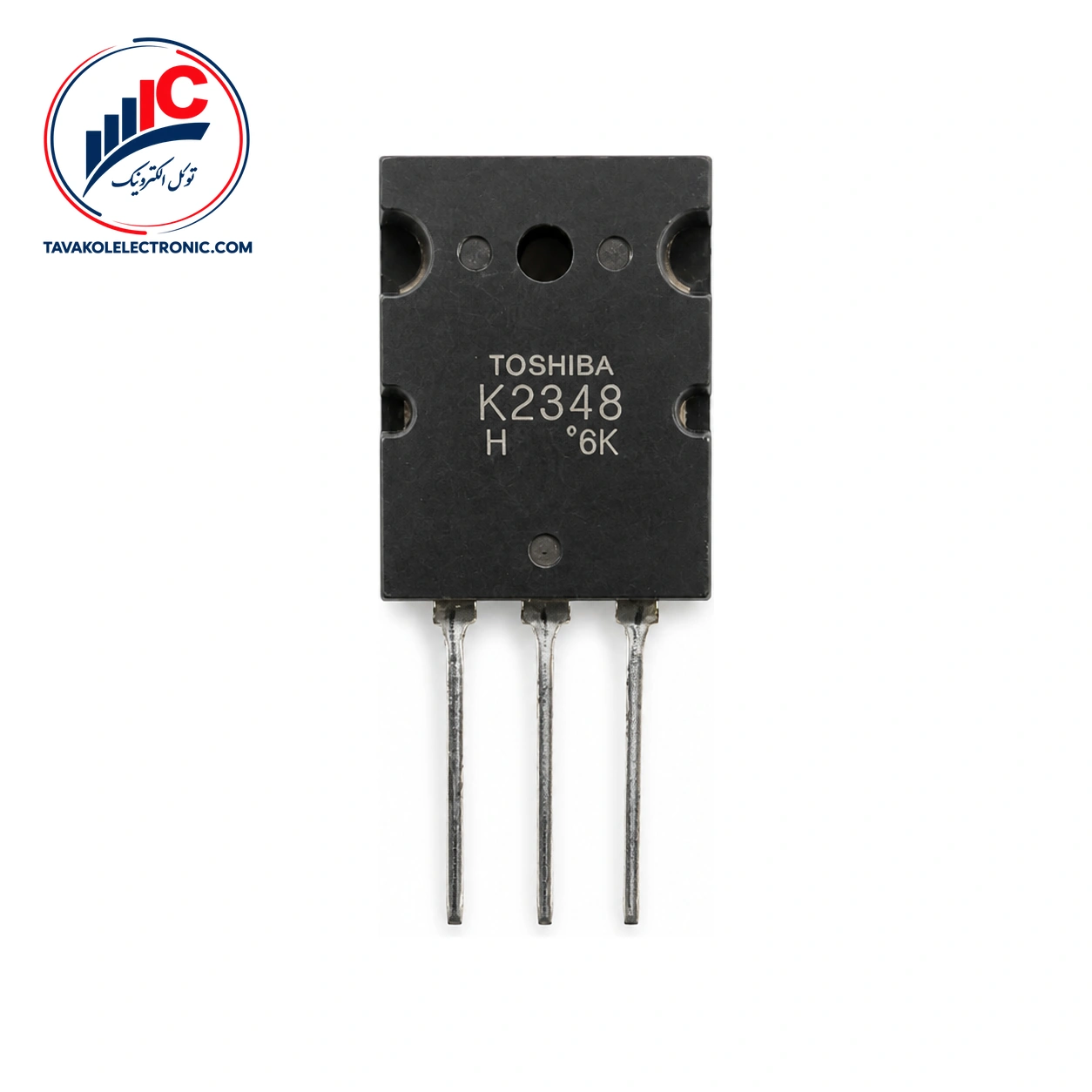

ماسفت 2SK2348
