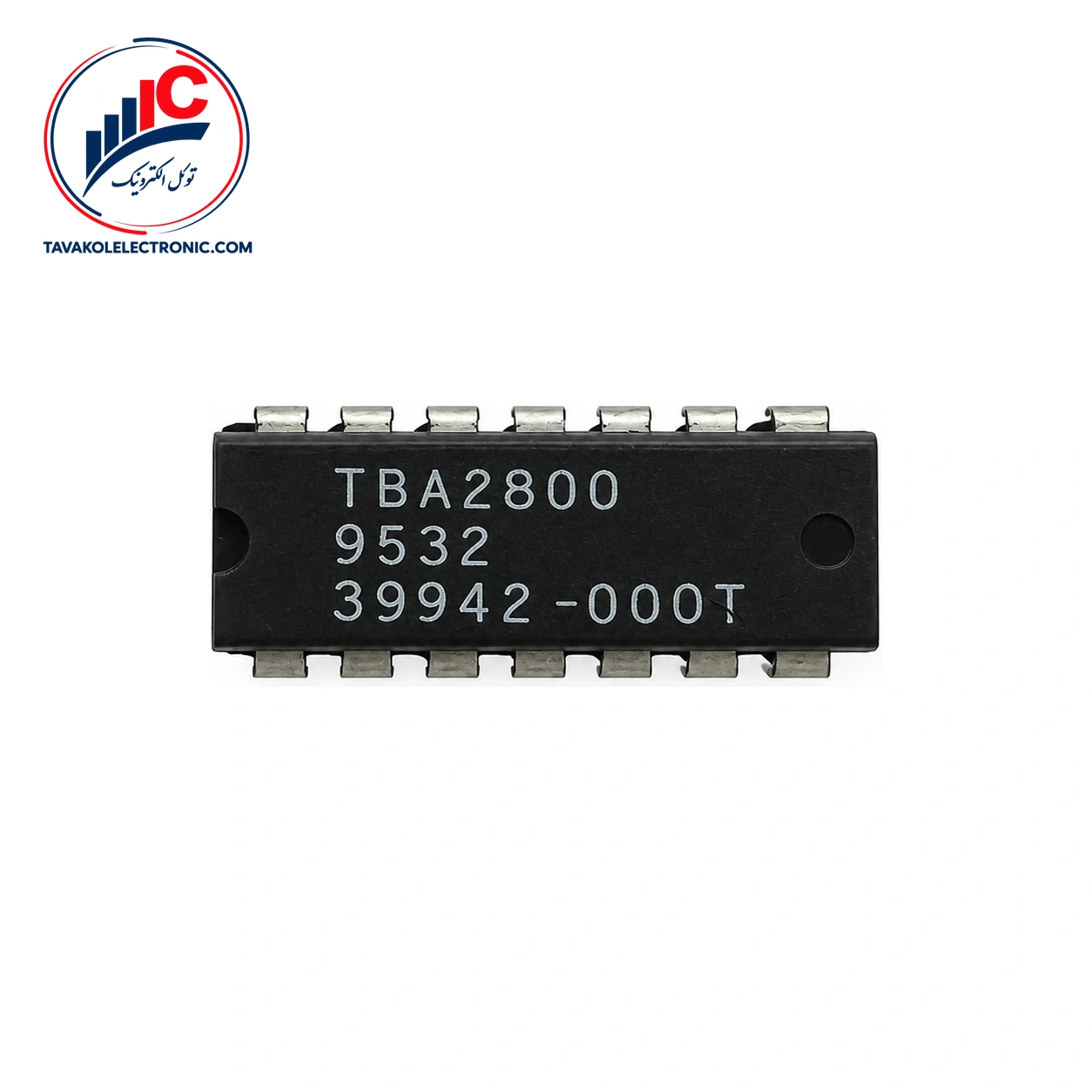

آی سی TBA2800 ساخت ETC، یک پیشتقویتکننده مادون قرمز با فناوری مدار مجتمع بایپولار است. این قطعه برای استفاده بهعنوان پیشتقویتکننده گیرنده در واحدهای کنترل مرکزی سامانههای کنترل از راه دور مادون قرمز طراحی شده؛ بهویژه در سامانههایی که با آیسیهای ITT ساخته میشوند.
ساختار داخلی آن چهار بخش اصلی دارد: تقویتکننده دارای کنترل بهره، تقویتکننده دوم، تقویتکننده جداکننده پالس و اینورتر. این ساختار برای مدارهایی اهمیت دارد که پس از دریافت سیگنال مادون قرمز، به خروجی پالسی برای ادامه پردازش نیاز دارند.
در انتخاب میان انواع آی سی، عملکرد قطعه، پایههای خروجی، شرایط تغذیه و نوع نصب را با مدار موجود مقایسه کنید.
| مشخصه | مقدار |
|---|---|
| عملکرد | پیشتقویتکننده مادون قرمز |
| فناوری مدار | بایپولار |
| ولتاژ تغذیه پیشنهادی | حداقل 4.5، معمولاً 5، حداکثر 5.5 V |
| مصرف جریان | معمولاً 1 و حداکثر 2 mA |
| بهره بین پایههای 14 و 7 | حداقل 70 dB |
| پکیج | DIL پلاستیکی 14 پایه، TO-116، 20 A14، DIN 41 866 |
خروجی پالس منفی در پایه 7 و خروجی پالس مثبت در پایه 8 قرار دارد. مقاومت خروجی پایههای 7 و 8 بهصورت معمول 20 kΩ است و در مشخصات قطعه، این مقدار به مقاومت Pull-up ترانزیستور NPN مربوط شده است.
ولتاژ Low خروجی در جریان 1.6 mA، معمولاً 0.4 V و حداکثر 0.8 V است. مصرف جریان معمولاً 1 mA و حداکثر 2 mA و بهره حداقل 70 dB، در شرایط V3 = 5 V، دمای محیط 25 °C، فوتودیود BPW 41 و مدار شکل 1 تعریف شدهاند.
ولتاژ تغذیه پیشنهادی قطعه از 4.5 تا 5.5 V است و مقدار معمول آن 5 V اعلام شده است. این بازه را با حد مجاز تغذیه اشتباه نگیرید؛ 6 V فقط بهعنوان حداکثر مطلق مطرح میشود و مشخصه کار عادی نیست.
در آرایش کاربردی اعلامشده، برد انتقال معمولی با یک دیود فرستنده CQY 99 برابر 12 متر، با دو دیود 19 متر و با سه دیود 26 متر است. این مقادیر با استفاده از آیسی فرستنده مادون قرمز SAA 1250، دامنه جریان انتقال 1.5 A و شرایط مدار مشخصشده به دست آمدهاند.
پکیج این آیسی از نوع DIL پلاستیکی 14 پایه است و با مشخصههای TO-116 و 20 A14 طبق DIN 41 866 معرفی میشود. وزن تقریبی پکیج 1.2 g است.
برای استعلام قیمت و موجودی روز TBA2800 با توکل الکترونیک تماس بگیرید. این قطعه بهصورت تکی و تعدادی قابل سفارش است و برای خرید عمده، تأمین شرکتی و دریافت پیشفاکتور نیز میتوانید درخواست خود را ارسال کنید. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.
پیش از سفارش، پارتنامبر و پکیج 14 پایه DIL را با قطعه و مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش را فراهم میکند.
این قطعه یک آیسی پیشتقویتکننده مادون قرمز با فناوری مدار مجتمع بایپولار است که برای بخش گیرنده سامانههای کنترل از راه دور مادون قرمز کاربرد دارد.
خروجی پالس منفی روی پایه 7 و خروجی پالس مثبت روی پایه 8 قرار دارد. مشخصات ولتاژ Low و مقاومت خروجی باید با شرایط مدار موردنظر بررسی شوند.
پکیج قطعه، DIL پلاستیکی 14 پایه با نامهای TO-116 و 20 A14 طبق DIN 41 866 است.
TBA2800 برای پیشتقویت سیگنال در گیرندههای کنترل از راه دور مادون قرمز، با خروجیهای پالسی مثبت و منفی و پکیج 14 پایه DIL، گزینهای تخصصی است. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید یا درخواست پیشفاکتور خود را ارسال کنید.
| Part Number | TBA2800 |
|---|---|
| پکیج | DIP-14 |
