آی سی TB62007F

معرفی و عملکرد TB62007F

در این قطعه، هر گروه چهارکاناله زمانی فعال می‌شود که ورودی‌های همان گروه و ورودی کنترل متناظر هر دو در وضعیت High باشند. در سایر ترکیب‌های مشخص‌شده در جدول حقیقت، خروجی گروه خاموش می‌ماند. بنابراین هنگام انتخاب قطعه، هماهنگی سطح منطقی ورودی‌ها و سیگنال‌های کنترل با مدار موردنظر اهمیت دارد.

ترکیب AND & DMOS DRIVER عملکرد اصلی این مدل را تشکیل می‌دهد. وجود هشت کانال، امکان مدیریت چند مسیر خروجی را در قالب یک قطعه فراهم می‌کند.

ویژگی‌های کلیدی TB62007F

– آرایه DMOS هشت‌کاناله با گیت – ترکیب منطق AND و درایور DMOS – هشت زوج DMOS از نوع N-channel در ساختار داخلی خانواده – تغذیه پیشنهادی از 4.5 تا 5.5 V – خروجی DC پیشنهادی تا 30 V – دمای کاری از 40- تا 85+ °C

مشخصات فنی و شرایط کاری

محدوده تغذیه پیشنهادی این قطعه 4.5 تا 5.5 V است. ورودی DC پیشنهادی از GND تا VDD تعریف می‌شود و ولتاژ خروجی DC پیشنهادی تا 30 V است. این اعداد مربوط به شرایط کاری پیشنهادی در دمای محیط 40- تا 85+ °C هستند و باید از حدود مطلق مجاز تفکیک شوند.

برای پکیج F، زمانی که هر هشت کانال روشن هستند، جریان خروجی پیشنهادی در Duty برابر 80 درصد تا 90 mA برای هر کانال است. در Duty برابر 100 درصد، جریان پیشنهادی تا 80 mA برای هر کانال اعلام شده است. این مقادیر با VDD برابر 5.0 V و در بازه دمایی 40- تا 85+ °C بیان می‌شوند.

پکیج TB62007F و نکات نصب

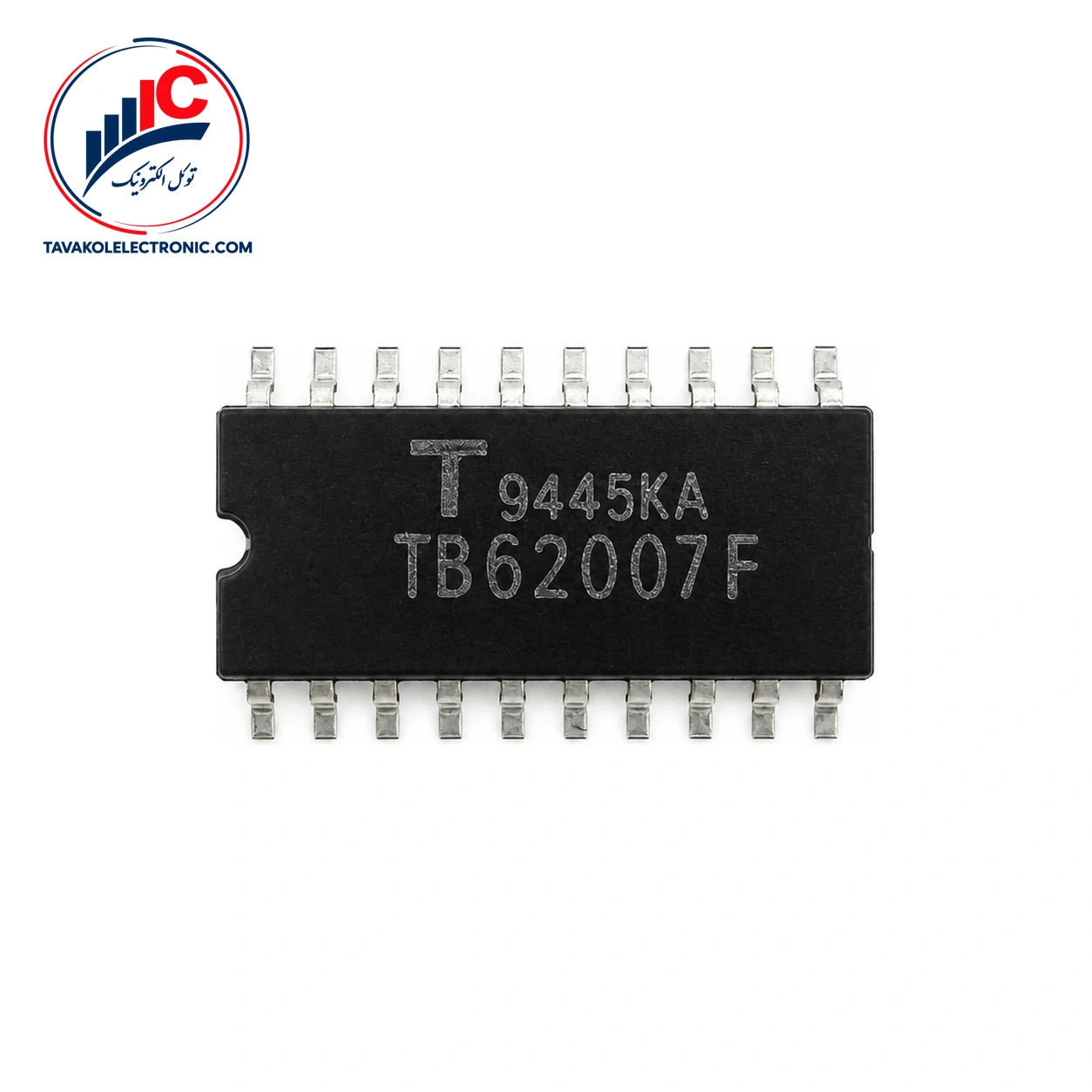

TB62007F در پکیج Type-F SOP-20 pin (200 mil) عرضه می‌شود. پیش از ثبت سفارش، تعداد پایه‌ها، نوع پکیج و الگوی نصب روی برد را با طراحی خود تطبیق دهید تا نسخه انتخاب‌شده با نیاز مدار مطابقت داشته باشد.

حد مطلق ولتاژ خروجی در بازه 0.5- تا 35 V و حد مطلق جریان خروجی 200 mA برای هر کانال است. این اعداد فقط حدود مجاز هستند و نباید به‌عنوان شرایط کار عادی یا مقدار پیشنهادی طراحی در نظر گرفته شوند. حد مطلق ولتاژ تغذیه 7 V است. برای پکیج F، توان تلفاتی مجاز 0.96 W بوده و این مقدار تحت شرایط تست برد مشخص‌شده در دیتاشیت ارائه شده است.

قیمت و خرید TB62007F

برای خرید آی سی TB62007F از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور در دسترس است.

هنگام سفارش، پارت‌نامبر و پکیج Type-F SOP-20 pin (200 mil) را با مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند. همچنین مشتریان می‌توانند از حضور فیزیکی فروشگاه در بازار جمهوری تهران استفاده کنند.

جمع‌بندی و سفارش TB62007F

TB62007F یک آی‌سی آرایه DMOS هشت‌کاناله با گیت و منطق AND است که در پکیج Type-F SOP-20 pin (200 mil) ارائه می‌شود. تغذیه پیشنهادی آن 4.5 تا 5.5 V و خروجی DC پیشنهادی آن تا 30 V است. جریان خروجی پیشنهادی با توجه به Duty کاری، تا 90 یا 80 mA برای هر کانال تعیین می‌شود.

برای استعلام قیمت و موجودی روز یا دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید و پیش از سفارش، تطبیق پارت‌نامبر را انجام دهید.

سؤالات متداول درباره TB62007F

TB62007F چه نوع آی‌سی است؟

این مدل یک آرایه ترانزیستوری DMOS هشت‌کاناله با گیت است که منطق AND را با درایور DMOS ترکیب می‌کند.

پکیج TB62007F چیست؟

پکیج این قطعه Type-F SOP-20 pin با عرض 200 mil است.

محدوده تغذیه پیشنهادی TB62007F چقدر است؟

محدوده ولتاژ تغذیه پیشنهادی از 4.5 تا 5.5 V است. بازه دمای کاری نیز 40- تا 85+ °C اعلام شده است.
