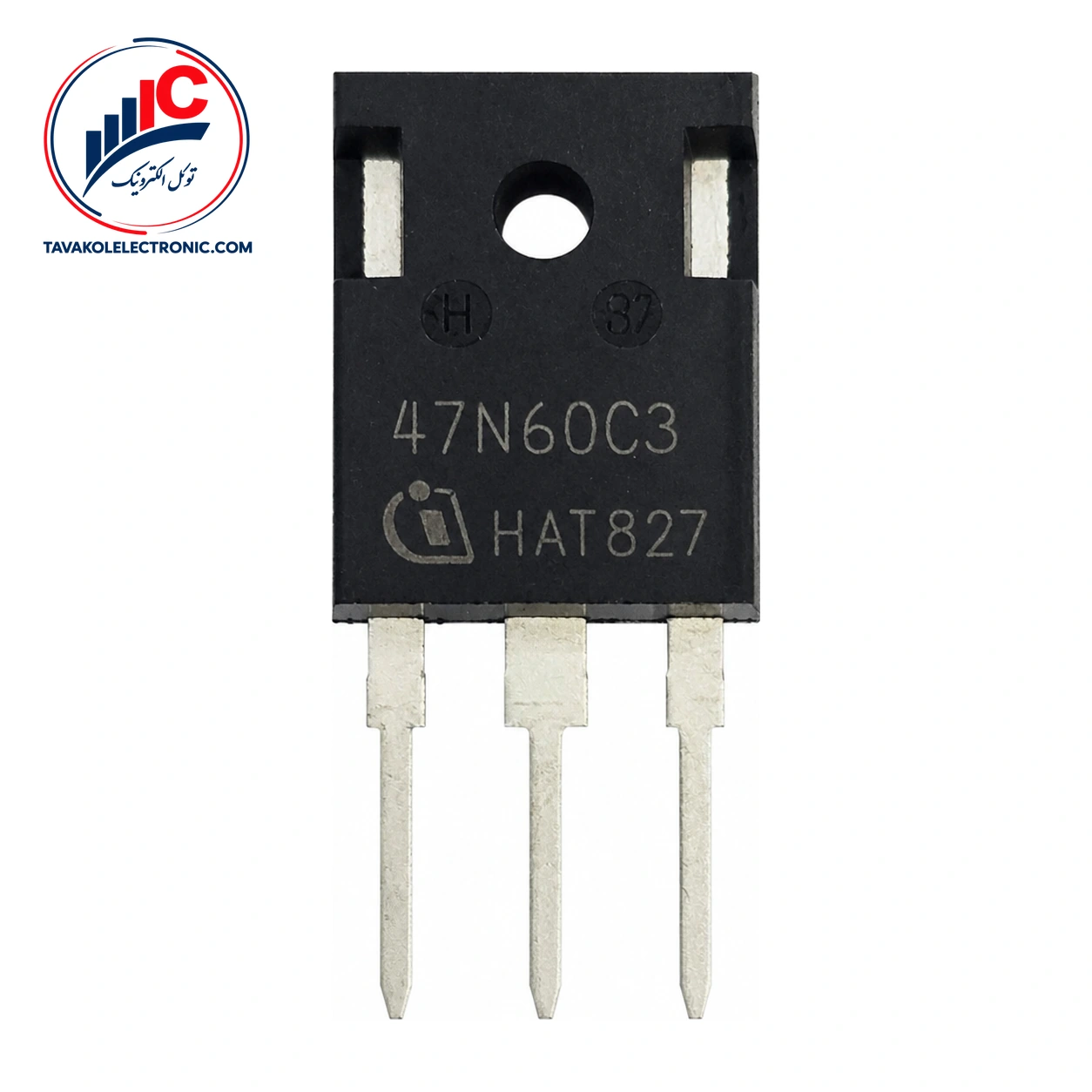

ماسفت SPW47N60C3

ویژگی‌ها
Part NumberSPW47N60C3
پکیجPG-TO247
مشخصات فنیVDS: 600 V, ID: 47 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

SPW47N60C3 یک ترانزیستور قدرت Cool MOS از Infineon Technologies است که در پکیج PG-TO247 عرضه می‌شود. اگر در مدار شما ولتاژ شکست، مقاومت روشن، شارژ گیت و زمان سوئیچینگ مهم است، این قطعه می‌تواند گزینه‌ای برای بررسی باشد.

معرفی ماسفت SPW47N60C3

ولتاژ شکست درین-سورس SPW47N60C3 حداقل 600 V است؛ این مقدار با VGS=0 V و ID=0.25 mA مشخص شده است. ولتاژ شکست آوالانش درین-سورس نیز مقدار تیپیک 700 V دارد که در VGS=0 V و ID=20 A اندازه‌گیری شده است.

پکیج PG-TO247 برای تطبیق مکانیکی و نصب اهمیت دارد. هنگام تعمیر یا مونتاژ، شماره فنی، نوع پکیج و جانمایی قطعه روی برد را بررسی کنید.

مشخصات کلیدی SPW47N60C3

مقاومت روشن RDS(on) در VGS=10 V و ID=30 A، در دمای پیوند 25°C مقدار تیپیک 0.06 Ω و حداکثر 0.07 Ω است. مقدار تیپیک همین پارامتر در Tj=150°C برابر 0.16 Ω اعلام شده است.

ولتاژ آستانه گیت بین 2.1 V حداقل و 3.9 V حداکثر قرار دارد و مقدار تیپیک آن 3 V است. این مشخصه در ID=2700 µA و VGS=VDS تعیین شده است.

پارامتر مقدار شرایط
پکیج PG-TO247 —
ولتاژ شکست درین-سورس حداقل 600 V VGS=0 V، ID=0.25 mA
RDS(on) 0.06 Ω تیپیک، 0.07 Ω حداکثر VGS=10 V، ID=30 A، Tj=25°C
شارژ کل گیت 252 nC تیپیک، 320 nC حداکثر VDD=350 V، ID=47 A

پارامترهای گیت و سوئیچینگ SPW47N60C3

ظرفیت ورودی این قطعه مقدار تیپیک 6800 pF دارد. این مقدار در VGS=0 V، VDS=25 V و فرکانس 1 MHz اندازه‌گیری شده است. شارژ کل گیت نیز در VDD=350 V، ID=47 A و تغییر VGS از 0 تا 10 V، مقدار تیپیک 252 nC و حداکثر 320 nC دارد.

زمان تأخیر روشن‌شدن مقدار تیپیک 18 ns است. شرایط آزمون شامل VDD=380 V، تغییر VGS از 0 به 13 V، ID=47 A، RG=1.8 Ω و Tj=125°C بوده است.

حدود مجاز و شرایط حرارتی

مقدار 47 A در TC=25°C و مقدار 30 A در TC=100°C، حدود جریان پیوسته هستند. جریان پالسی 141 A نیز با محدودیت Tjmax تعریف شده است. ولتاژ VDS برابر 650 V در Tjmax، ولتاژ گیت-سورس ساکن ±20 V و توان تلفاتی حداکثر 415 W در TC=25°C نیز فقط حدود مجاز هستند.

محدوده دمای کار و انبارش −55°C تا +150°C است.


خرید، قیمت و موجودی SPW47N60C3

پیش از ثبت درخواست، تعداد موردنیاز، شماره فنی SPW47N60C3 و پکیج PG-TO247 را اعلام کنید. برای مشاهده گروه محصولات مرتبط، عبارت مشاهده ماسفت را دنبال کنید. امکان پیگیری حضوری سفارش در بازار جمهوری تهران نیز وجود دارد.


جمع‌بندی و سفارش SPW47N60C3

این ماسفت قدرت Cool MOS با پکیج PG-TO247، ولتاژ شکست حداقل 600 V، RDS(on) تیپیک 0.06 Ω در شرایط مشخص و شارژ کل گیت تیپیک 252 nC است. ظرفیت ورودی 6800 pF و زمان تأخیر روشن‌شدن تیپیک 18 ns نیز از پارامترهای مهم آن برای بررسی مدارهای سوئیچینگ هستند. برای سفارش، پارت‌نامبر و تعداد موردنیاز را ارسال کنید تا قیمت، موجودی و در صورت نیاز پیش‌فاکتور اعلام شود.


سؤالات متداول درباره SPW47N60C3

SPW47N60C3 چه نوع قطعه‌ای است؟

SPW47N60C3 یک ترانزیستور قدرت Cool MOS از Infineon Technologies است و در پکیج PG-TO247 عرضه می‌شود.

مقدار RDS(on) این ماسفت چقدر است؟

RDS(on) در VGS=10 V و ID=30 A، در Tj=25°C مقدار تیپیک 0.06 Ω و حداکثر 0.07 Ω دارد. مقدار تیپیک آن در Tj=150°C برابر 0.16 Ω است.

توضیحات تکمیلی

Part Number

SPW47N60C3

پکیج

PG-TO247

مشخصات فنی

VDS: 600 V, ID: 47 A
