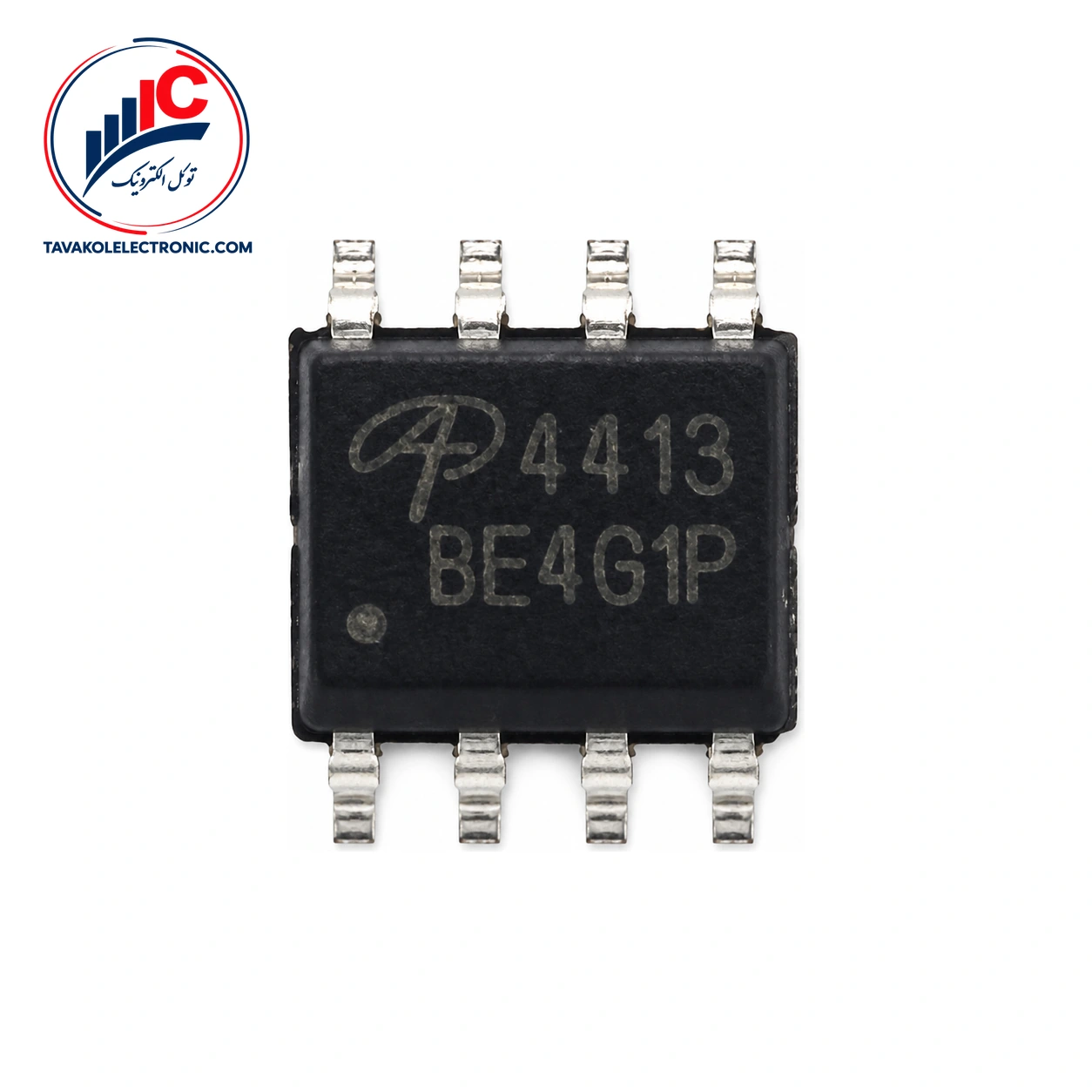

ماسفت AO4413 یک ماسفت کانال P با پکیج SOIC-8 است و برای مدارهای سوئیچ بار و کاربردهای PWM گزینه‌ای مناسب به شمار می‌آید. در انتخاب این قطعه، نوع کانال، پکیج، شرایط تحریک گیت و مقاومت روشن اهمیت دارند؛ چون همین موارد روی عملکرد مدار اثر می‌گذارند.
این قطعه برای مدارهایی مناسب است که به یک سوئیچینگ کانال P نیاز دارند. پکیج SOIC-8 هم برای بردهایی که از قطعات نصب سطحی استفاده می‌کنند، نکته مهمی در سازگاری مکانیکی و مونتاژ است. پیش از ثبت سفارش، نام کامل قطعه و پکیج موردنیاز برد خود را با دقت بررسی کنید.
در مشخصه‌های الکتریکی، ولتاژ شکست درین-سورس حداقل -30 V است؛ این مقدار در شرایط ID=-250 µA و VGS=0 V بیان شده و نباید با ولتاژ کاری عادی اشتباه گرفته شود. مقاومت روشن نیز در دو شرایط تحریک گیت ارائه شده است. در VGS=-20 V و ID=-15 A، مقدار معمول 5.3 mΩ و حداکثر 7 mΩ است. در VGS=-10 V و ID=-15 A نیز مقدار معمول 6.4 mΩ و حداکثر 8.5 mΩ اعلام شده است.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| نوع کانال | P-Channel | — |
| پکیج | SOIC-8 | — |
| مقاومت روشن | 5.3 typ؛ 7 max mΩ | VGS=-20 V، ID=-15 A |
| مقاومت روشن | 6.4 typ؛ 8.5 max mΩ | VGS=-10 V، ID=-15 A |
| بار گیت | 40 min؛ 51 typ؛ 61 max nC | TJ=25°C مگر خلاف آن ذکر شود |
| ظرفیت ورودی | 2310 min؛ 2890 typ؛ 3500 max pF | TJ=25°C مگر خلاف آن ذکر شود |
برای بررسی رفتار سوئیچینگ، بار کل گیت و ظرفیت‌های قطعه هم مهم هستند. ظرفیت خروجی AO4413 برابر 410 min، 585 typ و 760 max pF در شرایط VGS=0 V، VDS=-15 V و فرکانس 1 MHz است. مقاومت گیت در فرکانس 1 MHz و VGS=0 V و VDS=0 V، مقدار معمول 3.8 Ω دارد و بازه اعلام‌شده آن 1.9 تا 5.7 Ω است. زمان بازیابی معکوس دیود بدنه نیز 18 ns به‌صورت معمول، با حداقل 14 ns و حداکثر 22 ns، در IF=-15 A و dI/dt=100 A/µs اعلام شده است.
AO4413 برای کاربردهای load switch و PWM معرفی شده است. در طراحی، مقاومت روشن را همراه با VGS واقعی مدار بررسی کنید؛ چون مقدار آن در VGS=-20 V و VGS=-10 V یکسان نیست. همچنین اعداد min، typ و max به‌ترتیب حداقل، معمول و حداکثر هستند و باید در محاسبات طراحی با شرایط آزمون خودشان خوانده شوند.
مقادیر -30 V برای ولتاژ درین-سورس و ±25 V برای ولتاژ گیت-سورس در بخش حد مطلق مجاز قرار می‌گیرند و نباید به‌عنوان مشخصه عملکرد عادی مدار استفاده شوند. جریان پیوسته -15 A نیز یک ریتینگ حد مطلق در TA=25°C است. بازه دمای پیوند و نگهداری -55 تا 150°C هم در همین دسته قرار دارد.
این قطعه با الزامات RoHS و Halogen-Free سازگار معرفی شده است. برای مقایسه گزینه‌ها، ابتدا نوع کانال P، پکیج SOIC-8، ولتاژهای مدار، روش تحریک گیت و کاربرد نهایی را مشخص کنید. برای مشاهده ماسفت و بررسی گزینه‌های مرتبط، میتوانید به دسته‌بندی مربوط مراجعه کنید.
برای خرید این ماسفت، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
این ماسفت یک ماسفت کانال P است و در پکیج SOIC-8 عرضه میشود. کاربردهای اعلام‌شده برای آن شامل سوئیچ بار و PWM است.
در VGS=-20 V و ID=-15 A، مقاومت روشن 5.3 mΩ به‌صورت معمول و 7 mΩ به‌عنوان حداکثر اعلام شده است. در VGS=-10 V و ID=-15 A، این مقادیر به‌ترتیب 6.4 و 8.5 mΩ هستند.
اگر به ماسفت کانال P در پکیج SOIC-8 برای مدارهای سوئیچ بار یا PWM نیاز دارید، AO4413 را بر اساس VGS، جریان مدار و مقاومت روشن بررسی کنید. برای اطلاع از قیمت، موجودی و شرایط تأمین، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق را هنگام سفارش اعلام کنید.
| Part Number | AO4413 |
|---|---|
| پکیج | SOIC-8 |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -30 V, ID: -15 A |
ماسفت AO4413
