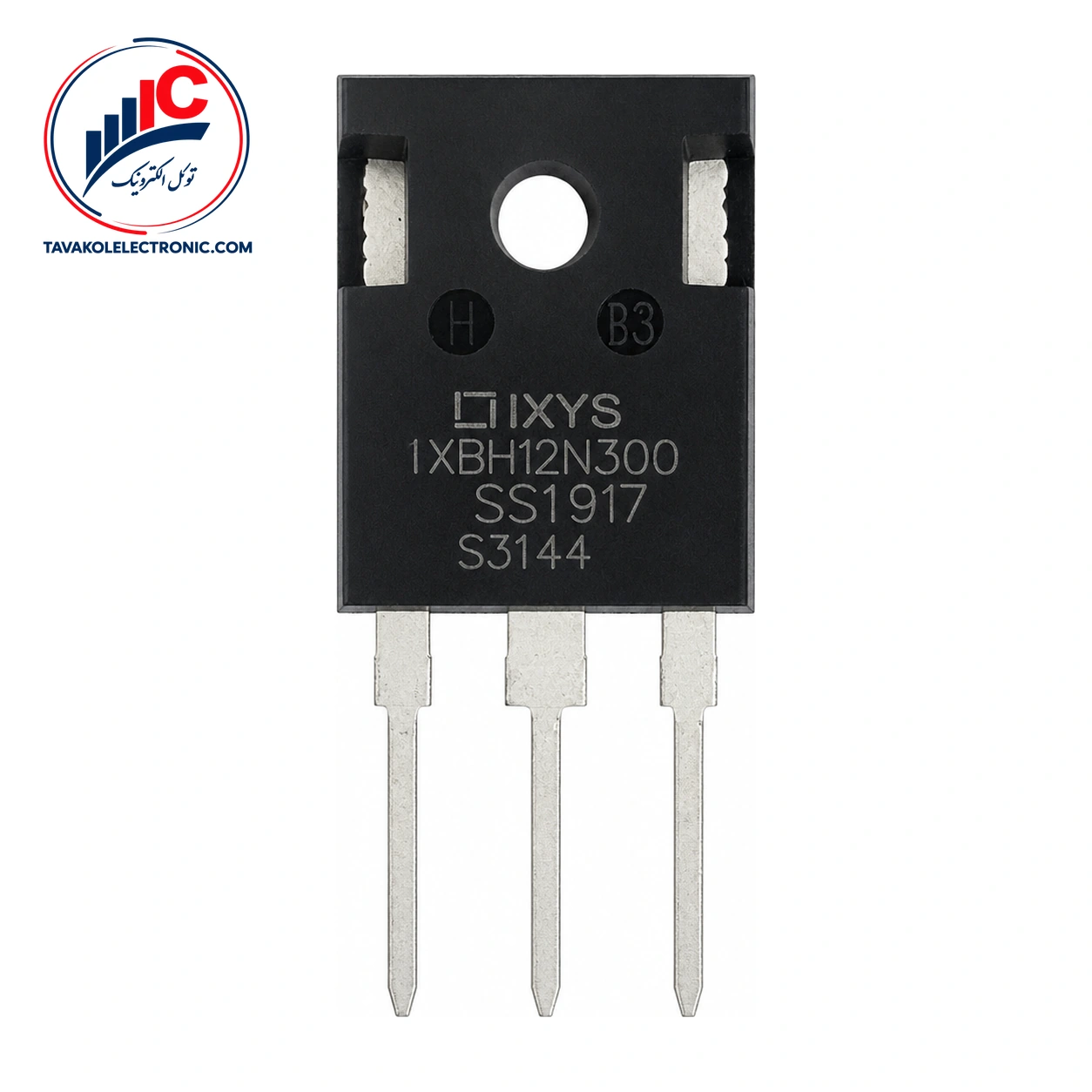

IXBH12N300 از محصولات IXYS و یک ترانزیستور دوقطبی MOS از نوع BIMOSFET مونولیتیک، با ولتاژ بالا و بهره زیاد است. شماره فنی دقیق این قطعه برای تطبیق با طراحی، نمونه موجود یا قطعه موردنیاز اهمیت دارد؛ بنابراین پیش از ثبت سفارش، کد درج‌شده روی قطعه و مدار را با IXBH12N300 مقایسه کنید.
این مدل در پکیج TO-247 (IXBH) عرضه میشود. هنگام استفاده یا جایگزینی، فضای نصب، روش اتصال و اتصالات برد را جداگانه بررسی کنید. پکیج یکسان به‌تنهایی سازگاری کامل با مدار را تضمین نمی‌کند و مشخصات الکتریکی نیز باید با نیاز مدار هماهنگ باشد.
کاربردهای اعلام‌شده برای این قطعه شامل منابع تغذیه سوئیچینگ و رزنانسی، منابع تغذیه بدون وقفه یا UPS، مولدهای لیزر، مدارهای تخلیه خازنی و کلیدهای AC است. انتخاب نهایی در هر مدار به بررسی ولتاژ، جریان، شرایط گیت، رفتار سوئیچینگ و دفع حرارت نیاز دارد.
مهم‌ترین مشخصات این مدل برای مقایسه در جدول زیر آمده است. مقادیر معمولی، حداقل، حداکثر و شرایط آزمون باید همان‌طور که بیان شده‌اند تفسیر شوند و نباید بدون توجه به شرایط اندازه‌گیری به عملکرد عمومی مدار تعمیم داده شوند.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| پکیج | TO-247 (IXBH) | نوع پکیج این مدل |
| ولتاژ اشباع کلکتور-امیتر | 2.8 V معمولی؛ 3.2 V حداکثر | IC = 12 A، VGE = 15 V، TJ = 25°C |
| ولتاژ آستانه گیت-امیتر | 3.0 V حداقل؛ 5.0 V حداکثر | IC = 250 µA، VCE = VGE، TJ = 25°C |
| بار کل گیت | 62 nC معمولی | IC = 12 A، VGE = 15 V، VCE = 1000 V، TJ = 25°C |
| مقاومت حرارتی اتصال تا بدنه | 0.78 °C/W حداکثر | — |
ولتاژ بلوکه کلکتور-امیتر 3000 V یک حد مجاز حداکثری است، نه ولتاژ کاری عادی. جریان کلکتور نیز در شرایط نامی حداکثری، 12 A در دمای بدنه 110°C و 30 A در دمای بدنه 25°C اعلام شده است. این اعداد برای مقایسه اولیه مفید هستند، اما انتخاب مدار باید با توجه به شرایط واقعی و حاشیه اطمینان انجام شود.
زمان خاموش‌شدن مقاومتی معمولی 180 ns در دمای 25°C و 175 ns در دمای 125°C است. این مقادیر در شرایط IC = 12 A، VGE = 15 V، VCE = 1250 V و RG = 10 Ω مشخص شده‌اند. ولتاژ مستقیم دیود داخلی نیز در جریان 12 A و VGE = 0 V، حداکثر 2.1 V است.
ولتاژ آستانه گیت-امیتر بین 3.0 V حداقل و 5.0 V حداکثر، در شرایط آزمون اعلام‌شده قرار دارد. بار گیت 62 nC معمولی نیز هنگام بررسی نیازهای درایور گیت و رفتار کلیدزنی اهمیت دارد. ولتاژ گیت-امیتر پیوسته ±20 V و ولتاژ گذرای آن ±30 V، هر دو حد مجاز حداکثری هستند. محدوده −55 تا +150°C نیز به‌عنوان ریتینگ حداکثری دمای اتصال ارائه شده است.
برای انتخاب میان انواع ماسفت، تنها به یک عدد در جدول اکتفا نکنید. پکیج، ولتاژ گیت، بار گیت، زمان خاموش‌شدن و مقاومت حرارتی را در کنار مشخصات مدار بررسی کنید. در تعمیر یا جایگزینی نیز شماره فنی نمونه قبلی و مشخصات برد را با دقت تطبیق دهید.
برای دریافت قیمت و موجودی روز این قطعه از توکل الکترونیک استعلام بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی نیز امکان هماهنگی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور فراهم است.
توکل الکترونیک با ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات تخصصی را پیگیری می‌کند. پیش از نهایی‌کردن خرید، شماره فنی و پکیج را با نیاز مدار خود تطبیق دهید.
پکیج این قطعه TO-247 (IXBH) است. ابعاد، روش نصب و اتصالات آن باید پیش از جایگزینی با برد موجود بررسی شود.
خیر. مقدار 3000 V ولتاژ بلوکه کلکتور-امیتر و یک حد مجاز حداکثری است. تعیین ولتاژ کاری به طراحی مدار، شرایط واقعی و حاشیه اطمینان نیاز دارد.
کاربردهای اعلام‌شده شامل منابع تغذیه سوئیچینگ و رزنانسی، UPS، مولدهای لیزر، مدارهای تخلیه خازنی و کلیدهای AC است. بررسی نهایی باید بر اساس شرایط همان مدار انجام شود.
IXBH12N300 یک BIMOSFET مونولیتیک از IXYS با پکیج TO-247 (IXBH)، بار گیت معمولی 62 nC، مشخصات گیت و سوئیچینگ قابل بررسی و ریتینگ‌های حداکثری مشخص است. برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید و شماره فنی دقیق قطعه را اعلام کنید.
| Part Number | IXBH12N300 |
|---|---|
| پکیج | TO-247 (IXBH |
ماسفت IXBH12N300
