ماسفت 2SK2275

ویژگی‌ها
Part Number2SK2275
پکیجMP-45F (isolated TO-220
Channel TypeN-Channel
مشخصات فنیVDS: 900 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

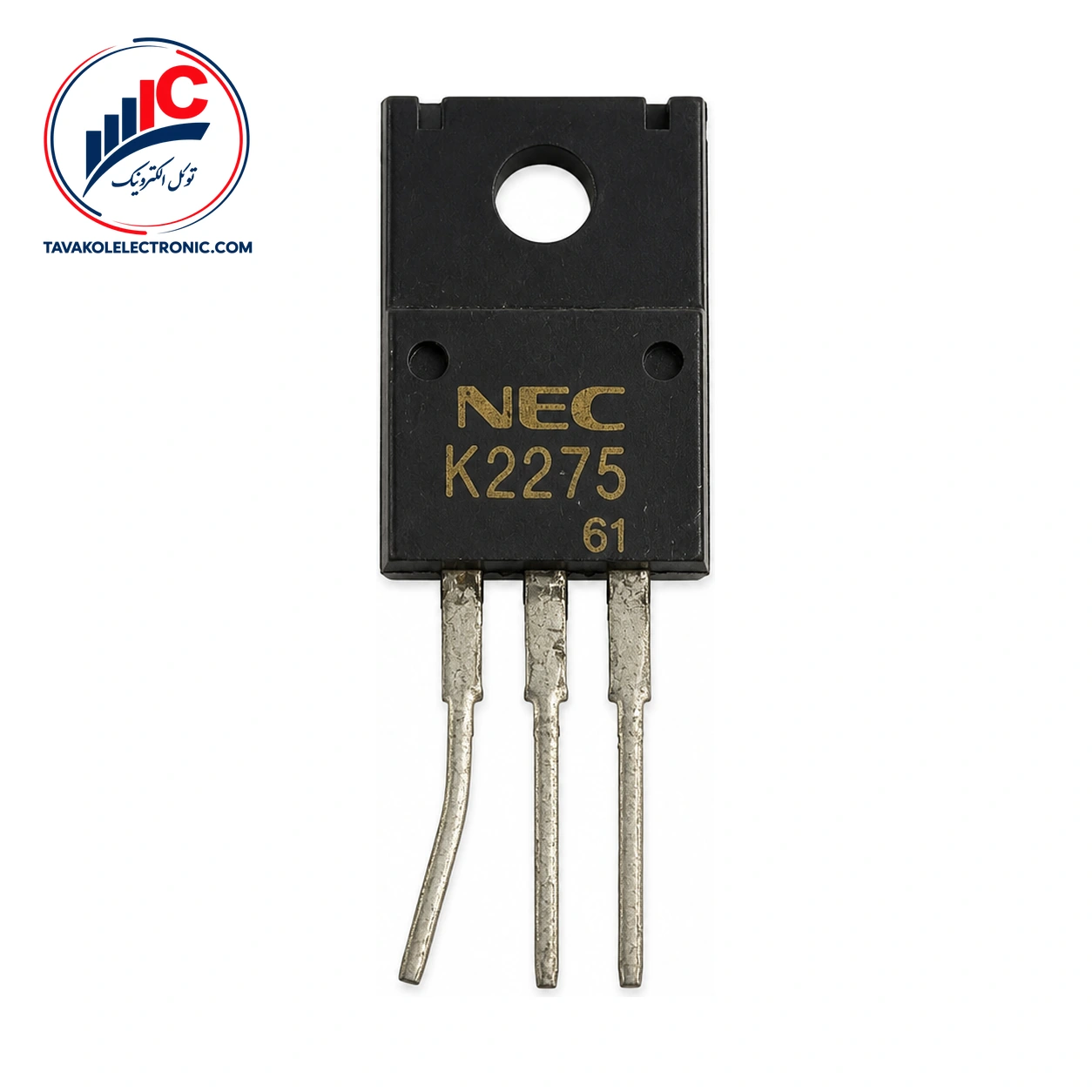

معرفی ماسفت 2SK2275

ماسفت 2SK2275 از محصولات NEC و یک ماسفت قدرت کانال N است که برای کاربردهای سوئیچینگ ولتاژ بالا طراحی شده است. نوع کانال، پکیج ایزوله و مشخصات گیت و سوئیچینگ، از موارد مهم در بررسی این قطعه برای مدار موردنظر هستند.

این مدل در پکیج MP-45F (isolated TO-220) عرضه می‌شود. ترتیب پایه‌ها شامل گیت در پایه 1، درین در پایه 2 و سورس در پایه 3 است. عبارت مشاهده ماسفت نیز برای دسترسی به محصولات هم‌دسته در فروشگاه در دسترس است.


مشخصات فنی 2SK2275

نوع کانال و پکیج 2SK2275

این ماسفت از نوع N-channel power MOSFET است. مقاومت روشن درین-سورس در دمای 25 °C، با VGS = 10 V و ID = 2 A، مقدار معمولی 2.2 Ω و مقدار حداکثری 2.8 Ω دارد.

ظرفیت ورودی معمولی 1,000 pF با VDS = 10 V و بار کل گیت معمولی 42 nC با VGS = 10 V اعلام شده است. زمان تأخیر خاموش‌شدن معمولی 90 ns با ID = 2 A و RG = 10 Ω است. زمان بازیابی معکوس نیز مقدار معمولی 480 ns دارد و با IF = 3.5 A مشخص شده است.

پارامتر مقدار
نوع کانال N-channel
پکیج MP-45F (isolated TO-220)
ترتیب پایه‌ها 1: Gate، 2: Drain، 3: Source
مقاومت روشن درین-سورس 2.2 Ω معمولی، 2.8 Ω حداکثری
ظرفیت ورودی 1,000 pF معمولی
بار کل گیت 42 nC معمولی

حدود مطلق مهم در انتخاب

ولتاژ درین-سورس 900 V، ولتاژ گیت-سورس ±30 V و جریان درین DC برابر ±3.5 A، همگی به‌عنوان حدود حداکثری مطلق در دمای 25 °C تعریف شده‌اند. جریان پالسی حداکثری ±14 A نیز فقط با PW ≤ 10 µs و چرخه کاری ≤ 1% معتبر است.

حداکثر دمای کانال 150 °C و محدوده دمای نگهداری −55 تا +150 °C است.


قیمت و خرید ماسفت 2SK2275

برای استعلام قیمت و موجودی روز این مدل با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و بررسی پارت‌نامبر قبل از سفارش انجام می‌گیرد.

برای ثبت درخواست، تعداد موردنیاز و مدل 2SK2275 را اعلام کنید تا وضعیت تأمین و هزینه ارسال بررسی شود. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره 2SK2275

2SK2275 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N برای کاربردهای سوئیچینگ ولتاژ بالا است.

پکیج و ترتیب پایه‌های آن چیست؟

پکیج MP-45F (isolated TO-220) است؛ پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا 900 V و ±3.5 A شرایط کار عادی هستند؟

خیر. این مقادیر، حدود حداکثری مطلق هستند و نباید بدون بررسی شرایط مدار به‌عنوان شرایط کاری معمول استفاده شوند.


جمع‌بندی و ثبت سفارش

این مدل برای بررسی در مدارهای سوئیچینگ ولتاژ بالا، با کانال N، پکیج MP-45F ایزوله و ترتیب پایه مشخص، انتخابی قابل بررسی است. برای دریافت قیمت، موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

2SK2275

پکیج

MP-45F (isolated TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V
