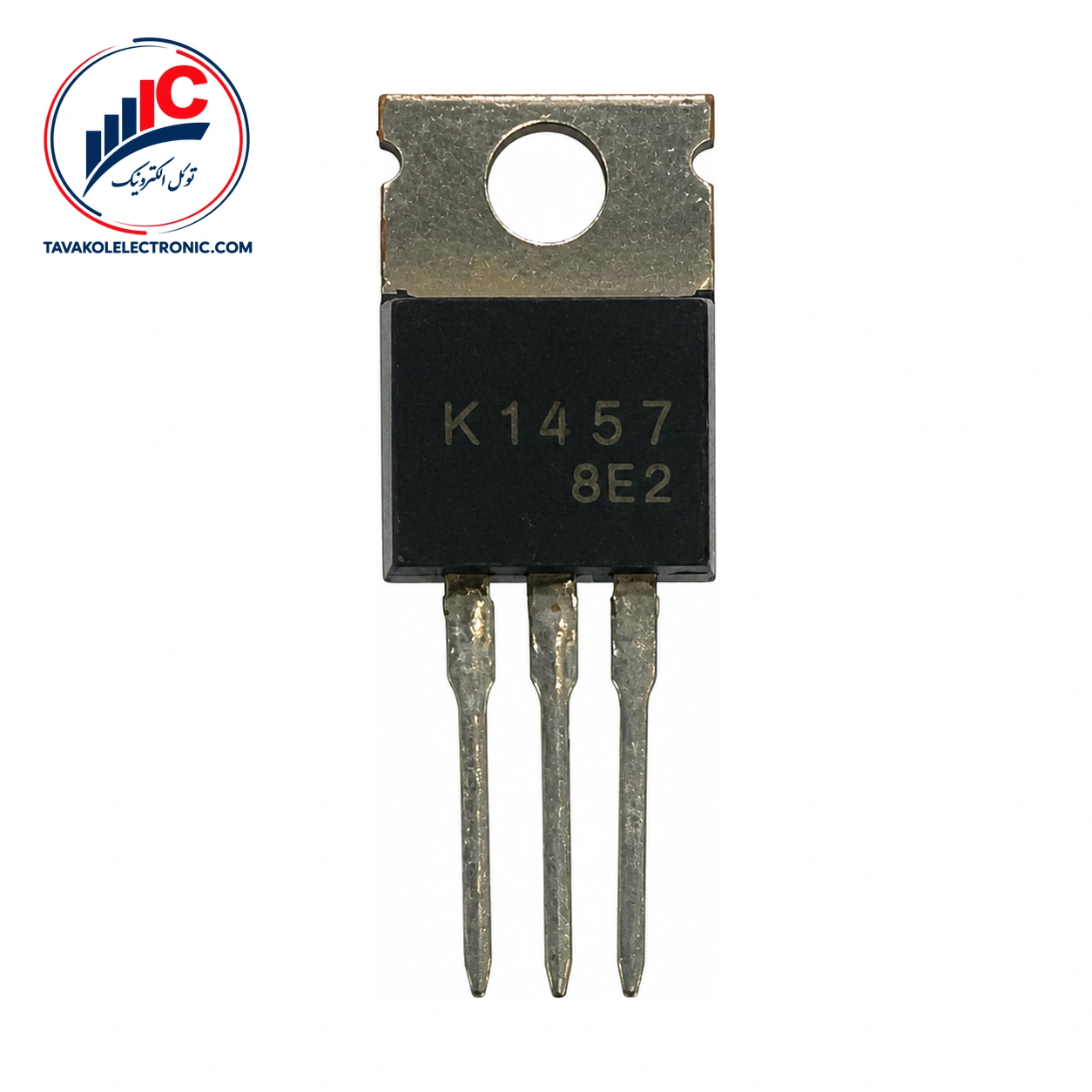

ماسفت 2SK1457

ویژگی‌ها
Part Number2SK1457
پکیجTO-220C
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1457

2SK1457 یک ترانزیستور ماسفت کانال N از شرکت Inchange Semiconductor است که در پکیج TO-220C عرضه می‌شود. این قطعه برای کاربردهای سوئیچینگ با ولتاژ و سرعت بالا طراحی شده و در منابع تغذیه آفلاین، سیستم‌های UPS، کنترل موتورهای AC و DC و درایورهای رله و سلونوئید کاربرد دارد.

هنگام انتخاب این قطعه، نوع کانال، پکیج، آرایش پایه‌ها و شرایط آزمون پارامترهای الکتریکی را با مدار خود تطبیق دهید. در مقایسه انواع ماسفت نیز ولتاژ شکست، مقاومت روشن و زمان‌های سوئیچینگ اهمیت دارند.

کاربردهای 2SK1457

از کاربردهای اعلام‌شده برای این مدل می‌توان به منابع تغذیه آفلاین، UPS، کنترل موتورهای AC و DC، درایور رله و درایور سلونوئید اشاره کرد.


مشخصات فنی 2SK1457

این مدل از نوع N-channel است و در پکیج TO-220C قرار دارد. ترتیب پایه‌ها از شماره 1 تا 3 به‌صورت Gate، Drain و Source است؛ بنابراین پیش از نصب یا جایگزینی، آرایش پایه‌ها را با برد و قطعه موجود بررسی کنید.

ولتاژ شکست درین-سورس حداقل 900 V است. این مقدار با VGS=0، جریان ID=10 mA و دمای TC=25°C مشخص شده است. مقاومت روشن درین-سورس با VGS=10 V و ID=2 A در TC=25°C، مقدار معمولی 2.8 Ω و مقدار حداکثر 3.6 Ω دارد.

پارامتر مقدار شرایط آزمون
نوع کانال N-channel —
پکیج TO-220C —
آرایش پایه‌ها 1=Gate، 2=Drain، 3=Source —
ولتاژ شکست درین-سورس حداقل 900 V VGS=0، ID=10 mA، TC=25°C
مقاومت روشن درین-سورس 2.8 Ω معمولی، 3.6 Ω حداکثر VGS=10 V، ID=2 A، TC=25°C

زمان سوئیچینگ و پارامترهای گیت

ولتاژ آستانه گیت بین 2.0 V حداقل و 3.0 V حداکثر است؛ این مشخصه با VDS=10 V، ID=1 mA و TC=25°C اندازه‌گیری شده است. این مقدار به‌تنهایی تعیین‌کننده ولتاژ مناسب درایو گیت نیست و باید شرایط مدار نیز در نظر گرفته شود.

زمان افزایش معمولی 35 ns، زمان روشن‌شدن معمولی 50 ns و زمان خاموش‌شدن معمولی 265 ns است. شرایط آزمون این سه پارامتر شامل VGS=10 V، ID=2 A، RL=50 Ω و TC=25°C است. نشتی گیت-سورس حداکثر ±100 nA با VGS=±30 V، VDS=0 و TC=25°C مشخص شده و ولتاژ مستقیم دیود حداکثر 1.8 V در IF=5 A، VGS=0 و TC=25°C است.

حدود مطلق مجاز شامل ولتاژ درین-سورس 900 V، جریان پیوسته درین 5 A در TC=25°C، ولتاژ گیت-سورس ±30 V و دمای پیوند 150°C هستند.


خرید و استعلام قیمت

برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این سفارش در دسترس است. ارسال به سراسر کشور نیز انجام می‌شود.

پیش از ثبت سفارش، شماره فنی، پکیج TO-220C و آرایش پایه‌ها را با قطعه موردنیاز خود بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را فراهم می‌کند و حضور فیزیکی در بازار جمهوری تهران نیز دارد.


سؤالات متداول درباره 2SK1457

2SK1457 چه نوع ماسفتی است؟

این قطعه یک ماسفت N-channel با پکیج TO-220C است. پایه 1 Gate، پایه 2 Drain و پایه 3 Source است.

آیا این مدل برای منابع تغذیه و UPS کاربرد دارد؟

بله، منابع تغذیه آفلاین و سیستم‌های UPS در فهرست کاربردهای اعلام‌شده آن قرار دارند. کنترل موتورهای AC و DC و درایورهای رله و سلونوئید نیز از کاربردهای ذکرشده هستند.


جمع‌بندی و سفارش

2SK1457 یک ماسفت کانال N با پکیج TO-220C، ولتاژ شکست درین-سورس حداقل 900 V و مقاومت روشن حداکثر 3.6 Ω تحت شرایط آزمون مشخص است. برای بررسی قیمت و موجودی و ثبت سفارش، پارت‌نامبر دقیق را به توکل الکترونیک اعلام کنید.

توضیحات تکمیلی

Part Number

2SK1457

پکیج

TO-220C

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 5 A
