IRFB4310 یک ماسفت کانال N از تولیدکننده Inchange Semiconductor است و در حالت Enhancement کار می‌کند. این مدل برای بررسی در مدارهایی مناسب است که نوع کانال، ولتاژهای گیت و درین-سورس، مقاومت روشن و ترتیب پایه‌ها در آن‌ها اهمیت دارد.
در انتخاب این قطعه، فقط به ظاهر بدنه یا یک عدد مشخصات بسنده نکنید. نوع پکیج، شرایط آزمون مشخصات و محدوده‌های مجاز باید با نیاز مدار مقایسه شوند. جدول زیر مهم‌ترین اطلاعات قابل استفاده برای شناسایی و مقایسه این مدل را خلاصه می‌کند.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | ماسفت کانال N، Enhancement |
| پکیج و پایه‌ها | TO-220C؛ 1: Gate، 2: Drain، 3: Source |
| ولتاژ شکست درین-سورس | حداقل 100 V |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V |
| مقاومت روشن درین-سورس | حداکثر 7.0 mΩ |
ولتاژ شکست درین-سورس این مدل حداقل 100 V است؛ این مقدار در دمای بدنه 25°C، با VGS برابر صفر و جریان آزمون ID برابر 250 μA مشخص شده است. ولتاژ آستانه گیت نیز بین 2.0 تا 4.0 V قرار دارد و در شرایط TC=25°C، VDS=VGS و ID=250 μA اندازه‌گیری شده است. این ولتاژ آستانه به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر ولتاژ گیت نیست.
مقاومت روشن درین-سورس حداکثر 7.0 mΩ اعلام شده است. شرط آزمون این مقدار، دمای 25°C، ولتاژ گیت 10 V و جریان درین 75 A است؛ بنابراین هنگام مقایسه با ماسفت‌های دیگر، شرایط اندازه‌گیری را هم در نظر بگیرید.
جریان نشتی گیت-سورس حداکثر ±0.2 μA در VGS برابر ±20 V است. جریان نشتی درین-سورس نیز حداکثر 20 μA بوده و در VDS برابر 100 V و VGS برابر صفر اندازه‌گیری شده است. ولتاژ مستقیم دیود حداکثر 1.3 V است و شرط آزمون آن شامل IS برابر 75 A و VGS برابر صفر است.
در پکیج TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب یا جایگزینی، ترتیب پایه‌ها را با مسیرهای برد و قطعه موردنظر تطبیق دهید.
ولتاژ درین-سورس 100 V و ولتاژ گیت-سورس ±20 V در بخش حدود مجاز مطلق قرار دارند و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شوند. جریان درین پیوسته حداکثر 130 A و جریان درین پالسی تک‌پالس حداکثر 550 A نیز حد مجاز مطلق هستند؛ این اعداد به‌تنهایی ظرفیت کاری واقعی مدار را مشخص نمی‌کنند.
توان تلفاتی کل حداکثر 300 W در TC=25°C و دمای پیوند کاری حداکثر 175°C اعلام شده است. دفع حرارت، وضعیت نصب و شرایط واقعی مدار باید جداگانه بررسی شوند. برای مقایسه مدل‌های مرتبط، مراجعه به دسته‌بندی انواع ماسفت می‌تواند به بررسی نوع کانال و پکیج کمک کند.
قیمت ماسفت IRFB4310 به موجودی روز و تعداد موردنیاز بستگی دارد. توکل الکترونیک فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را ارائه می‌کند. برای استعلام قیمت و موجودی روز، تعداد موردنیاز و مشخصات مدل را اعلام کنید.
امکان دریافت پیش‌فاکتور، ارسال به سراسر کشور و ضمانت اصالت کالا وجود دارد. پیش از ثبت سفارش، پارت‌نامبر و مشخصات پکیج را بررسی کنید تا مدل انتخابی با نیاز مدار مطابقت داشته باشد.
این قطعه یک ماسفت کانال N است که در حالت Enhancement کار می‌کند.
پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. مقدار 130 A یک حد مجاز مطلق برای جریان درین پیوسته است و نباید بدون بررسی شرایط حرارتی و مدار، جریان کاری عادی فرض شود.
IRFB4310 با کانال N، حالت Enhancement و پکیج TO-220C، گزینه‌ای برای بررسی در طراحی‌هایی است که مشخصات گیت، درین-سورس و ترتیب پایه‌ها اهمیت دارند. پیش از سفارش، پارت‌نامبر، پکیج و شرایط ولتاژ و جریان مدار را کنترل کنید. برای استعلام قیمت و موجودی روز یا ثبت سفارش تکی، تعدادی و شرکتی با توکل الکترونیک تماس بگیرید.
| Part Number | IRFB4310 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 130 A |

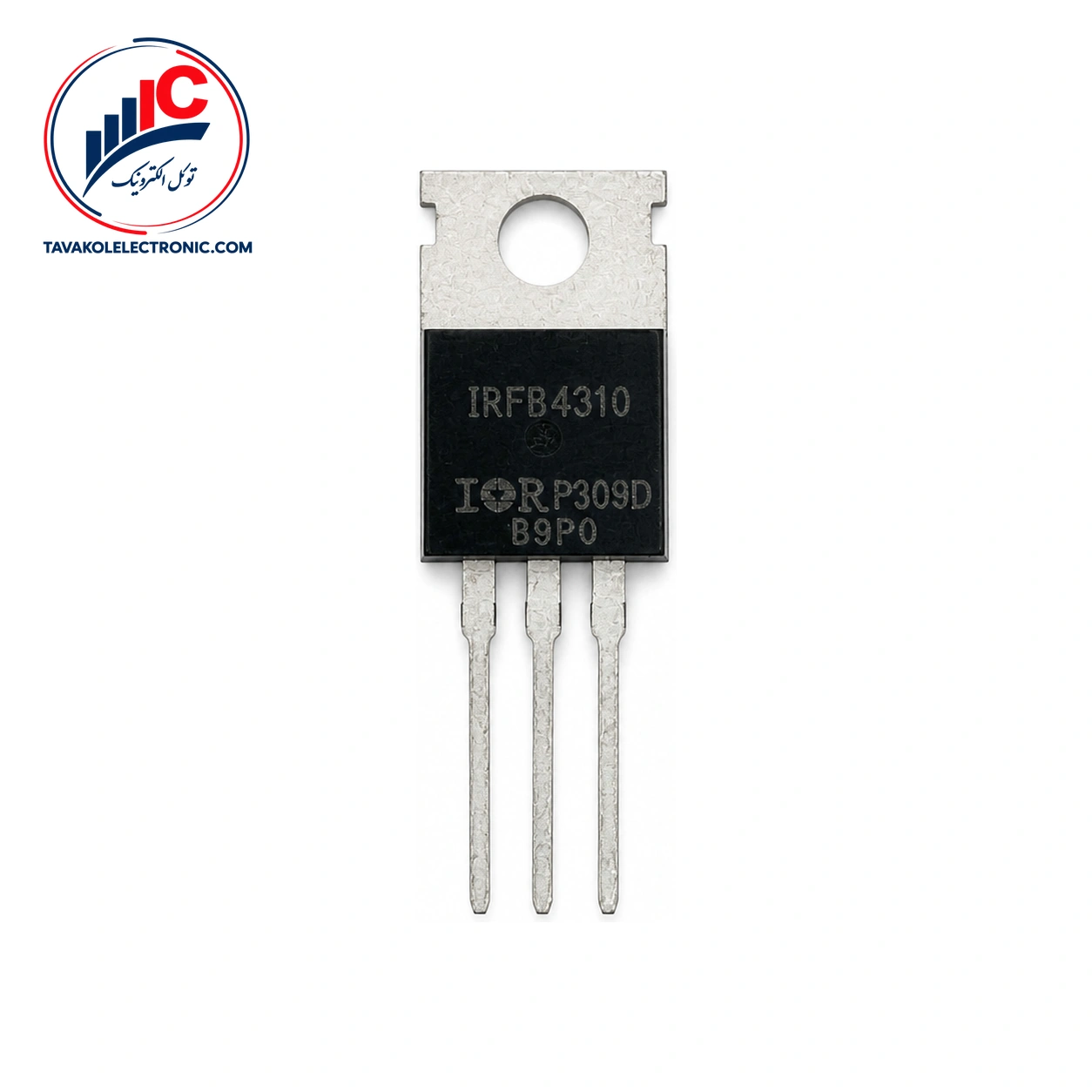

ماسفت IRFB4310
