APT12M80B محصول Microchip Technology و یک ترانزیستور ماسفت N-Channel است. این قطعه برای استفاده در منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده و در انتخاب قطعات مدارهای قدرت، بررسی مشخصات ولتاژی، مقاومت روشن و شرایط کاری آن اهمیت دارد.
این ماسفت در پکیج TO-247 عرضه میشود. ترتیب پایه‌ها در این پکیج شامل پایه 1 گیت (Gate)، پایه 2 درین (Drain) و پایه 3 سورس (Source) است. پیش از نصب یا جایگزینی، تطبیق پارت‌نامبر و ترتیب پایه‌ها با طراحی مدار را بررسی کنید. برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
برای استفاده در منبع تغذیه سوئیچینگ، ولتاژ شکست درین-سورس، مقاومت روشن و ولتاژ آستانه گیت از مشخصات مهم هستند. ولتاژ شکست درین-سورس حداقل 800 V است؛ این مقدار در شرایط VGS=0، جریان درین 0.25 mA و دمای 25°C مشخص شده است.
مقاومت درین-سورس در حالت روشن حداکثر 0.8 Ω است. این مقدار در VGS=10 V و ID=6 A و دمای 25°C تعریف شده است. ولتاژ آستانه گیت نیز در بازه 3 تا 5 V قرار دارد و با VDS=VGS و ID=1 mA مشخص شده است.
مهم‌ترین مشخصات این قطعه در جدول زیر آمده است. مقادیر دارای شرط آزمون، فقط در همان شرایط قابل تفسیر هستند.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-Channel |
| پکیج | TO-247 |
| ترتیب پایه‌ها | 1 Gate، 2 Drain، 3 Source |
| ولتاژ شکست درین-سورس | حداقل 800 V |
| مقاومت درین-سورس روشن | حداکثر 0.8 Ω در VGS=10 V و ID=6 A |
| مقاومت حرارتی اتصال تا بدنه | حداکثر 0.37 °C/W |
جریان نشتی گیت-بدنه حداکثر ±100 nA است و این مقدار در VGS=±30 V و VDS=0 مشخص شده است. جریان درین با گیت صفر نیز در VDS=800 V و VGS=0، حداکثر 100 μA است و در TJ=125°C به حداکثر 500 μA می‌رسد.
پایه 1 به گیت، پایه 2 به درین و پایه 3 به سورس اختصاص دارد. هنگام مونتاژ، شباهت ظاهری پکیج به‌تنهایی برای جایگزینی کافی نیست و باید شماره قطعه، ترتیب پایه‌ها و مشخصات مدار با یکدیگر تطبیق داده شوند.
مقادیر 800 V برای حد ولتاژ درین-سورس، ±30 V برای حد ولتاژ پیوسته گیت-سورس و 13 A برای حد جریان پیوسته، در محدوده رتبه‌بندی مجاز قطعه قرار دارند. این اعداد حد مجاز یا شرایط اعلام‌شده هستند و نباید به‌عنوان جریان یا ولتاژ کاری پیشنهادی در هر مدار در نظر گرفته شوند. جریان تک‌پالس حداکثر 45 A و توان تلفاتی کل حداکثر 335 W نیز در شرایط تعیین‌شده ارائه شده‌اند. محدوده دمای پیوند در رتبه‌بندی مجاز، از 55- تا 150°C است.
برای خرید APT12M80B از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، انتخاب قطعه را مطمئن‌تر می‌کند.
هنگام استعلام، تعداد مورد نیاز و اطلاعات سفارش سازمانی را اعلام کنید تا روند تأمین دقیق‌تر انجام شود. ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد. پیش از ثبت سفارش، پکیج TO-247 و ترتیب پایه‌ها را با نیاز مدار خود تطبیق دهید.
این قطعه یک ماسفت N-Channel است که برای منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده است.
پکیج TO-247 است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. 800 V به‌عنوان حداقل ولتاژ شکست درین-سورس در شرایط مشخص و همچنین حد مجاز ولتاژ در رتبه‌بندی قطعه ارائه شده است. انتخاب نهایی باید با شرایط واقعی مدار و مشخصات مورد نیاز آن انجام شود.
APT12M80B یک ماسفت N-Channel در پکیج TO-247 است که برای کاربردهای سوئیچینگ و عمومی در نظر گرفته شده است. ولتاژ شکست درین-سورس حداقل 800 V، مقاومت روشن حداکثر 0.8 Ω و ترتیب پایه‌های مشخص، از اطلاعات مهم برای بررسی این قطعه هستند. برای اطلاع از قیمت و موجودی روز، فروش تکی یا تعدادی و شرایط تأمین، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق را هنگام سفارش اعلام کنید.
| Part Number | APT12M80B |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 13 A |

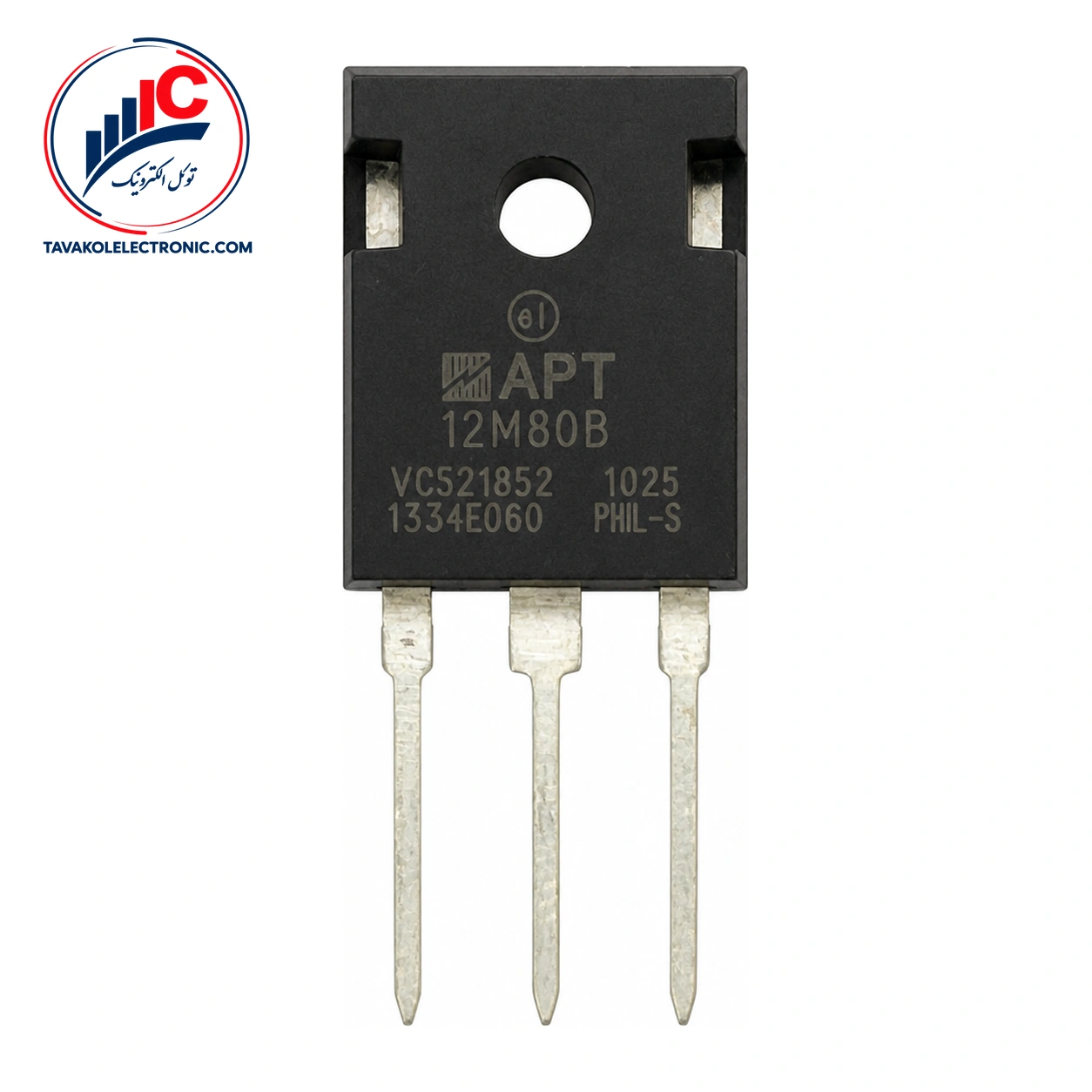

ماسفت APT12M80B
