ماسفت SPB80P06P

ویژگی‌ها
Part NumberSPB80P06P
پکیجTO-263
Channel TypeP-Channel
مشخصات فنیVDS: -60 V, ID: -80 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

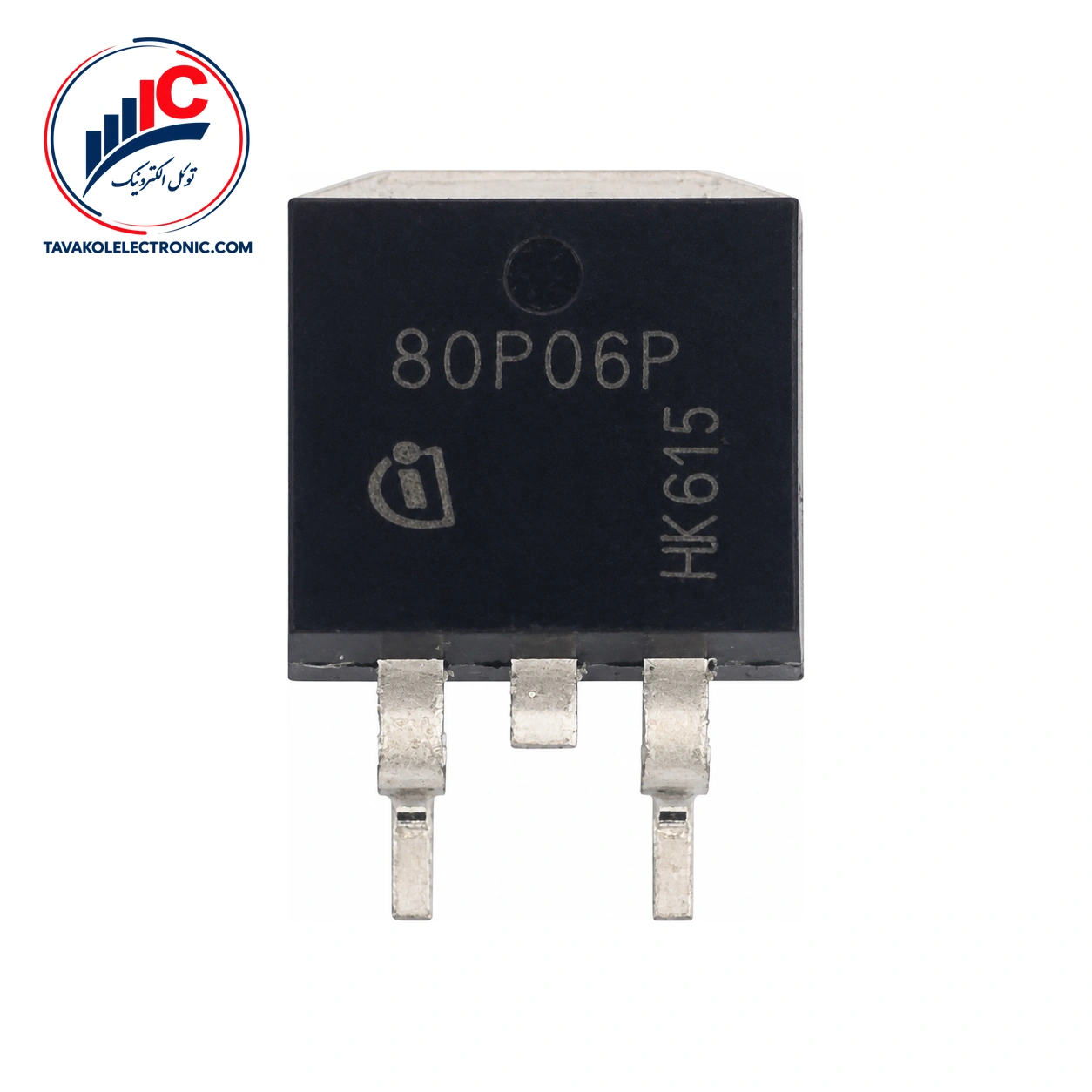

معرفی ماسفت SPB80P06P

SPB80P06P یک ماسفت کانال P از برند INCHANGE است که برای کاربردهای سوئیچینگ سریع طراحی شده است. در انتخاب این قطعه، نوع کانال، مشخصات الکتریکی و چینش پایه‌ها اهمیت دارد.

این ماسفت در پکیج D2PAK یا TO-263 عرضه می‌شود. هنگام طراحی برد، مونتاژ یا تعویض قطعه، پکیج و ترتیب پایه‌ها را با مدار تطبیق دهید.

ویژگی‌های کلیدی SPB80P06P

مقاومت درین-سورس در حالت روشن حداکثر 23 میلی‌اهم است؛ این مقدار در شرایط VGS = -10 V و ID = -64 A مشخص شده است.

ترتیب پایه‌های این پکیج به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس.

مشخصه مقدار
نوع کانال P-channel
پکیج D2PAK / TO-263
چینش پایه‌ها 1=Gate، 2=Drain، 3=Source
مقاومت درین-سورس روشن حداکثر 23 mΩ
مقاومت حرارتی کانال به بدنه حداکثر 0.4°C/W

مشخصات الکتریکی SPB80P06P

ولتاژ شکست درین-سورس حداقل -60 V است. این مشخصه با VGS = 0 V و ID = -250 μA، در TC = 25°C مگر آنکه خلاف آن ذکر شده باشد، اعلام شده است. ولتاژ آستانه گیت نیز در شرایط VDS = VGS و ID = -250 μA، بین -2.1 V حداقل و -4 V حداکثر قرار دارد.

جریان نشتی گیت-سورس حداکثر ±100 nA است و این مقدار با VGS = ±20 V و VDS = 0 V مشخص شده است. جریان نشتی درین-سورس نیز با VDS = -60 V و VGS = 0 V، حداکثر -1 μA اعلام شده است.

حدود مجاز و ملاحظات حرارتی

ولتاژ درین-سورس حداکثر مطلق -60 V و ولتاژ گیت-سورس حداکثر مطلق ±20 V است. جریان پیوسته درین حداکثر مطلق -80 A و توان تلفاتی کل، در TC = 25°C، حداکثر 340 W اعلام شده است.

محدوده دمای کاری پیوند و محدوده دمای نگهداری هر دو -55 تا 175°C هستند. مقاومت حرارتی کانال به بدنه حداکثر 0.4°C/W است.


قیمت و خرید SPB80P06P

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های سازمانی فراهم است.

برای خرید ماسفت، تعداد موردنیاز و پارت‌نامبر SPB80P06P را ارسال کنید تا موجودی بررسی شود. توکل الکترونیک با ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش‌های قطعات الکترونیکی را پیگیری می‌کند.

نکات سفارش و تطبیق قطعه

پیش از ثبت سفارش، نوع کانال P، پکیج TO-263 و ترتیب پایه‌های گیت، درین و سورس را با نیاز مدار تطبیق دهید. قیمت و موجودی ممکن است تغییر کند؛ بنابراین استعلام روز هنگام سفارش توصیه می‌شود.


سؤالات متداول درباره SPB80P06P

SPB80P06P چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال P از برند INCHANGE است و برای کاربردهای سوئیچینگ سریع در نظر گرفته شده است.

پکیج و ترتیب پایه‌های SPB80P06P چیست؟

پکیج آن D2PAK یا TO-263 است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا -60 V و -80 A مقدار کاری عادی هستند؟

خیر. این مقادیر در محدوده حداکثر مطلق قرار دارند و نباید بدون بررسی طراحی و شرایط حرارتی، به‌عنوان مقدار کاری دائمی استفاده شوند.


جمع‌بندی و ثبت سفارش

SPB80P06P یک ماسفت کانال P با پکیج TO-263، مقاومت درین-سورس روشن حداکثر 23 mΩ و کاربرد مشخص‌شده برای سوئیچینگ سریع است. مشخصات ولتاژ شکست، آستانه گیت، جریان‌های نشتی و مقاومت حرارتی آن، اطلاعات لازم برای مقایسه و تطبیق قطعه را فراهم می‌کند.

برای دریافت قیمت و موجودی روز، تعداد موردنیاز و عبارت دقیق SPB80P06P را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

SPB80P06P

پکیج

TO-263

Channel Type

P-Channel

مشخصات فنی

VDS: -60 V, ID: -80 A
