SKM150GAR12T4 یک ماژول IGBT صنعتی از برند SEMIKRON است که برای چاپر ترمز، مبدلهای DC به DC، دستگاههای جوش اینورتری و مدارهای سوئیچینگ پرقدرت طراحی شده است.
این ماژول از فناوری Fast Trench IGBT4 استفاده میکند و برای کار در فرکانسهای سوئیچینگ تا حدود 20 کیلوهرتز مناسب است. وجود دیود نرم CAL4 نیز باعث میشود جریان بارهای القایی با بازیابی مناسبتری کنترل شود.
ولتاژ نامی این محصول 1200 ولت و جریان نامی آن 150 آمپر است. دیتاشیت برای شرایط مرجع، جریان بالاتری را نیز اعلام کرده است؛ اما در انتخاب واقعی باید دمای هیتسینک، فرکانس سوئیچینگ و نوع بار در نظر گرفته شوند.
در زمان خرید SKM150GAR12T4 باید به حروف GAR توجه شود. این ساختار با مدل GAL یا ماژول نیمپل GB یکسان نیست و جهت دیود و مسیرهای داخلی آن متفاوت است.
برای اطلاع از قیمت SKM150GAR12T4، شرایط فروش و موجودی روز، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM150GAR12T4 |
| برند | SEMIKRON |
| خانواده | SEMITRANS 2 |
| نوع قطعه | ماژول IGBT چاپر |
| ساختار | یک IGBT قدرت + دیود داخلی |
| فناوری | IGBT4 و CAL4 |
| ولتاژ VCES | 1200V |
| جریان نامی | 150A |
| جریان در Tc=25°C | 232A |
| جریان در Tc=80°C | 179A |
| جریان پالسی | 450A |
| ولتاژ ایزولاسیون | 4000V AC |
| فرکانس کاری پیشنهادی | تا 20kHz |
| وزن | حدود 160 گرم |
SKM150GAR12T4 برای مدارهایی ساخته شده که به سوئیچینگ سریع، تحمل جریان بالا و عملکرد مطمئن نیاز دارند. فناوری IGBT4 در این قطعه، آن را برای تجهیزات صنعتی سنگین و پرکار مناسب کرده است.
مزیتهای اصلی محصول:
برای مشتریانی که بهدنبال خرید ماژول IGBT سمیکرون 1200 ولت هستند، این مدل یکی از گزینههای قابل اتکا در ساختار GAR محسوب میشود.
SKM150GAR12T4 در تجهیزات زیر قابل استفاده است:
دیتاشیت، دستگاههای جوش الکترونیکی، مبدلهای DC/DC و Brake Chopper را از کاربردهای اصلی این محصول معرفی میکند.
| ساختار | کاربرد کلی |
|---|---|
| GAR | IGBT و دیود با آرایش GAR |
| GAL | آرایش معکوس GAR |
| GB | دو IGBT بهصورت نیمپل |
مدل SKM150GAR12T4 را نباید صرفاً به دلیل شباهت ظاهری با مدل GAL یا GB جایگزین کرد. تفاوت جهت دیود و مدار داخلی میتواند باعث عملکرد نادرست یا آسیب به برد قدرت شود.
برای سفارش دقیق، بهتر است تصویر قطعه قبلی یا نقشه مدار دستگاه همراه با پارتنامبر ارسال شود.
پیش از خرید SKM150GAR12T4 این موارد را بررسی کنید:
شباهت فیزیکی میان ماژولهای SEMIKRON برای جایگزینی کافی نیست. تطبیق ساختار GAR با برد دستگاه، مهمترین مرحله پیش از سفارش است.
| پارامتر | مقدار |
|---|---|
| VGES | ±20V |
| VGE(th) | حدود 5 تا 6.5V |
| جریان نامی دیود | 150A |
| جریان پالسی دیود | 450A |
| جریان ضربهای دیود | 900A |
| زمان تحمل اتصال کوتاه | 10µs |
| دمای پیوند | -40 تا +175°C |
| گشتاور هیتسینک | 3 تا 5Nm |
| گشتاور ترمینالها | 2.5 تا 5Nm |
این مشخصات برای انتخاب و تطبیق اولیه کافی هستند. اطلاعات جزئیتر سوئیچینگ و نمودارهای حرارتی در دیتاشیت رسمی محصول قابل مشاهدهاند.
توکل الکترونیک در زمینه فروش ماژول IGBT سمیکرون، قطعات اینورتر و نیمههادیهای قدرت صنعتی فعالیت میکند.
برای استعلام موجودی SKM150GAR12T4 میتوانید تصویر قطعه یا مشخصات دستگاه را ارسال کنید تا نوع ساختار و پینآوت بررسی شود.
مزایای خرید:
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
قیمت SKM150GAR12T4 به موجودی، وضعیت کالا و نرخ بازار بستگی دارد. برای قیمت روز با توکل الکترونیک تماس بگیرید.
یک ماژول IGBT چاپر 1200 ولت با جریان نامی 150 آمپر و دیود داخلی است.
خیر. GAL و GAR آرایش داخلی متفاوتی دارند و جایگزینی آنها نیازمند بررسی مدار است.
بله، دستگاههای جوش اینورتری تا فرکانس سوئیچینگ 20 کیلوهرتز از کاربردهای رسمی این مدل هستند.
تصویر لیبل قطعه، مدل دستگاه و در صورت امکان تصویر برد قدرت برای تطبیق دقیق کافی است.
| Part Number | SKM150GAR12T4 |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 150A-1200V |

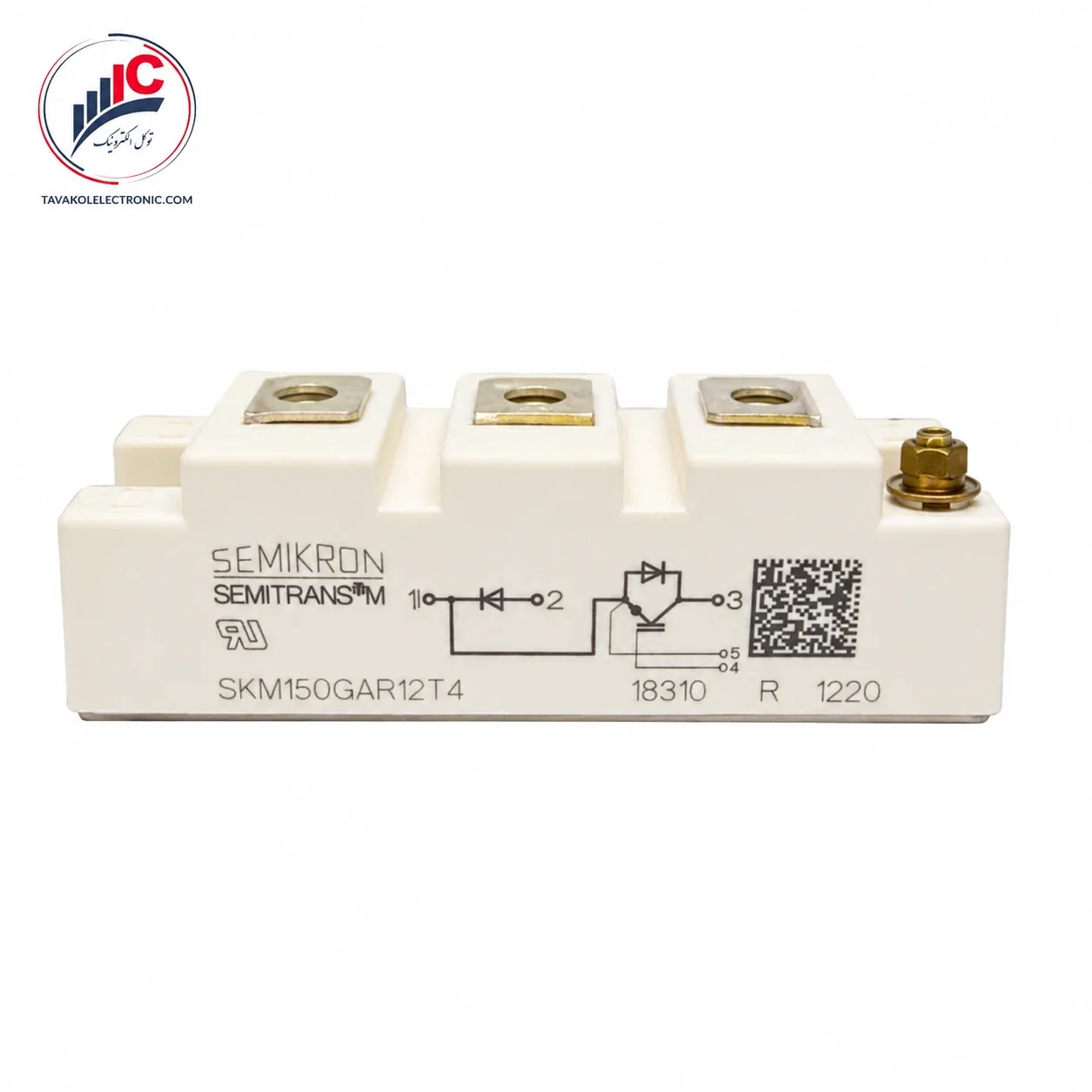

ماژول IGBT سمیکرون مدل SKM150GAR12T4
