خرید و قیمت IRAM535-1065ASA

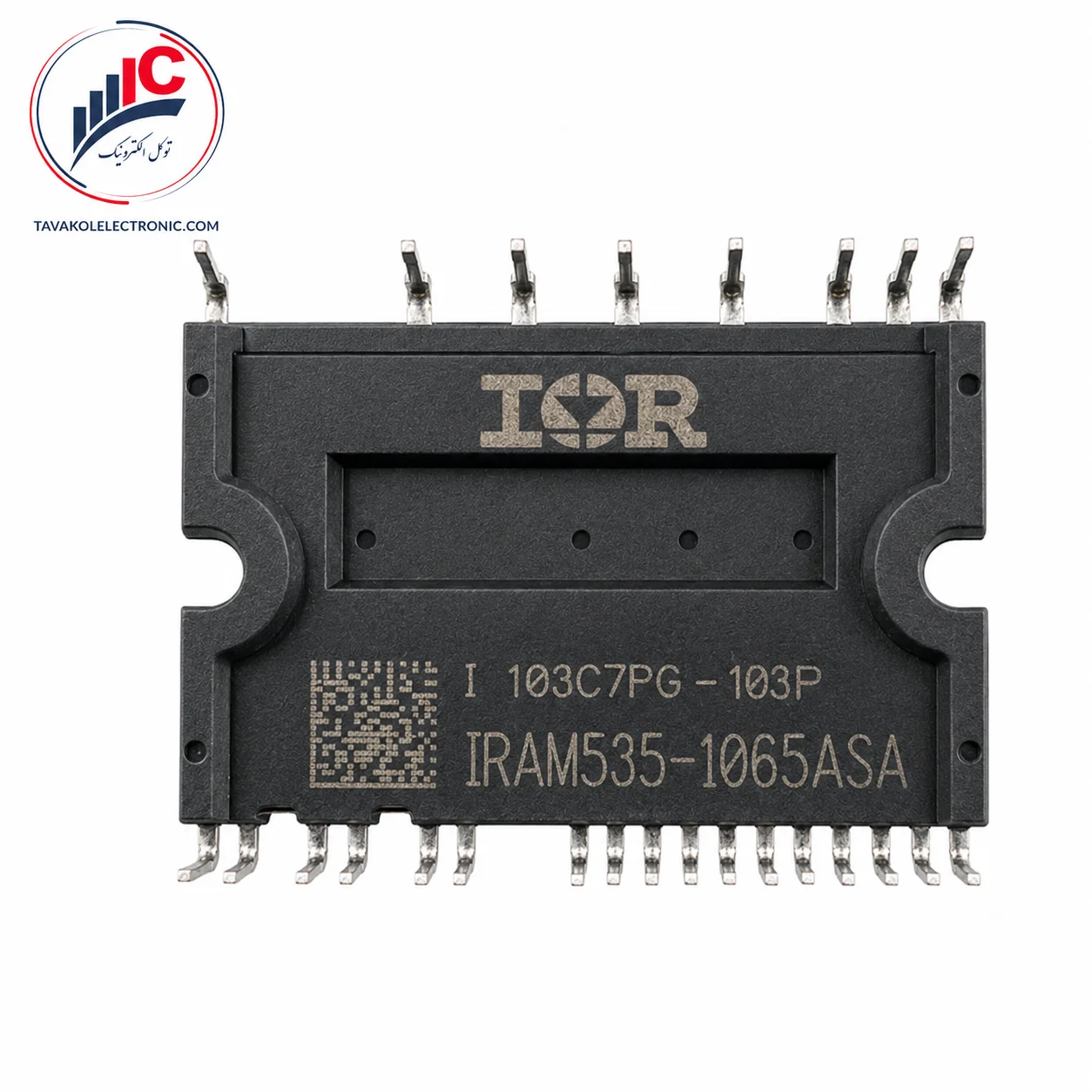

IRAM535-1065ASA یک ماژول IPM سه‌فاز از برند International Rectifier است که برای کنترل موتور در بردهای اینورتر لوازم خانگی و تجهیزات دارای دور متغیر استفاده می‌شود. این محصول بخش قدرت IGBT، گیت‌درایور و مدارهای حفاظتی موردنیاز را در یک پکیج یکپارچه قرار می‌دهد و برای تعمیر بردی مناسب است که همین کد روی آن نصب شده باشد.

کلاس ولتاژی این ماژول ۶۰۰ ولت و جریان اعلام‌شده برای خانواده آن ۱۰ آمپر است. ساختار Open Emitter امکان اتصال مدار سنجش جریان خارجی را فراهم می‌کند و پکیج DIP25 آن باید از نظر فرم بدنه، تعداد موقعیت پایه‌ها و جهت پایه‌ها با PCB قبلی تطبیق داده شود.

برای خرید IRAM535-1065ASA فقط شباهت ظاهری یا یکسان‌بودن ولتاژ کافی نیست. پسوند کامل ASA، ترتیب پایه‌ها، شکل نصب و شماره برد باید بررسی شوند. نسخه‌های IRAM535-1065A و IRAM535-1065AS در بازار به‌عنوان مدل‌های نزدیک معرفی می‌شوند، اما جایگزینی مستقیم آن‌ها بدون تطبیق فنی و مکانیکی توصیه نمی‌شود.

برای دریافت قیمت IRAM535-1065ASA، استعلام موجودی، فروش تکی یا تعدادی و صدور پیش‌فاکتور، تصویر قطعه قبلی، نمای پایه‌ها، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار
پارت‌نامبر	IRAM535-1065ASA
برند	International Rectifier / IR
شرکت مادر فعلی برند	Infineon Technologies
نوع قطعه	ماژول IPM سه‌فاز
فناوری قدرت	IGBT
ولتاژ نامی	۶۰۰ ولت
جریان نامی خانواده	۱۰ آمپر
ساختار خروجی	Open Emitter
پکیج اعلام‌شده	DIP25
نوع کاربرد	کنترل موتور و برد اینورتر
اجزای یکپارچه	طبقه قدرت، گیت‌درایور و حفاظت
قابلیت‌های اعلام‌شده خانواده	UVLO، حفاظت حرارتی و Bootstrap
کاربرد متداول	کولر، کمپرسور یخچال و تجهیزات موتور متغیر

برند، کلاس ۶۰۰ ولت، جریان ۱۰ آمپر، پکیج DIP25 و ساختار Open Emitter در منابع موجود برای خانواده این محصول تأیید شده‌اند. ویژگی‌هایی مانند Bootstrap، حفاظت افت ولتاژ و حفاظت حرارتی نیز برای سری IRAM535 در منابع فنی عمومی ذکر شده‌اند.

ویژگی‌های مهم IRAM535-1065ASA

ساختار یکپارچه IRAM535-1065ASA باعث می‌شود سوئیچ‌های قدرت و مدار راه‌انداز آن‌ها در یک ماژول قرار بگیرند. این ویژگی تعداد قطعات جداگانه طبقه اینورتر را کاهش می‌دهد و برای تعمیر بردی که همین کد روی آن نصب شده، انتخاب مشخص‌تری ایجاد می‌کند.

خروجی‌های Open Emitter امکان استفاده از مدار سنجش جریان خارجی را فراهم می‌کنند. هنگام تعویض ماژول باید مقاومت شنت، مسیرهای سنجش جریان و مدار حفاظت بررسی شوند؛ زیرا خرابی این بخش‌ها ممکن است باعث سوختن مجدد قطعه جدید شود.

برای خانواده IRAM535، حفاظت افت ولتاژ تغذیه، خاموش‌شدن در شرایط افزایش دما و عملکرد Bootstrap یکپارچه ذکر شده است. بااین‌حال این قابلیت‌ها جایگزین هیت‌سینک مناسب، خمیر حرارتی، تغذیه سالم و بررسی موتور نیستند.

کاربردهای IRAM535-1065ASA

این ماژول برای کنترل موتورهای سه‌فاز در تجهیزات دارای برد اینورتر استفاده می‌شود. کاربردهای قابل‌اتکای آن شامل موارد زیر است:

برد اینورتر کولر و سیستم تهویه
درایو کمپرسور یخچال
ماشین لباس‌شویی اینورتر
کنترل موتورهای AC سه‌فاز
فن و پمپ دارای کنترل دور
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

ذکر نام یک دستگاه به‌معنای سازگاری با تمام مدل‌های آن نیست. هنگام سفارش IRAM535-1065ASA باید شماره PCB، توان موتور، ولتاژ باس، فرم پایه‌ها و مدار کنترل بررسی شوند. منابع بازار این خانواده را برای درایو موتور لوازم خانگی، به‌ویژه کولر و کمپرسور یخچال معرفی می‌کنند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش این موارد را بررسی کنید:

نوشته روی بدنه دقیقاً IRAM535-1065ASA باشد.
پسوند ASA از انتهای کد حذف نشود.
لوگو و برند حک‌شده روی قطعه بررسی شود.
فرم پکیج DIP25 با PCB مطابقت داشته باشد.
تعداد، فاصله و زاویه پایه‌های موجودی با قطعه قبلی مقایسه شوند.
مدار شنت و سنجش جریان آزمایش شود.
تغذیه گیت‌درایور و مدار Bootstrap بررسی شوند.
خروجی موتور اتصال کوتاه نداشته باشد.
هیت‌سینک و خمیر حرارتی به‌درستی نصب شوند.
علت خرابی قطعه قبلی قبل از نصب IPM جدید مشخص شود.

هنگام استعلام موجودی IRAM535-1065ASA بهتر است تصویر واضح نوشته روی بدنه، نمای کامل پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز ارسال شود.

تفاوت IRAM535-1065ASA با IRAM535-1065AS

مدل‌های IRAM535-1065ASA و IRAM535-1065AS با هر دو شکل در منابع فروش قطعات ثبت شده‌اند و بعضی فروشندگان آن‌ها را در یک خانواده یا به‌عنوان کدهای مرتبط معرفی می‌کنند. بااین‌حال سند رسمی قابل‌دسترسی که تفاوت دقیق حرف A پایانی را توضیح دهد پیدا نشد.

به همین دلیل نباید به مشتری گفته شود که دو کد قطعاً یکسان یا جایگزین مستقیم هستند. پیش از جایگزینی باید این موارد تطبیق داده شوند:

پارت‌نامبر کامل روی بدنه
جهت و طول پایه‌ها
پین‌آوت
فرم نصب روی PCB
مدار سنجش جریان
شماره برد و مدل دستگاه

برای محصول موجود، عنوان و SKU را دقیقاً با کد IRAM535-1065ASA ثبت کنید.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IRAM535-1065ASA به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از نهایی‌شدن خرید، مشتری می‌تواند تصویر قطعه قبلی و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل کامل پارت‌نامبر پیش از فروش، احتمال خرید یا ارسال مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IRAM535-1065ASA، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IRAM535-1065ASA چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT برای کنترل موتور در بردهای اینورتر است.

برند این محصول چیست؟

این پارت‌نامبر متعلق به International Rectifier است که محصولات آن در منابع جدیدتر زیر نام Infineon نیز دیده می‌شوند.

ولتاژ و جریان آن چقدر است؟

منابع موجود برای این خانواده، ولتاژ ۶۰۰ ولت و جریان ۱۰ آمپر را اعلام می‌کنند.

آیا IRAM535-1065AS جایگزین نسخه ASA است؟

جایگزینی مستقیم بدون بررسی پین‌آوت، پکیج، پایه‌ها و شماره PCB تأیید نمی‌شود.

برای استعلام قیمت چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

IRAM535-1065ASA یک ماژول IPM سه‌فاز International Rectifier با کلاس ولتاژی ۶۰۰ ولت و جریان ۱۰ آمپر است. ساختار Open Emitter، گیت‌درایور یکپارچه و مدارهای حفاظتی، این محصول را برای بردهای اینورتر و کنترل موتور سازگار مناسب می‌کنند.

برای خرید IRAM535-1065ASA، استعلام قیمت، فروش تکی، سفارش عمده یا دریافت پیش‌فاکتور باید کد کامل ASA، برند، فرم پایه‌ها و شماره برد با قطعه قبلی مطابقت داده شوند.
