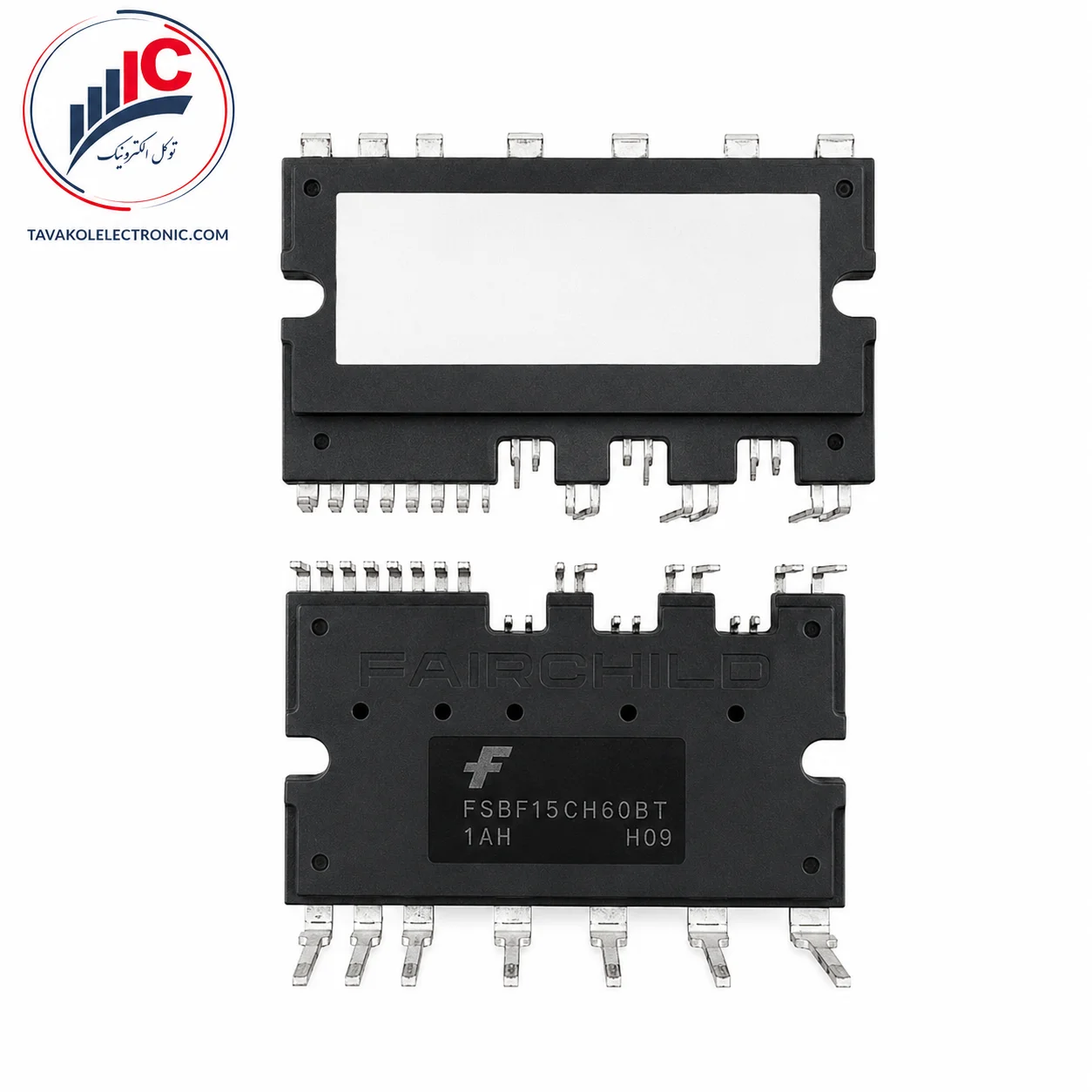

ماژول IPM مدل FSBF15CH60BT

توضیحات

خرید و قیمت FSBF15CH60BT

FSBF15CH60BT یک ماژول IPM سه‌فاز از سری Motion SPM 3 فیرچایلد است که طبقه قدرت IGBT، گیت‌درایورها و بخشی از مدارهای حفاظتی موردنیاز برای کنترل موتور را در یک پکیج یکپارچه ارائه می‌کند. این مدل برای تبدیل توان DC به خروجی AC سه‌فاز در بردهای کنترل موتور سازگار طراحی شده و در مدارهای مبتنی بر موتورهای القایی AC، موتورهای BLDC و PMSM قابل استفاده است.

مشخصات اصلی این ماژول شامل ولتاژ ۶۰۰ ولت، جریان نامی ۱۵ آمپر و جریان پیک ۳۰ آمپر با پالس کمتر از یک میلی‌ثانیه است. جریان ۳۰ آمپر مقدار پیک بوده و نباید به‌عنوان جریان کاری دائم قطعه در نظر گرفته شود.

برای خرید FSBF15CH60BT باید پارت‌نامبر کامل، پسوند BT، پکیج ۲۷ پایه و فرم پایه‌های قدرت و کنترل با قطعه قبلی و طراحی برد تطبیق داده شود. شباهت ظاهری با مدل‌های هم‌خانواده به‌تنهایی برای جایگزینی کافی نیست.

جهت دریافت قیمت FSBF15CH60BT، استعلام موجودی و سفارش، تعداد موردنیاز و تصویر واضح قطعه معیوب را برای توکل الکترونیک ارسال کنید. امکان بررسی درخواست‌های تکی، تعدادی و تأمین شرکتی وجود دارد.

مشخصات مهم برای خریدار

مشخصات فوق از جداول، دیاگرام داخلی و پین‌آوت دیتاشیت دقیق همین مدل استخراج شده‌اند. دیاگرام صفحه ۴ وجود شش IGBT و دیودهای هرزگرد را نشان می‌دهد و جدول صفحه ۵ مقادیر ۶۰۰ ولت، ۱۵ آمپر نامی و ۳۰ آمپر پیک را تأیید می‌کند.

مزایا و ویژگی‌های مهم محصول

یکپارچه‌بودن مدار قدرت و گیت‌درایور در این ماژول باعث می‌شود برد سازگار به تعداد کمتری از قطعات جداگانه برای راه‌اندازی شش IGBT نیاز داشته باشد. این ویژگی برای تعمیر بردی که از همین کد استفاده می‌کند، فرایند شناسایی و تعویض طبقه قدرت را ساده‌تر می‌کند.

دیودهای Bootstrap داخلی بخشی از مدار راه‌اندازی سوئیچ‌های High-Side را درون ماژول فراهم می‌کنند؛ البته خازن‌ها و اجزای جانبی Bootstrap همچنان باید مطابق طراحی برد و توصیه‌های دیتاشیت بررسی شوند.

پایه‌های امیتر منفی سه فاز به‌صورت جداگانه در اختیار طراح قرار گرفته‌اند و امکان استفاده از شنت‌های مجزا برای بررسی جریان فازهای U، V و W وجود دارد. همچنین خروجی VFO وضعیت برخی خطاهای حفاظتی را به کنترلر برد گزارش می‌کند.

حفاظت افت ولتاژ در بخش‌های High-Side و Low-Side وجود دارد. حفاظت اتصال کوتاه طبق دیتاشیت فقط برای سوئیچ‌های Low-Side عمل می‌کند؛ بنابراین نباید آن را حفاظت کامل تمام شرایط خطای مدار فرض کرد.

کاربردهای FSBF15CH60BT

این قطعه برای طبقه اینورتر سه‌فاز در سامانه‌های کنترل حرکت و کنترل موتور طراحی شده است. کاربردهای قابل‌اتکای آن عبارت‌اند از:

• بردهای اینورتر کنترل موتور
• درایو موتور القایی AC
• کنترل موتور BLDC
• کنترل موتور PMSM
• لوازم خانگی دارای برد اینورتر سازگار
• تجهیزات کنترل موتور صنعتی
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

دیتاشیت این قطعه را مخصوص برند یا مدل مشخصی از کولر، لباس‌شویی یا یخچال معرفی نکرده است؛ بنابراین سازگاری باید با شماره برد، پین‌آوت و طراحی مدار بررسی شود.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید

پیش از ثبت سفارش FSBF15CH60BT موارد زیر را کنترل کنید:

• نوشته کامل روی بدنه باید دقیقاً شامل پسوند BT باشد.
• پکیج و چیدمان پایه‌ها با SPMJA-027 تطبیق داده شود.
• وجود ۲۷ پایه و محل پایه‌های P، U، V، W و پایه‌های منفی NU، NV و NW بررسی شود.
• شماره PCB و مدل دستگاه ثبت شود.
• آثار سوختگی، شکستگی پایه یا تعمیر قبلی برد بررسی شود.
• مدار شنت جریان، ورودی CSC و اجزای Bootstrap اطراف ماژول تست شوند.
• خرابی قطعه جدید بدون برطرف‌کردن ایراد گیت، تغذیه یا موتور ممکن است تکرار شود.

هنگام استعلام، تصویر واضح نوشته روی قطعه، نمای کامل پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز را ارسال کنید تا احتمال انتخاب اشتباه کاهش یابد.

تفاوت با مدل‌های مشابه

وجود حرف T در انتهای پارت‌نامبر بخشی از کد رسمی قطعه است. مدل نوشته‌شده در دیتاشیت دقیقاً FSBF15CH60BT است و نباید بدون مدرک با FSBF15CH60B یا سایر مدل‌های ظاهراً مشابه یکسان در نظر گرفته شود.

مدل‌های خانواده Motion SPM ممکن است از نظر جریان، پین‌آوت، فرم پایه‌ها، مدار حفاظتی یا مشخصات راه‌اندازی تفاوت داشته باشند. جایگزینی این مدل بدون بررسی پین‌آوت، پکیج و طراحی برد توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. همچنین خریدار می‌تواند پیش از سفارش تصویر قطعه قبلی را برای بررسی اولیه پارت‌نامبر ارسال کند.

حضور فیزیکی مجموعه در بازار جمهوری تهران و بررسی کد پیش از سفارش، به کاهش احتمال خرید مدل اشتباه کمک می‌کند.

برای خرید FSBF15CH60BT، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

این پارت‌نامبر چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز مبتنی بر IGBT با گیت‌درایور و مدارهای حفاظتی داخلی است.

ولتاژ و جریان آن چقدر است؟

ولتاژ IGBTها ۶۰۰ ولت و جریان نامی هر سوئیچ ۱۵ آمپر است. مقدار ۳۰ آمپر فقط جریان پیک کوتاه‌مدت محسوب می‌شود.

آیا این محصول MOSFET است یا IGBT؟

طبقه قدرت آن از IGBT و دیودهای هرزگرد تشکیل شده است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخل ماژول قرار دارند؛ اما خازن‌ها و برخی اجزای مدار Bootstrap خارجی هستند.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما طبق دیتاشیت حفاظت اتصال کوتاه تنها در بخش Low-Side عمل می‌کند و به مدار شنت و فیلتر خارجی وابسته است.

آیا حفاظت دمایی دارد؟

دیتاشیت حفاظت اضافه‌دما در بخش LVIC را ذکر می‌کند، اما خروجی سنجش دمای مستقل یا NTC برای این مدل معرفی نشده است.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر نوشته روی قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

FSBF15CH60BT یک ماژول IPM سه‌فاز فیرچایلد با ساختار IGBT، ولتاژ ۶۰۰ ولت و جریان نامی ۱۵ آمپر است. گیت‌درایور داخلی، دیود Bootstrap، خروجی خطا و حفاظت‌های اصلی، آن را برای بردهای کنترل موتور سازگار مناسب می‌کنند.

مهم‌ترین نکته هنگام سفارش، تطبیق کامل پسوند BT، پکیج ۲۷ پایه و پین‌آوت با برد قبلی است. برای دریافت قیمت روز، بررسی موجودی، خرید عمده یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
