خرید و قیمت IM5D05K060M2S

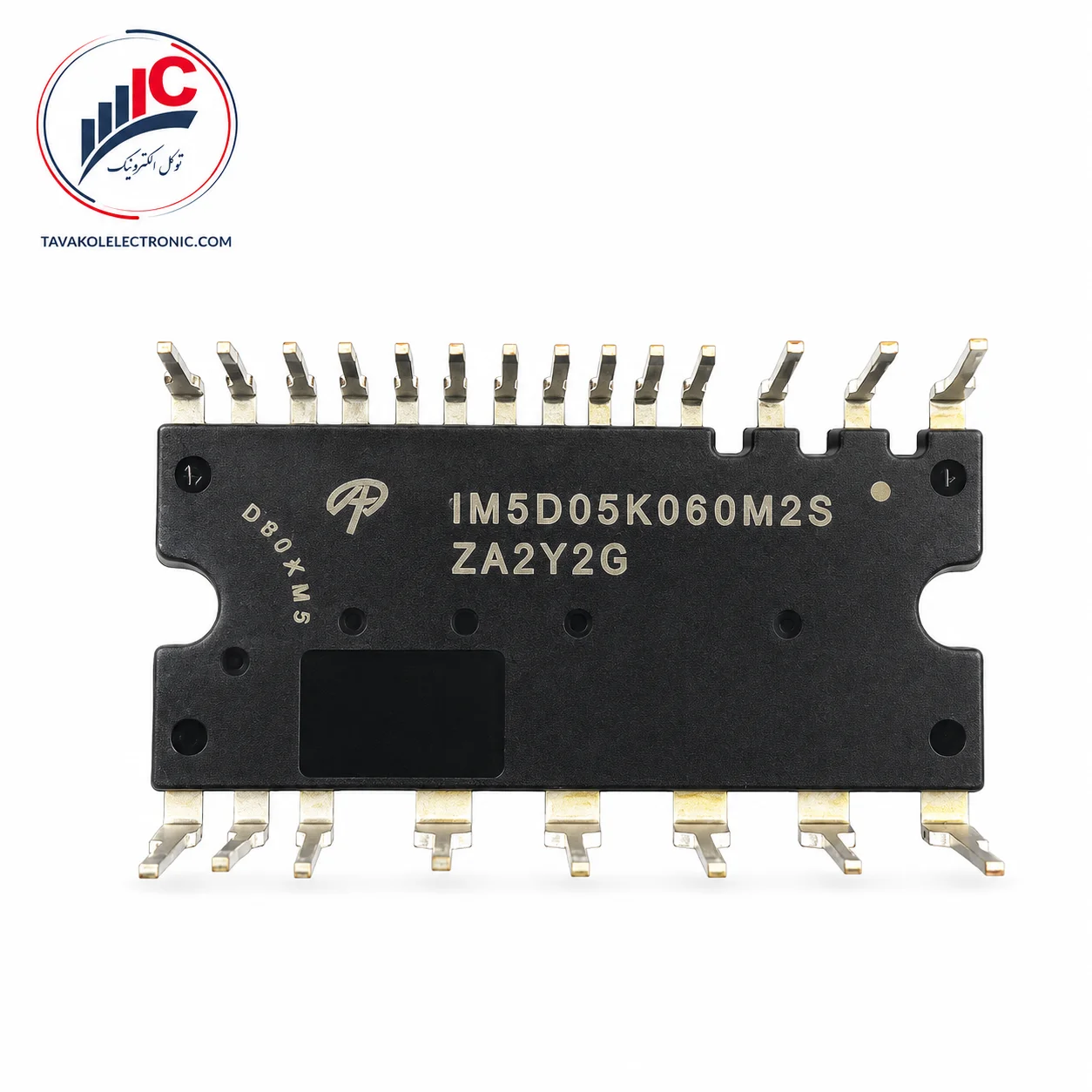

IM5D05K060M2S یک ماژول IPM سه‌فاز از برند AOS یا Alpha & Omega Semiconductor است که برای کنترل موتورهای سه‌فاز کم‌توان در بردهای اینورتر طراحی شده است. این قطعه شش IGBT، دیودهای هرزگرد، درایورهای High-Side و Low-Side و مدارهای حفاظتی اصلی را در یک پکیج ۲۳ پایه ارائه می‌کند.

کد رسمی سفارش این محصول AIM5D05K060M2S است ، اما روی بدنه قطعه عبارت IM5D05K060M2S حک می‌شود. به همین دلیل هنگام خرید باید هم کد روی قطعه قبلی و هم پارت‌نامبر کامل سفارش بررسی شوند.

ولتاژ کلکتور–امیتر این مدل ۶۰۰ ولت و جریان خروجی هر فاز در دمای کیس ۲۵ درجه ۵ آمپر است. در دمای کیس ۱۰۰ درجه، جریان اعلام‌شده به ۳ آمپر کاهش پیدا می‌کند. مقدار ۱۰ آمپر نیز فقط جریان پیک با مدت کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان کاری دائم در نظر گرفته شود.

برای دریافت قیمت IM5D05K060M2S، استعلام موجودی، فروش تکی یا تعدادی و ثبت سفارش، تصویر قطعه قبلی، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. امکان خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

مشخصات مهم برای خریدار

مشخصه	مقدار
کد روی بدنه	IM5D05K060M2S
پارت‌نامبر رسمی	AIM5D05K060M2S
برند	AOS / Alpha & Omega Semiconductor
نوع قطعه	ماژول IPM اینورتر سه‌فاز
ساختار داخلی	پل سه‌فاز با ۶ IGBT
فناوری قدرت	Trench Shielded Planar Gate IGBT
ولتاژ کلکتور–امیتر	۶۰۰ ولت
جریان در TC=25°C	۵ آمپر
جریان در TC=100°C	۳ آمپر
جریان پیک	۱۰ آمپر، کمتر از ۱ ms
پکیج	IPM-5A
نوع پایه	پایه کوتاه
تعداد پایه	۲۳ پایه
ابعاد بدنه	حدود 33.4×15×3.6 میلی‌متر
منطق ورودی	Active High
دیود Bootstrap	داخلی با مقاومت محدودکننده جریان
خازن Bootstrap	خارجی
حفاظت‌ها	UVLO، اتصال کوتاه Low-Side و اضافه‌دما
پایش دما	خروجی VOT
خروجی خطا	VFO
ولتاژ عایقی	۲۰۰۰ ولت RMS برای یک دقیقه
فرکانس PWM پیشنهادی	حداکثر ۲۰ کیلوهرتز

ویژگی‌های مهم IM5D05K060M2S

قرارگرفتن طبقه قدرت و گیت‌درایورها در یک ماژول، تعداد قطعات جداگانه برد اینورتر را کاهش می‌دهد. این ساختار برای تعمیر بردهایی که همین پارت‌نامبر روی آن‌ها نصب شده، تعویض طبقه اینورتر را ساده‌تر می‌کند.

این محصول دارای دیودهای Bootstrap داخلی به‌همراه مقاومت محدودکننده جریان است؛ اما خازن‌های Bootstrap باید به‌صورت خارجی روی برد نصب شوند. سلامت این خازن‌ها و تغذیه ۱۵ ولت باید پیش از نصب قطعه جدید بررسی شود.

پایه‌های منفی سه فاز با نام‌های NU، NV و NW جداگانه در دسترس هستند. این طراحی امکان سنجش جریان فازها با شنت خارجی را فراهم می‌کند.

حفاظت اتصال کوتاه از طریق پایه CSC عمل می‌کند و فقط بخش Low-Side را پوشش می‌دهد. در صورت تشخیص خطا، سیگنال VFO به کنترلر ارسال می‌شود. عملکرد صحیح این حفاظت به مقاومت شنت، فیلتر RC و طراحی مناسب مسیرهای برد وابسته است.

ورودی‌های کنترلی این مدل Active High هستند؛ یعنی سطح منطقی بالا فرمان روشن‌شدن IGBT را صادر می‌کند. این نکته هنگام جایگزینی با مدل‌های دارای منطق Active Low اهمیت زیادی دارد.

پایش دما و حفاظت اضافه‌دما

پایه VOT دو روش استفاده دارد:

با اتصال مقاومت ۱۰ کیلو‌اهم، ولتاژ متناسب با دمای بخش LVIC برای کنترلر ارسال می‌شود.
اگر پایه VOT بدون اتصال باقی بماند، حفاظت داخلی اضافه‌دما فعال می‌شود.

دیتاشیت دمای تیپیک عملکرد حفاظت اضافه‌دما را حدود ۱۳۰ درجه سانتی‌گراد در LVIC اعلام می‌کند. وجود این حفاظت جایگزین هیت‌سینک مناسب، خمیر حرارتی و نصب صحیح نیست.

کاربردهای IM5D05K060M2S

این ماژول برای درایو موتورهای کم‌توان در تجهیزات با ورودی برق ۱۰۰ تا ۲۴۰ ولت AC طراحی شده است. کاربردهای اعلام‌شده عبارت‌اند از:

برد اینورتر یخچال
ماشین ظرف‌شویی
موتور فن
ماشین لباس‌شویی
کولر و تجهیزات تهویه
کنترل موتور سه‌فاز کم‌توان
تعمیر بردی که همین کد روی آن نصب شده است

وجود نام یک دستگاه در دیتاشیت به‌معنای سازگاری با تمام مدل‌های آن دستگاه نیست. هنگام سفارش IM5D05K060M2S باید شماره PCB، پین‌آوت، توان موتور و کد کامل قطعه قبلی بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید

پیش از ثبت سفارش موارد زیر را کنترل کنید:

نوشته روی بدنه دقیقاً IM5D05K060M2S باشد.
پارت‌نامبر رسمی با حرف A یعنی AIM5D05K060M2S ثبت شود.
پسوند S از انتهای کد حذف نشود.
نسخه موردنیاز دارای پایه کوتاه باشد.
تعداد و ترتیب ۲۳ پایه با برد تطبیق داده شود.
پایه ۲۳ طبق دیتاشیت NC است.
مدار شنت و ورودی CSC آزمایش شوند.
خروجی‌های U، V و W و موتور اتصال کوتاه نداشته باشند.
تغذیه VD و خازن‌های Bootstrap بررسی شوند.
منطق Active High با کنترلر برد سازگار باشد.
هیت‌سینک و خمیر حرارتی به‌درستی نصب شوند.

تعویض ماژول بدون رفع علت خرابی قبلی ممکن است موجب سوختن دوباره قطعه شود.

تفاوت AIM5D05K060M2S با AIM5D05K060M2

تفاوت تأییدشده این دو نسخه در نوع پکیج و طول پایه‌ها است:

مدل	پکیج	طول پایه
AIM5D05K060M2	IPM-5	معمولی
AIM5D05K060M2S	IPM-5A	کوتاه

مشخصات الکتریکی اصلی هر دو نسخه در دیتاشیت مشترک ارائه شده است، اما تفاوت طول و فرم پایه می‌تواند در نصب روی PCB اهمیت داشته باشد.

نسخه بدون S بدون بررسی ابعاد و فرم پایه‌ها، جایگزین مستقیم نسخه S معرفی نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IM5D05K060M2S به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از نهایی‌شدن خرید، مشتری می‌تواند تصویر قطعه قبلی و شماره برد را برای تطبیق اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و بررسی کد روی بدنه، پسوند S و فرم پایه‌ها، احتمال خرید مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IM5D05K060M2S، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IM5D05K060M2S چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز ۶۰۰ ولت و ۵ آمپر از برند AOS است که شش IGBT، گیت‌درایور و مدارهای حفاظتی را در خود دارد.

چرا ابتدای پارت‌نامبر رسمی حرف A دارد؟

پارت‌نامبر کامل سفارش AIM5D05K060M2S است، اما سازنده روی بدنه عبارت IM5D05K060M2S را چاپ می‌کند.

برند این قطعه چیست؟

برند آن Alpha & Omega Semiconductor با نام کوتاه AOS است.

آیا Bootstrap داخلی دارد؟

دیودهای Bootstrap و مقاومت محدودکننده داخلی هستند، اما خازن‌های Bootstrap باید روی برد نصب شوند.

آیا حفاظت اتصال کوتاه دارد؟

بله، حفاظت اتصال کوتاه برای IGBTهای Low-Side و با استفاده از شنت و مدار خارجی CSC عمل می‌کند.

تفاوت نسخه S با مدل بدون S چیست؟

نسخه S دارای پکیج IPM-5A و پایه کوتاه است؛ نسخه بدون S پایه معمولی دارد.

جمع‌بندی و استعلام موجودی

IM5D05K060M2S با پارت‌نامبر رسمی AIM5D05K060M2S یک ماژول IPM سه‌فاز برند AOS با ولتاژ ۶۰۰ ولت و جریان ۵ آمپر است. ورودی Active High، دیود Bootstrap داخلی، حفاظت اتصال کوتاه Low-Side، UVLO، حفاظت اضافه‌دما و خروجی خطا از ویژگی‌های اصلی آن هستند.

برای خرید IM5D05K060M2S، استعلام قیمت، فروش تکی، سفارش عمده یا دریافت پیش‌فاکتور باید کد روی بدنه، پسوند S، طول پایه‌ها و پین‌آوت با قطعه قبلی تطبیق داده شوند.
