APT8020LLL یک ماسفت قدرت N-channel از نوع enhancement-mode است که برای طراحی‌هایی با نیاز به تحمل ولتاژ بالا به‌کار می‌رود. حداقل ولتاژ شکست درین-سورس این قطعه 800 V است و مقاومت روشن درین-سورس آن حداکثر 0.200 Ω اعلام شده است. این دو مقدار، در کنار شرایط راه‌اندازی گیت و مدیریت حرارتی مدار، از نکات مهم در انتخاب قطعه هستند.
این مدل در پکیج TO-264 (L) عرضه میشود. پیش از نصب، پکیج، فضای مکانیکی، روش اتصال و مسیر انتقال حرارت را با طراحی خود تطبیق دهید. بررسی پارت‌نامبر درج‌شده روی قطعه هم برای جلوگیری از انتخاب مدل نزدیک یا نسخه متفاوت اهمیت دارد.
| مشخصه | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel enhancement-mode | ماسفت قدرت |
| ولتاژ شکست درین-سورس | حداقل 800 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن درین-سورس | حداکثر 0.200 Ω | VGS = 10 V، تست پالسی |
| ولتاژ آستانه گیت | 3 تا 5 V | VDS = VGS، ID = 2.5 mA |
| پکیج | TO-264 (L) | نسخه LLL |
برای مقایسه گزینه‌های موجود در این گروه، عبارت خرید ماسفت را دنبال کنید.
شارژ کل گیت این قطعه مقدار معمول 190 nC دارد. ظرفیت ورودی معمول 5175 pF و ظرفیت خروجی معمول 975 pF است. این مقادیر هنگام بررسی درایور گیت و رفتار کلیدزنی اهمیت دارند، اما نتیجه نهایی به شرایط واقعی مدار و طراحی درایور وابسته است.
زمان تأخیر روشن‌شدن معمول 12 ns و زمان تأخیر خاموش‌شدن معمول 38 ns است. شرایط آزمون شامل VGS برابر 15 V، VDD برابر 0.5 VDSS، جریان ID برابر جریان پیوسته در دمای 25°C و RG برابر 0.6 Ω بوده است؛ بنابراین این اعداد باید در همان چارچوب آزمون تفسیر شوند.
مقاومت حرارتی اتصال به کیس حداکثر 0.18 °C/W است. این مقدار در کنار طراحی مسیر حرارتی و شرایط نصب، برای ارزیابی عملکرد حرارتی اهمیت دارد. بازه دمای اتصال در شرایط کار و ذخیره‌سازی نیز از −55°C تا 150°C مشخص شده است.
ولتاژ 800 V در بخش حدهای مجاز، مقدار حداکثری است و نباید به‌عنوان ولتاژ کاری تضمین‌شده در همه شرایط در نظر گرفته شود. جریان درین پیوسته 38 A و جریان پالسی 152 A نیز Maximum Rating هستند؛ بنابراین جریان واقعی مدار باید با توجه به شرایط حرارتی، مدت پالس و نحوه سوئیچینگ تعیین شود.
ولتاژ گیت-سورس پیوسته ±30 V و توان تلفاتی کل 690 W نیز حد مجاز هستند. این مقادیر برای مقایسه حدود تحمل قطعه کاربرد دارند و جایگزین محاسبه شرایط واقعی مدار، خنک‌کاری و نصب مناسب نمی‌شوند.
برای استعلام قیمت و موجودی روز APT8020LLL با توکل الکترونیک تماس بگیرید. این قطعه برای فروش تکی و تعدادی ارائه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. بررسی پارت‌نامبر قبل از سفارش، به‌ویژه در خرید تعداد، به تطبیق دقیق مدل کمک می‌کند.
توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش مشتریان شخصی و سازمانی را پیگیری می‌کند.
این قطعه یک ماسفت قدرت N-channel از نوع enhancement-mode است و حداقل ولتاژ شکست درین-سورس آن 800 V مشخص شده است.
پکیج این مدل TO-264 (L) است. پیش از نصب، تطبیق فضای مکانیکی و روش انتقال حرارت با طراحی مدار را بررسی کنید.
خیر. جریان 38 A در گروه حدهای مجاز قرار دارد و تحت شرایط مشخص‌شده بیان میشود. جریان واقعی باید بر اساس دما، دفع حرارت و شرایط سوئیچینگ مدار تعیین شود.
APT8020LLL با ساختار N-channel enhancement-mode، حداقل ولتاژ شکست 800 V، مقاومت روشن حداکثر 0.200 Ω و پکیج TO-264 (L)، برای طراحی‌هایی مناسب است که این مشخصات را نیاز دارند. برای بررسی قیمت، موجودی و ثبت سفارش، پارت‌نامبر دقیق و تعداد موردنیاز را به کارشناسان توکل الکترونیک اعلام کنید.
| Part Number | APT8020LLL |
|---|---|
| پکیج | TO-264 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 38 A |

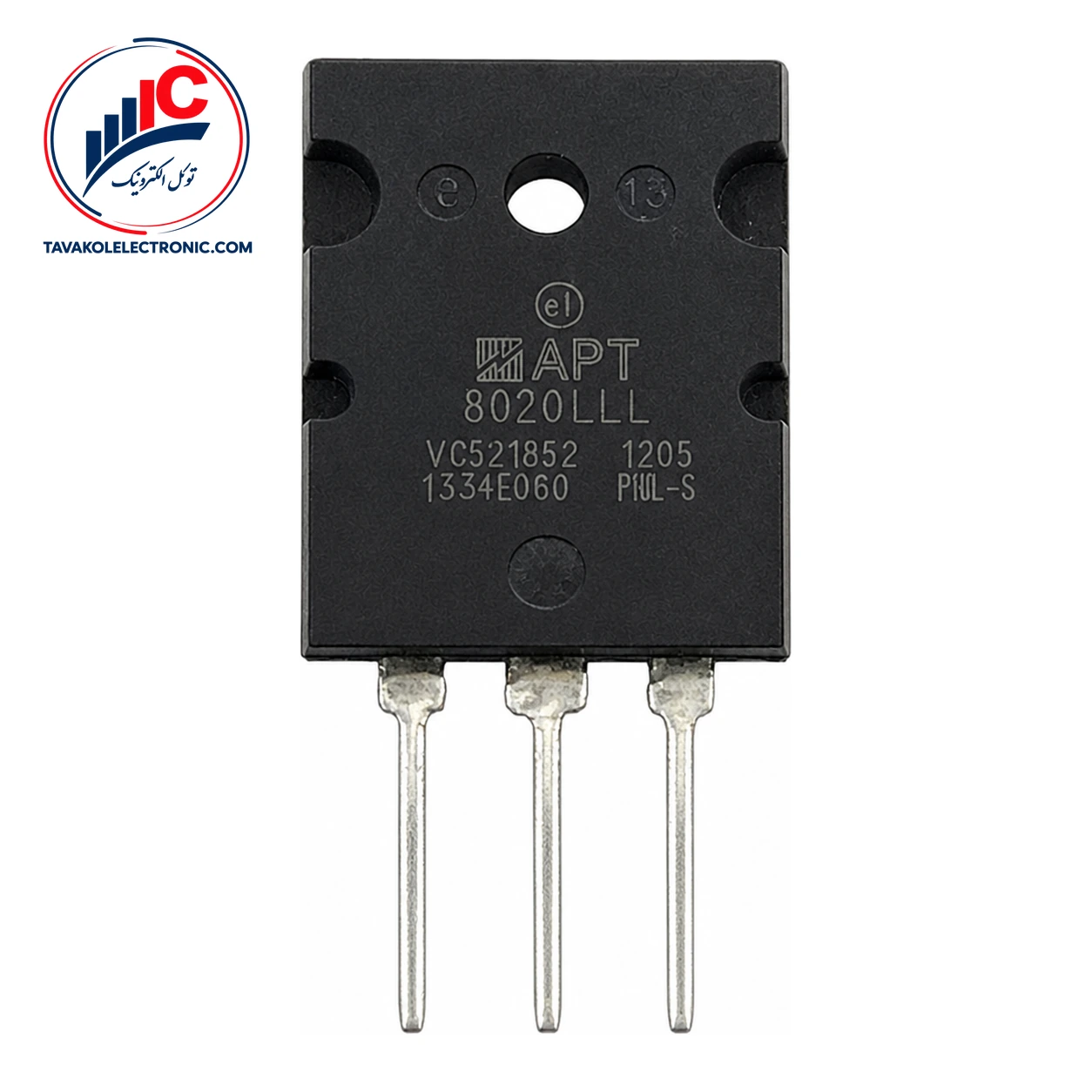

ماسفت APT8020LLL
