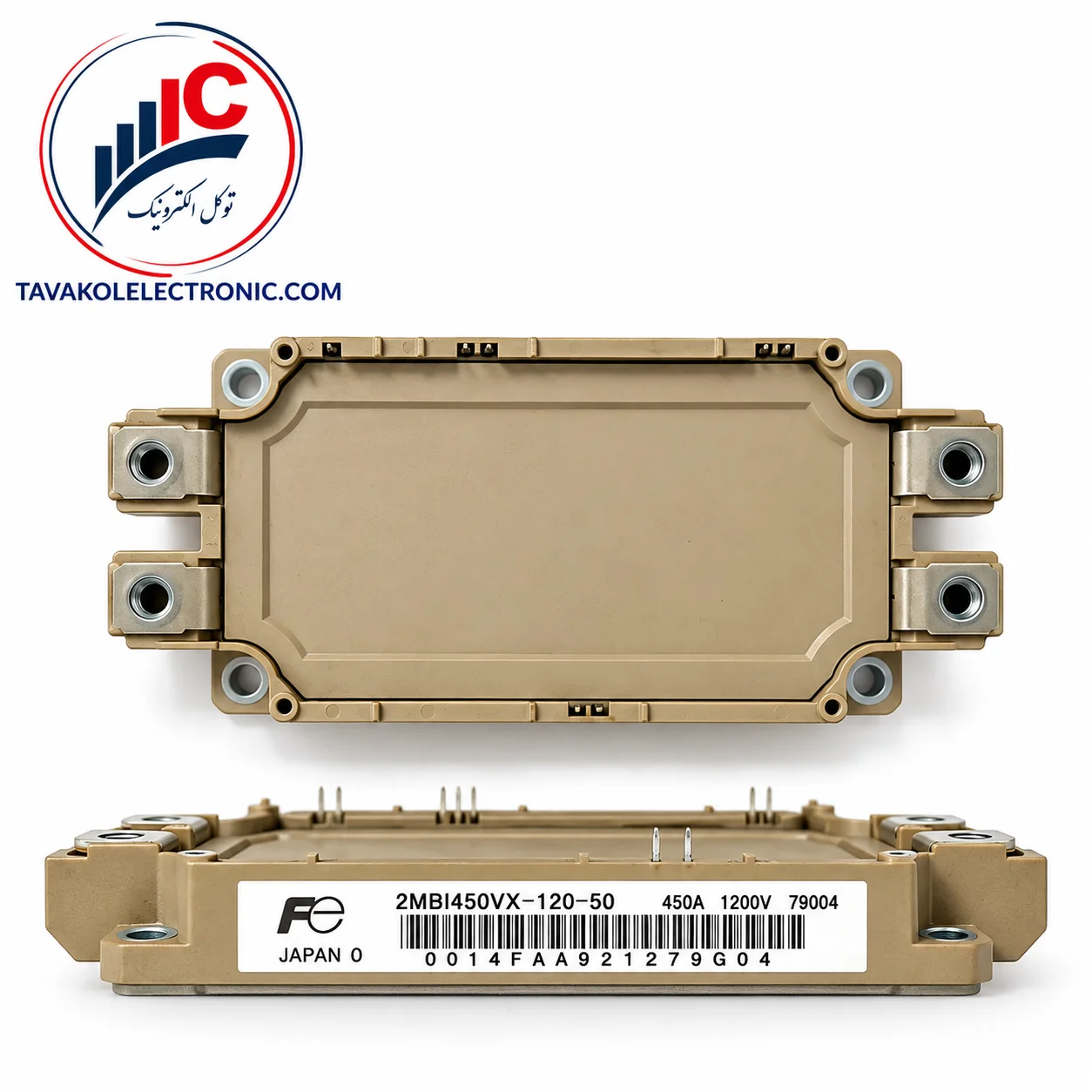

ماژول 2MBI450VX-120-50 یک ماژول قدرت IGBT از سری V Series شرکت Fuji Electric است که با ساختار 2-in-1 برای کاربردهای توان بالا طراحی شده است. این ساختار شامل دو IGBT در آرایش Half-Bridge به همراه دیودهای Free-Wheeling داخلی است و امکان استفاده از ماژول را در انواع اینورترها، درایوهای موتور و تجهیزات تبدیل توان فراهم میکند.
سازنده این مدل را بهصورت 1200V / 450A / 2-in-1 package معرفی کرده است. همچنین ویژگیهایی مانند ولتاژ اشباع پایین، ساختار کمالقایی و ترمینالهای Solderless Press-Fit برای آن ذکر شده است.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
برای خرید 2MBI450VX-120-50 باید پارتنامبر کامل روی ماژول دستگاه بررسی شود. در قطعات IGBT توان بالا، صرف یکسان بودن ولتاژ و جریان برای جایگزینی کافی نیست؛ نوع آرایش داخلی، ترمینالهای قدرت، مشخصات درایو گیت، ابعاد بدنه، شرایط خنککاری و نوع سنسور حرارتی نیز باید با سیستم مقصد مطابقت داشته باشند.
قیمت 2MBI450VX-120-50 بسته به موجودی، شرایط واردات و وضعیت بازار قطعات صنعتی متغیر است. اگر این ماژول برای تعمیر اینورتر، سروو درایو یا UPS تهیه میشود، بهتر است تصویر قطعه قبلی و مدل دستگاه نیز هنگام استعلام برای توکل الکترونیک ارسال شود تا بررسی دقیقتری انجام گیرد.
2MBI450VX-120-50| مشخصه فنی | مقدار |
|---|---|
| سازنده | Fuji Electric |
| سری | V Series |
| نوع قطعه | ماژول قدرت IGBT |
| ساختار داخلی | 2-in-1 / Half-Bridge |
| ولتاژ کلکتور-امیتر | VCES = 1200 V |
| جریان در 100°C | IC = 450 A |
| جریان در 25°C | IC = 600 A |
| جریان پیک | IC pulse = 900 A |
| ولتاژ گیت-امیتر | VGES = ±20 V |
| توان تلفاتی هر IGBT | 2270 W |
| حداکثر دمای پیوند | 175°C |
| دمای کاری در سوئیچینگ | حداکثر 150°C |
| ولتاژ ایزولاسیون | 2500 VAC |
| سنسور حرارتی | Thermistor داخلی |
| وزن تقریبی | 350 g |
مقادیر اصلی ولتاژ، جریان، توان تلفاتی و شرایط حرارتی از جدول Absolute Maximum Ratings دیتاشیت استخراج شدهاند.
یکی از مزیتهای مهم 2MBI450VX-120-50 طراحی Half-Bridge یکپارچه آن است. قرار گرفتن دو IGBT و دیودهای مربوطه در یک ماژول، پیادهسازی بخش قدرت اینورتر را سادهتر میکند و تعداد اتصالات خارجی را کاهش میدهد.
ساختار کمالقایی ماژول نیز برای کاربردهای سوئیچینگ قدرت اهمیت دارد. Fuji Electric علاوه بر Low VCE(sat)، استفاده از ترمینالهای Press-Fit بدون لحیم را نیز جزو ویژگیهای این سری اعلام کرده است.
وجود Thermistor داخلی نیز امکان پایش دمای ماژول را فراهم میکند. در دیتاشیت، مقاومت تیپیک ترمیستور در 25 درجه سانتیگراد 5 kΩ ذکر شده است.
سازنده برای 2MBI450VX-120-50 کاربردهای متنوعی در تجهیزات صنعتی و انرژی معرفی کرده است. این کاربردها شامل اینورترهای درایو موتور، سروو درایوهای AC و DC، سیستمهای برق بدون وقفه UPS، توربینهای بادی و سیستمهای Power Conditioning خورشیدی هستند.
به همین دلیل این ماژول برای تجهیزاتی مناسب است که نیاز به کنترل جریانهای بالا، سوئیچینگ در سطح توان صنعتی و ساختار Half-Bridge دارند.
پیش از سفارش 2MBI450VX-120-50 حتماً شرایط درایو گیت، جریان واقعی مدار، دمای کیس و هیتسینک بررسی شوند. جریان 600 A مربوط به دمای کیس 25 درجه است، در حالی که مقدار جریان در Tc = 100°C برابر 450 A اعلام شده است. این تفاوت نشان میدهد شرایط حرارتی در انتخاب و استفاده صحیح از ماژول بسیار مهم است.
همچنین پینآوت و ابعاد بدنه باید با ماژول قبلی دستگاه تطبیق داده شوند. وزن تیپیک این محصول 350 g است و نقشه مکانیکی کامل آن در صفحه اول دیتاشیت ارائه شده است.
در خرید ماژولهای IGBT پرقدرت، انتخاب دقیق پارتنامبر اهمیت زیادی دارد. توکل الکترونیک امکان استعلام 2MBI450VX-120-50 را بر اساس کد کامل محصول و مشخصات دستگاه فراهم میکند.
اگر ماژول برای تعمیر یک اینورتر یا سروو درایو صنعتی تهیه میشود، ارسال عکس قطعه قبلی و مدل دستگاه میتواند به کاهش احتمال خرید مدل نامناسب کمک کند. برای اطلاع از قیمت، موجودی و شرایط تأمین نیز بهتر است پارتنامبر کامل هنگام استعلام اعلام شود.
2MBI450VX-120-50 چه نوع قطعهای است؟
یک ماژول IGBT دوگانه 2-in-1 ساخت Fuji Electric از سری V است.
ولتاژ و جریان نامی آن چقدر است؟
ولتاژ VCES برابر 1200 V و جریان آن در دمای کیس 100 درجه برابر 450 A است.
آیا این قطعه IPM است؟
خیر. این محصول یک ماژول IGBT قدرت است و Driver هوشمند داخلی ندارد.
آیا سنسور دما دارد؟
بله، Thermistor داخلی برای پایش دمای ماژول در نظر گرفته شده است.
آیا برای اینورتر موتور مناسب است؟
بله. Inverter for Motor Drives یکی از کاربردهای مستقیم ذکرشده توسط Fuji Electric برای این مدل است.
| Part Number | 2MBI450VX-120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 450A-1200V |
