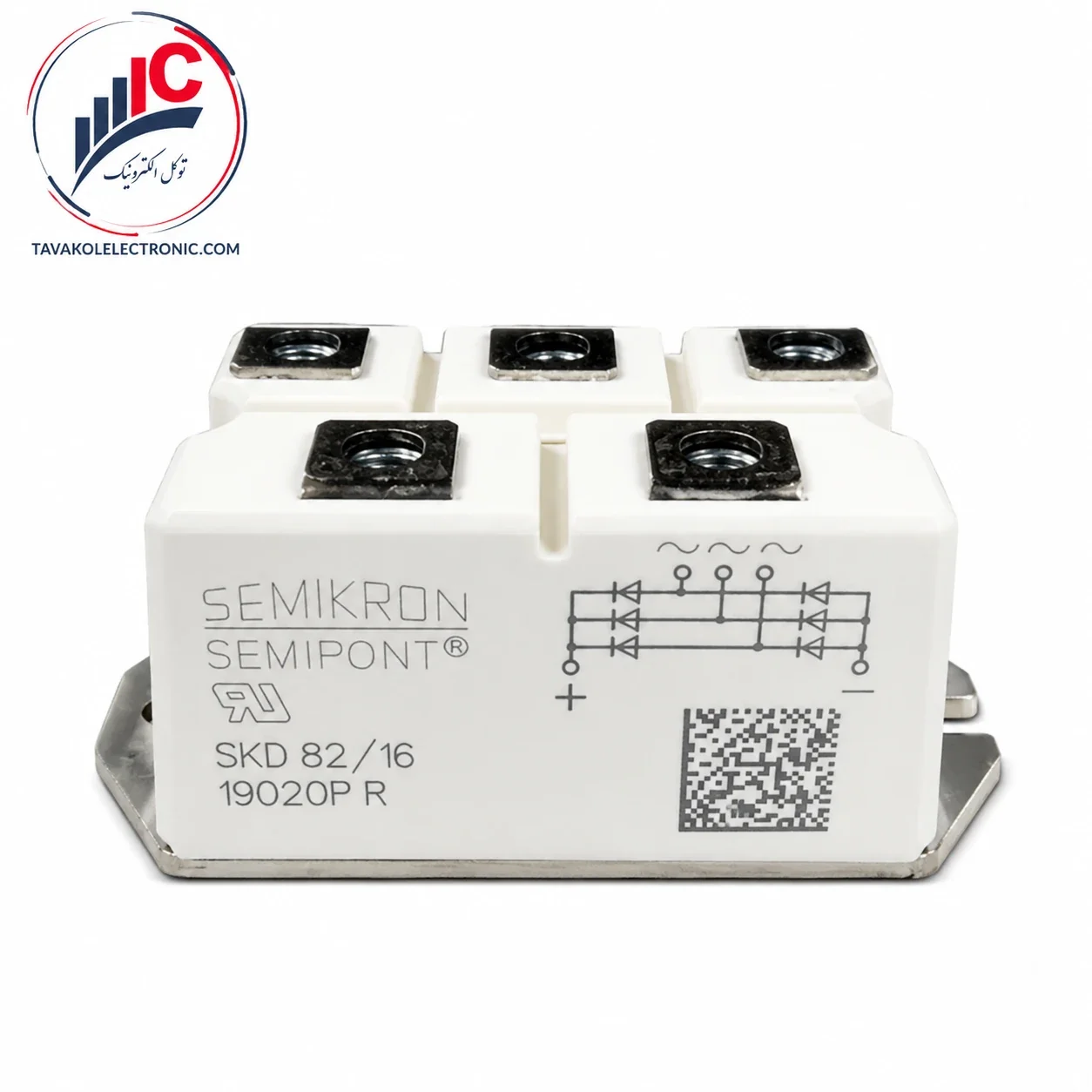

پل دیود سه‌فاز سمیکرون مدل SKD82/16

معرفی فروشگاهی محصول

SKD82/16 یک پل دیود سه‌فاز سمیکرون از سری SEMIPONT 3 است که برای یکسو‌سازی برق سه‌فاز در مدارهای قدرت صنعتی استفاده می‌شود. این قطعه در دیتاشیت با عنوان Power Bridge Rectifier معرفی شده و برای تجهیزاتی مناسب است که به یک رکتیفایر سه‌فاز صنعتی با تحمل جریان مناسب، نصب مطمئن و عملکرد پایدار نیاز دارند.

این محصول در بخش ورودی منابع تغذیه صنعتی، درایوهای فرکانس متغیر، شارژر باتری صنعتی و مدارهای تغذیه میدان موتور DC کاربرد دارد. طراحی مقاوم، صفحه پایه ایزوله، ترمینال‌های پیچی و قابلیت نصب روی هیت‌سینک باعث شده خانواده SKD82/16 در تعمیرات بردهای قدرت، تابلوهای صنعتی و تجهیزات تبدیل توان، گزینه‌ای قابل اعتماد باشد.

این قطعه IGBT یا رکتیفایر کنترل‌شونده تریستوری نیست؛ بلکه یک پل دیود سه‌فاز غیرکنترل‌شونده است. بنابراین هنگام خرید باید کد کامل روی لیبل، کلاس ولتاژ، جریان، ابعاد نصب و پین‌آوت با قطعه معیوب دستگاه تطبیق داده شود.

برای استعلام قیمت و موجودی پل دیود SKD82 اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم محصول SKD82/16

• پل دیود سه‌فاز SEMIKRON مناسب مدارهای رکتیفایر صنعتی.
• طراحی‌شده برای تبدیل برق AC سه‌فاز به DC در تجهیزات قدرت.
• مناسب برای رکتیفایر ورودی اینورتر و درایوهای فرکانس متغیر.
• قابل استفاده در منابع تغذیه DC صنعتی و شارژرهای باتری.
• دارای ساختار SEMIPONT 3 با کیس مقاوم و صفحه پایه ایزوله.
• تحمل جریان Surge بالا برای شرایط راه‌اندازی و بارهای صنعتی.
• نصب آسان روی هیت‌سینک با ترمینال‌های پیچی.
• عرضه‌شده در کلاس‌های ولتاژی مختلف تا 1800V.
• گزینه مناسب برای تعمیر تجهیزات دارای Semikron Bridge Rectifier.
• انتخاب قابل اعتماد برای خریداران صنعتی که به دنبال رکتیفایر سه‌فاز 80 آمپر هستند.

کاربردهای صنعتی

طبق دیتاشیت، خانواده SKD82/16 برای کاربردهای زیر معرفی شده است:

• Three Phase Rectifiers for Power Supplies یا رکتیفایر سه‌فاز منابع تغذیه
• Input Rectifiers for Variable Frequency Drives یا رکتیفایر ورودی درایوهای فرکانس متغیر
• Rectifiers for DC Motor Field Supplies یا رکتیفایر تغذیه میدان موتور DC
• Battery Charger Rectifiers یا رکتیفایر شارژر باتری
• تابلوهای برق صنعتی
• منابع تغذیه DC توان بالا
• مدارهای ورودی اینورتر و درایو صنعتی
• تجهیزات کنترل توان و ماشین‌آلات صنعتی

در این تجهیزات، خرابی پل دیود می‌تواند باعث پریدن فیوز، قطع باس DC، داغ شدن ترمینال‌ها یا آسیب به خازن‌های DC Link شود. به همین دلیل قبل از نصب قطعه جدید، بررسی مدار اطراف ماژول اهمیت زیادی دارد.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

نکات مهم قبل از خرید

این محصول یک پل دیود سه‌فاز صنعتی است و مدار فرمان گیت ندارد. بنابراین نباید با ماژول IGBT، IPM یا رکتیفایر تریستوری اشتباه گرفته شود. وظیفه اصلی آن یکسو‌سازی برق سه‌فاز و ایجاد باس DC در تجهیزات قدرت است.

قبل از خرید یا جایگزینی، بهتر است این موارد بررسی شوند:

• کد کامل روی لیبل قطعه، مثل SKD82/16 یا SKD82/18
• کلاس ولتاژی موردنیاز دستگاه
• جریان کاری مدار و جریان لحظه‌ای Surge
• پین‌آوت و نحوه اتصال ترمینال‌ها
• سلامت فیوزهای ورودی
• وضعیت خازن‌های DC Link
• سلامت اتصالات باس DC
• سطح هیت‌سینک و کیفیت خمیر سیلیکون
• گشتاور پیچ‌های نصب و ترمینال‌ها
• علت خرابی قطعه قبلی

در قطعات قدرت صنعتی، انتخاب مدل فقط بر اساس ظاهر کافی نیست. اگر کلاس ولتاژ یا جریان اشتباه انتخاب شود، احتمال خرابی دوباره رکتیفایر در زمان راه‌اندازی یا زیر بار وجود دارد.

مدل‌های ولتاژی خانواده SKD 82

انتخاب مدل مناسب باید بر اساس ولتاژ کاری دستگاه و حاشیه اطمینان مدار انجام شود. استفاده از مدل با کلاس ولتاژی پایین‌تر بدون بررسی فنی می‌تواند باعث خرابی مجدد پل دیود شود.

مقادیر فنی مهم

نکته مهم درباره نصب و جایگزینی SKD82/16

این پل دیود معمولاً در بخش ورودی مدارهای قدرت قرار می‌گیرد و برق سه‌فاز را به ولتاژ DC تبدیل می‌کند. اگر قطعه قبلی سوخته باشد، فقط تعویض رکتیفایر کافی نیست؛ باید مسیر ورودی، فیوزها، خازن‌های DC Link، ترمینال‌ها و وضعیت خنک‌کاری نیز بررسی شوند.

در زمان نصب، سطح تماس با هیت‌سینک باید تمیز و صاف باشد. استفاده از خمیر سیلیکون مناسب، بستن صحیح پیچ‌ها و محکم بودن ترمینال‌ها باعث کاهش دمای کاری و افزایش عمر قطعه می‌شود. اتصال ضعیف در ترمینال‌ها می‌تواند باعث داغی، افت ولتاژ و آسیب دوباره به ماژول شود.

برای تجهیزات صنعتی که توقف آن‌ها هزینه‌بر است، انتخاب قطعه اورجینال و تطبیق دقیق با مدل قبلی اهمیت زیادی دارد.

چرا خرید SKD82 از توکل الکترونیک؟

در قطعاتی مثل پل دیود سه‌فاز سمیکرون، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. نمونه‌های بی‌کیفیت یا ناسازگار ممکن است در تست اولیه سالم به نظر برسند، اما زیر بار صنعتی باعث پریدن فیوز، داغ شدن ترمینال‌ها، آسیب به خازن‌های لینک DC یا توقف دستگاه شوند.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، پل دیود سه‌فاز، رکتیفایر صنعتی، دیود، تریستور، IGBT، IPM و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، کارخانه‌ها و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید پل دیود SEMIKRON و دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

SKD82 چه نوع قطعه‌ای است؟

SKD82/16 یک پل دیود سه‌فاز قدرت از برند SEMIKRON و سری SEMIPONT 3 است. این قطعه برای تبدیل برق سه‌فاز AC به DC در مدارهای صنعتی استفاده می‌شود.

آیا این محصول ماژول IGBT است؟

خیر. این قطعه IGBT نیست؛ بلکه یک Power Bridge Rectifier یا رکتیفایر پل دیودی سه‌فاز است و مدار فرمان گیت ندارد.

ولتاژ و جریان این پل دیود چقدر است؟

جریان خروجی خانواده 80A است و مدل‌های مختلف آن تا کلاس ولتاژی 1800V عرضه می‌شوند. مدل دقیق باید از روی کد کامل قطعه مشخص شود.

این قطعه در چه تجهیزاتی استفاده می‌شود؟

این محصول در منابع تغذیه صنعتی، ورودی درایوهای فرکانس متغیر، شارژر باتری صنعتی، تغذیه میدان موتور DC و مدارهای تبدیل AC به DC کاربرد دارد.

تفاوت مدل‌های SKD82/16 و SKD82/18 چیست؟

این مدل‌ها از یک خانواده هستند اما کلاس ولتاژی متفاوت دارند. مدل /16 برای 1600V و مدل /18 برای 1800V معرفی شده است. برای جایگزینی، کلاس ولتاژی دستگاه باید بررسی شود.

قبل از تعویض چه مواردی باید بررسی شود؟

قبل از تعویض باید فیوزهای ورودی، خازن‌های DC Link، ترمینال‌ها، باس DC، هیت‌سینک، خمیر سیلیکون و علت خرابی قطعه قبلی بررسی شوند.

آیا مدل‌های دیگر خانواده SKD82/16 جایگزین هم هستند؟

جایگزینی فقط زمانی درست است که کلاس ولتاژ، جریان، پین‌آوت، ابعاد و شرایط نصب با دستگاه تطبیق داشته باشد. شباهت ظاهری یا نزدیک بودن کد برای انتخاب قطعه کافی نیست.
