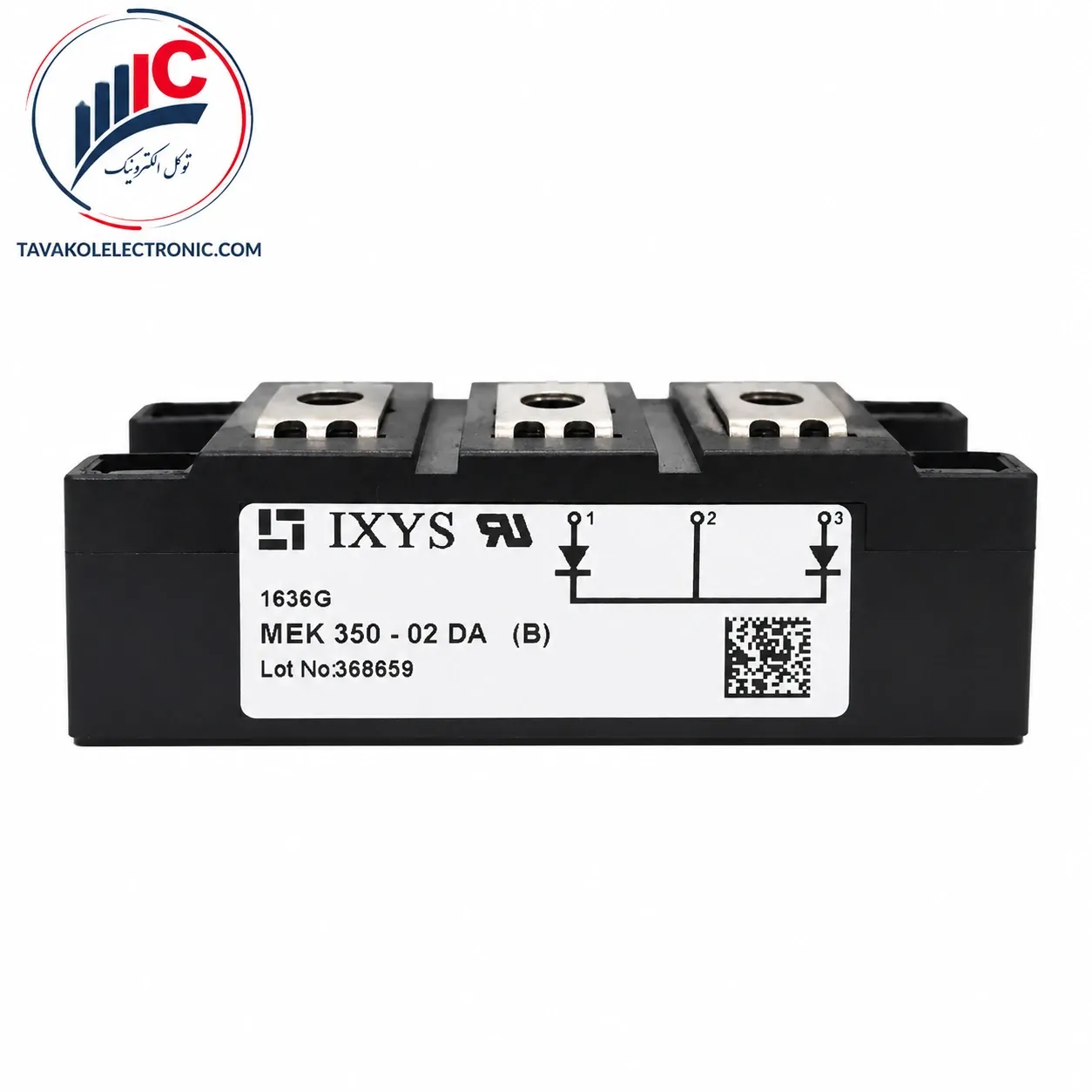

ماژول دیود مدل MEK350-02DA یک دیود اپیتاکسیال با بازیابی سریع (FRED) تولید شده توسط کمپانی معتبر IXYS است. این ماژول برای استفاده در صنایع اتوماسیون، الکترونیک قدرت و تجهیزات سوییچینگ فرکانس بالا طراحی شده است. بهرهگیری از چیپهای پسیو شده مسطح (Planar passivated chips) و بیسپلیت سرامیکی DCB در پکیج استاندارد بینالمللی این قطعه، قابلیت اطمینان بالا و مدیریت حرارتی فوقالعادهای را در شرایط صنعتی سنگین فراهم میکند. رفتار بازیابی نرم (Soft recovery behaviour) و زمان بازیابی بسیار کوتاه، باعث کاهش قابل توجه تلفات سوییچینگ در این ماژول میشود.
پارامترهای زیر مستقیماً از دیتاشیت رسمی شرکت سازنده استخراج شدهاند تا مهندسین طراح بتوانند محاسبات دقیق مدار خود را بر این اساس انجام دهند:
| پارامتر فنی | نماد اختصاری | مقدار نامی | واحد |
| برند سازنده | – | IXYS | – |
| مدل قطعه | Type | MEK350-02DA | – |
| حداکثر ولتاژ معکوس تکراری | V_RRM | 200 | ولت |
| حداکثر جریان مستقیم متوسط | I_FAVM | 356 | آمپر |
| زمان بازیابی معکوس | t_rr | 150 | نانوثانیه |
| ولتاژ ایزولاسیون (۱ ثانیه) | V_ISOL | 3600 | ولت متناوب |
| تحمل جریان سرج (پالس ۱۰ میلیثانیه) | I_FSM | 2400 | آمپر |
| حداکثر توان تلفاتی | P_tot | 875 | وات |
| وزن ماژول | Weight | 150 | گرم |
با توجه به مشخصات دینامیکی و استاتیکی، استفاده از قطعه MEK350-02DA در ۵ حوزه زیر به شدت توصیه میشود:
استفاده به عنوان دیود آنتیپارالل در تجهیزات سوییچینگ فرکانس بالا.
استفاده به عنوان دیود هرزگرد (Free wheeling diode) در کانورترها و مدارهای کنترل موتور.
تجهیزات گرمایش و ذوب القایی (کوره القایی).
سیستمهای منابع تغذیه بدون وقفه (UPS) با توان بالا.
دستگاههای جوشکاری صنعتی و پاککنندههای اولتراسونیک.
در طراحی و تعمیر تجهیزات الکترونیک قدرت، استفاده از نیمههادیهای اورجینال برای جلوگیری از خرابیهای پرهزینه و توقف خطوط تولید امری حیاتی است. قطعاتی مانند دیودهای FRED نیازمند عملکرد پایدار در فرکانسهای بالا و تلفات توان پایین هستند. فروشگاه توکل الکترونیک به عنوان تامینکننده تخصصی قطعات نیمههادی، اصالت کامل ماژولهای IXYS را برای پروژههای اتوماسیون، B2B و اورهال کارخانجات تضمین میکند. کلیه قطعات ارائه شده از نظر سلامت فیزیکی و تطابق با مقادیر اعلامی در دیتاشیت بررسی میشوند تا مهندسین صنایع و طراحان مدار با اطمینان خاطر خرید خود را انجام دهند.
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
۱. چرا قطعه MEK350-02DA برای سوییچینگ فرکانس بالا مناسب است؟
این قطعه دارای زمان بازیابی معکوس معادل 150 نانوثانیه است. این زمان کوتاه به همراه رفتار بازیابی نرم، منجر به کاهش نویز سوییچینگ و افت چشمگیر تلفات دینامیکی مدار میشود.
۲. میزان تحمل ولتاژ ایزولاسیون در این ماژول چه مقدار است؟
بر اساس استاندارد UL (کد E 72873)، این ماژول دارای بیسپلیت سرامیکی DCB است و ولتاژ ایزولاسیون آن برای مدت زمان ۱ دقیقه برابر با 3000 ولت و برای یک پالس ۱ ثانیهای برابر با 3600 ولت میباشد.
۳. این دیود تا چه جریانی را به صورت لحظهای (Surge) تحمل میکند؟
در شرایط دمای اتصال ۴۵ درجه سانتیگراد و برای یک پالس سینوسی ۱۰ میلیثانیهای در فرکانس ۵۰ هرتز، تحمل جریان سرج (I_FSM) این ماژول 2400 آمپر است.
۴. جریان نشتی معکوس MEK350-02DA چقدر است؟
جریان نشتی معکوس (I_R) در دمای اتاق (۲۵ درجه سانتیگراد) حداکثر 3 میلیآمپر است. البته این مقدار در دمای کاری ۱۲۵ درجه سانتیگراد به حداکثر 80 میلیآمپر افزایش مییابد.
۵. گشتاور استاندارد برای بستن پیچهای ترمینال MEK350-02DA چقدر باید باشد؟
گشتاور اتصال ترمینالها با پیچ M6 باید بین 4.50 الی 5.50 نیوتنمتر تنظیم گردد.
| Part Number | MEK350-02DA |
|---|---|
| برند | IXYS |
| مشخصات فنی | 356A-200V |
