ماسفت IRF450

ویژگی‌ها
Part NumberIRF450
پکیجTO-3
Channel TypeN-Channel
مشخصات فنیVDS: 500 V, ID: 13 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

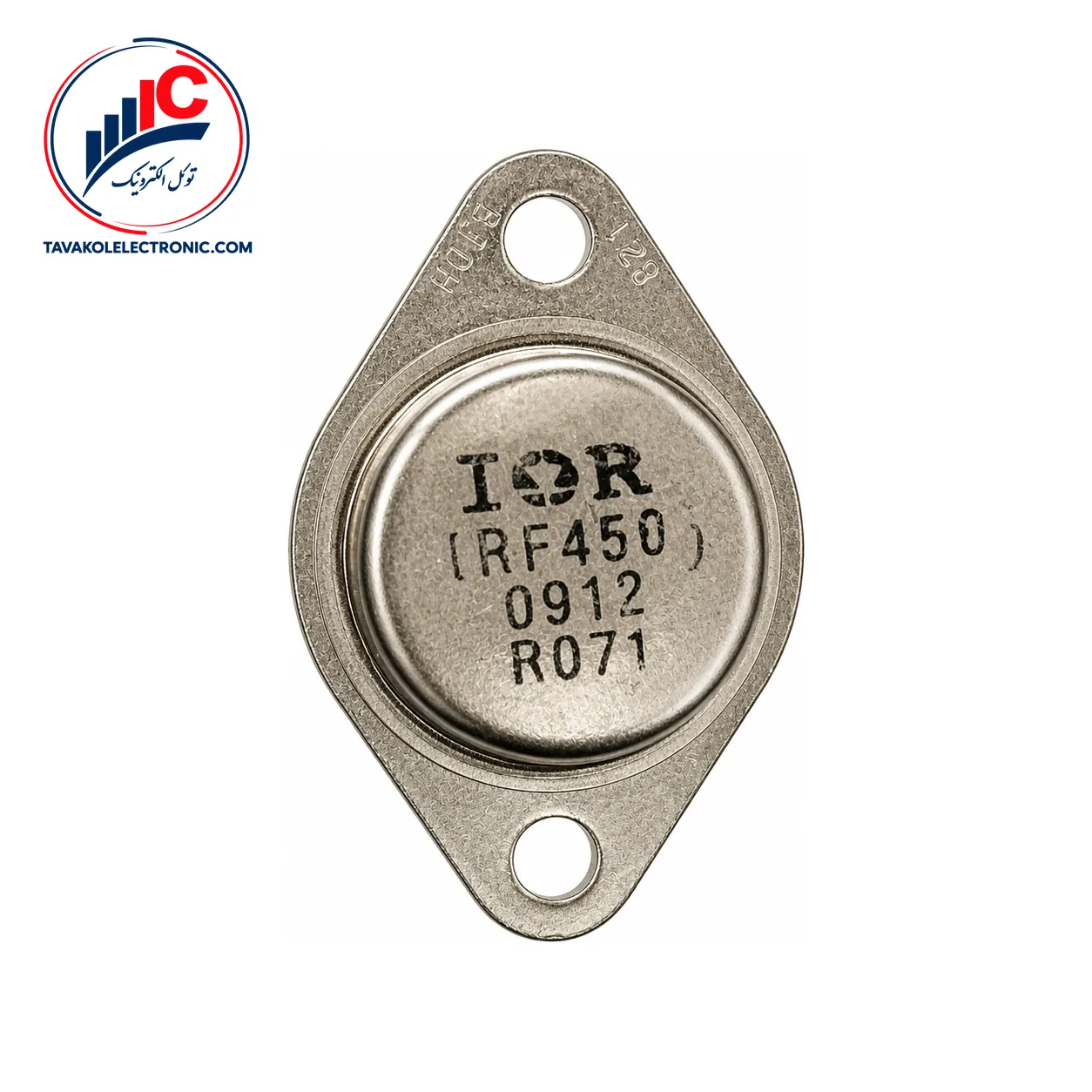

معرفی ماسفت IRF450

ماسفت IRF450 یک ترانزیستور قدرت MOS از نوع N-channel و enhancement-mode است که در کاربردهای سوئیچینگ قدرت استفاده می‌شود. این قطعه توسط STMicroelectronics تولید شده و در مدارهایی مثل منابع تغذیه سوئیچینگ، منابع تغذیه بدون وقفه (UPS) و کنترل سرعت موتور به‌کار می‌رود.

در انتخاب این ماسفت، نوع کانال، ولتاژ شکست، مقاومت روشن و شرایط درایو گیت اهمیت دارد. قابلیت عملکرد این خانواده در فرکانس‌های بالاتر از 100 kHz هم برای بررسی مدارهای سوئیچینگ سریع قابل توجه است، هرچند نتیجه نهایی به توپولوژی مدار، بار و طراحی درایور گیت وابسته است.


مشخصات فنی IRF450

پارامتر مقدار و شرایط
نوع قطعه ماسفت قدرت N-channel، enhancement-mode
ولتاژ شکست Drain-Source 500 V در ID = 250 µA و VGS = 0
مقاومت روشن Drain-Source حداکثر 0.4 Ω در VGS = 10 V و ID = 7.2 A
ولتاژ آستانه گیت 2 تا 4 V در ID = 250 µA
ظرفیت ورودی 3000 pF
زمان روشن‌شدن 35 ns در VDD = 210 V و ID = 7.0 A

ولتاژ شکست Drain-Source برابر 500 V در شرایط ID = 250 µA و VGS = 0 مشخص شده است. این مقدار با حد مطلق ولتاژ Drain-Source تفاوت مفهومی دارد و نباید بدون بررسی شرایط کاری، به‌عنوان ولتاژ کار عادی مدار در نظر گرفته شود.

عملکرد سوئیچینگ IRF450

مقاومت روشن Drain-Source حداکثر 0.4 Ω است؛ این مقدار در VGS برابر 10 V و ID برابر 7.2 A اعلام شده و برای ارزیابی تلفات رسانایی در شرایط مشخص به کار می‌رود. زمان روشن‌شدن نیز 35 ns در VDD = 210 V و ID = 7.0 A است.

زمان تأخیر خاموش‌شدن 150 ns تحت شرایط آزمون مدار سوئیچینگ و بار کل گیت 120 nC در VGS = 10 V، ID = 13 A و VDS برابر 0.8 برابر بیشینه نامی گزارش شده است. این مشخصات در انتخاب درایور گیت و بررسی رفتار قطعه در فرکانس‌های بالا اهمیت دارند.

محدودیت‌های طراحی و حرارتی

ولتاژ Drain-Source برابر 500 V با VGS = 0 و جریان Drain پیوسته 13 A در دمای بدنه 25°C، هر دو به‌عنوان حد مطلق مجاز تعریف شده‌اند. این اعداد نشان‌دهنده کار عادی یا تضمین عملکرد در هر شرایطی نیستند. ولتاژ Gate-Source نیز نباید از محدوده مطلق ±20 V فراتر رود و حداکثر دمای پیوند 150°C است.

مقاومت حرارتی اتصال تا بدنه حداکثر 0.83°C/W اعلام شده است. در طراحی عملی، دفع حرارت و شرایط نصب باید متناسب با توان تلفاتی و وضعیت واقعی مدار بررسی شوند.


کاربردهای IRF450 در مدار

این قطعه برای منابع تغذیه سوئیچینگ، UPS و مدارهای کنترل سرعت موتور معرفی شده است. مشخصه فرکانسی بالاتر از 100 kHz آن را به گزینه‌ای قابل بررسی برای طراحی‌هایی تبدیل می‌کند که به سوئیچینگ سریع نیاز دارند. انتخاب نهایی باید با ولتاژ و جریان مدار، شیوه تحریک گیت، تلفات و مدیریت حرارتی هماهنگ باشد.

برای بررسی گروه‌های مرتبط، عبارت مشاهده ماسفت را دنبال کنید. پیش از سفارش، تطبیق دقیق پارت‌نامبر با قطعه موردنیاز مدار اهمیت دارد؛ به‌خصوص اگر محصول برای تعمیر یا جایگزینی قطعه‌ای در برد موجود تهیه می‌شود.


قیمت و خرید IRF450 از توکل الکترونیک

برای استعلام قیمت و موجودی روز IRF450 با توکل الکترونیک در ارتباط باشید.


سؤالات متداول درباره IRF450

IRF450 چه نوع قطعه‌ای است؟

یک ماسفت قدرت N-channel از نوع enhancement-mode است که در منابع تغذیه سوئیچینگ، UPS و کنترل سرعت موتور کاربرد دارد.

آیا 500 V ولتاژ کاری عادی قطعه است؟

خیر. 500 V در یک مشخصه به‌عنوان ولتاژ شکست در شرایط تعیین‌شده و در مشخصه دیگر به‌عنوان حد مطلق ولتاژ Drain-Source آمده است. این مقدار نباید بدون درنظرگرفتن حاشیه اطمینان و شرایط واقعی مدار، ولتاژ کاری پیوسته فرض شود.

برای خرید چه مواردی را بررسی کنیم؟

برای دریافت اطلاعات سفارش و موجودی روز با توکل الکترونیک در ارتباط باشید.


جمع‌بندی و سفارش IRF450

این ماسفت قدرت N-channel با ولتاژ شکست 500 V، مقاومت روشن حداکثر 0.4 Ω در شرایط مشخص و قابلیت استفاده در مدارهای سوئیچینگ است. برای دریافت قیمت، موجودی و شرایط تأمین، سفارش خود را با پارت‌نامبر دقیق به توکل الکترونیک اعلام کنید.

توضیحات تکمیلی

Part Number

IRF450

پکیج

TO-3

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V, ID: 13 A
