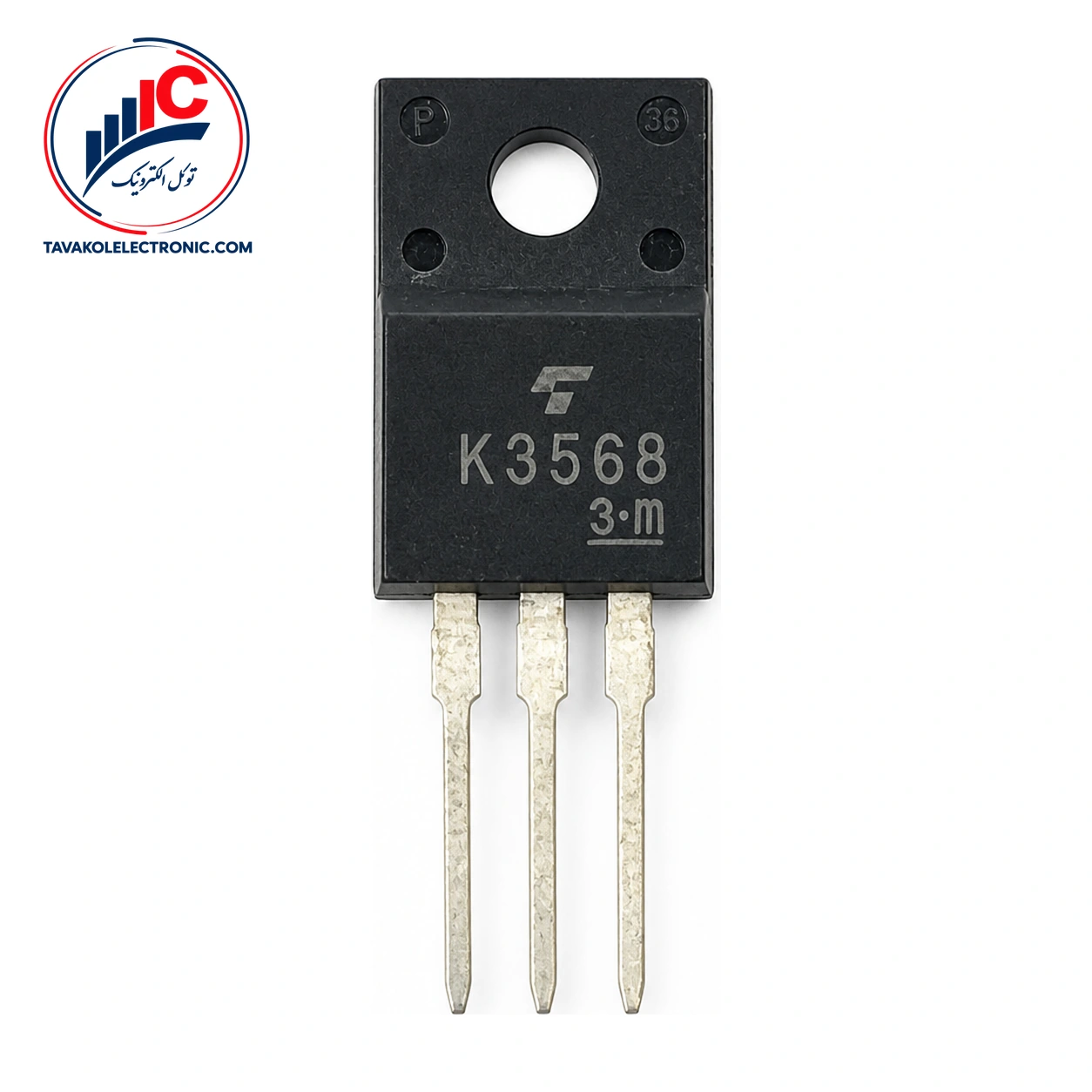

ماسفت 2SK3568 ساخت Toshiba، یک ماسفت سیلیکونی کانال N با عملکرد enhancement-mode است که برای کاربردهای رگولاتور سوئیچینگ مشخص شده است. این قطعه برای طراحانی مناسب است که هنگام انتخاب ماسفت، نوع کانال، پکیج، ولتاژ شکست و پارامترهای کلیدزنی را در کنار شرایط واقعی مدار بررسی می‌کنند.
در انتخاب 2SK3568، تطبیق پارت‌نامبر با فهرست قطعات یا شماره درج‌شده روی برد اهمیت دارد. ولتاژ و جریان مدار، روش درایو گیت و شرایط بار باید جداگانه بررسی شوند؛ چون مقادیر دیتاشیت برای شرایط آزمون یا محدودیت‌های مشخص ارائه شده‌اند.
مقاومت روشن درین-سورس این قطعه در VGS = 10 V و ID = 6 A، مقدار معمولی 0.4 Ω و مقدار حداکثری 0.52 Ω است. ترارسانایی مستقیم نیز در VDS = 10 V و ID = 6 A، مقدار معمولی 8.5 S و حداقل 3.5 S دارد. ولتاژ آستانه گیت از 2.0 V حداقل تا 4.0 V حداکثر، در VDS = 10 V و ID = 1 mA، مشخص شده است.
| مشخصه | مقدار | شرایط |
|---|---|---|
| نوع کانال | N-channel، enhancement-mode | ماسفت سیلیکونی |
| ولتاژ شکست درین-سورس | حداقل 500 V | ID = 10 mA، VGS = 0 V |
| مقاومت روشن | 0.4 Ω معمولی؛ 0.52 Ω حداکثر | VGS = 10 V، ID = 6 A |
| بار کل گیت | 42 nC معمولی | VDD تقریباً 400 V، VGS = 10 V، ID = 12 A |
| زمان خاموش‌شدن | 170 ns معمولی | آزمون سوئیچینگ مشخص‌شده |
پکیج این قطعه با نام‌گذاری TOSHIBA 2-10U1B و استاندارد JEITA SC-67 معرفی شده است. پیش از نصب، ابعاد قطعه و جهت قرارگیری آن را با برد و طراحی مکانیکی خود مقایسه کنید.
پایه‌بندی اعلام‌شده برای این پکیج به شکل زیر است:
– پایه 1: Gate یا گیت – پایه 2: Drain یا درین – پایه 3: Source یا سورس
حداکثر ولتاژ گیت-سورس ±30 V، حداکثر جریان پیوسته درین 12 A و حداکثر جریان پالسی 48 A برای پالس 1 ms، همگی در رده محدودیت‌های مجاز قرار دارند و نباید به‌عنوان شرایط کاری عادی تلقی شوند. حداکثر دمای کانال نیز 150°C است.
کاربرد مشخص‌شده برای قطعه، مدارهای رگولاتور سوئیچینگ است. برای ارزیابی آن، مقاومت روشن، بار گیت و زمان خاموش‌شدن را در کنار توپولوژی مدار و مشخصات درایور گیت بررسی کنید. بار کل گیت 42 nC مقدار معمولی است و زمان خاموش‌شدن 170 ns نیز در آزمون مشخصی با ID = 6 A، تغییر VGS از 10 V به 0 V و VDD تقریباً 200 V به‌دست آمده است؛ بنابراین این مقدار برای همه شرایط کاری قابل تعمیم نیست.
جریان قطع درین حداکثر 100 μA در VDS = 500 V و VGS = 0 V، با دمای محیط 25°C، مشخص شده است. ولتاژ شکست درین-سورس حداقل 500 V نیز در ID = 10 mA و VGS = 0 V، در دمای محیط 25°C، اندازه‌گیری شده است. این دو مشخصه را باید بر اساس تعریف پارامتر و شرایط آزمون تفسیر کرد.
برای مقایسه با انواع ماسفت، ابتدا نوع کانال، پکیج، ترتیب پایه‌ها و نیاز ولتاژی مدار را کنترل کنید. سپس مقاومت روشن، بار گیت و محدودیت‌های جریان را با طراحی خود تطبیق دهید.
برای استعلام قیمت و موجودی روز 2SK3568 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. بررسی پارت‌نامبر پیش از سفارش انجام میشود و ضمانت اصالت کالا نیز ارائه می‌گردد.
پیش از ثبت سفارش، پکیج 2-10U1B، پایه‌بندی و مشخصات موردنیاز مدار خود را با اطلاعات قطعه تطبیق دهید. ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.
2SK3568 یک ماسفت سیلیکونی کانال N با عملکرد enhancement-mode است و برای کاربردهای رگولاتور سوئیچینگ مشخص شده است.
پکیج آن TOSHIBA 2-10U1B مطابق JEITA SC-67 است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
2SK3568 یک ماسفت کانال N ساخت Toshiba با پکیج 2-10U1B، کاربرد مشخص در رگولاتورهای سوئیچینگ و ولتاژ شکست درین-سورس حداقل 500 V است. برای ثبت سفارش، پارت‌نامبر و تعداد موردنیاز را اعلام کنید تا قیمت و موجودی روز، شرایط فروش و در صورت نیاز پیش‌فاکتور اعلام شود.
| Part Number | 2SK3568 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |
ماسفت 2SK3568
