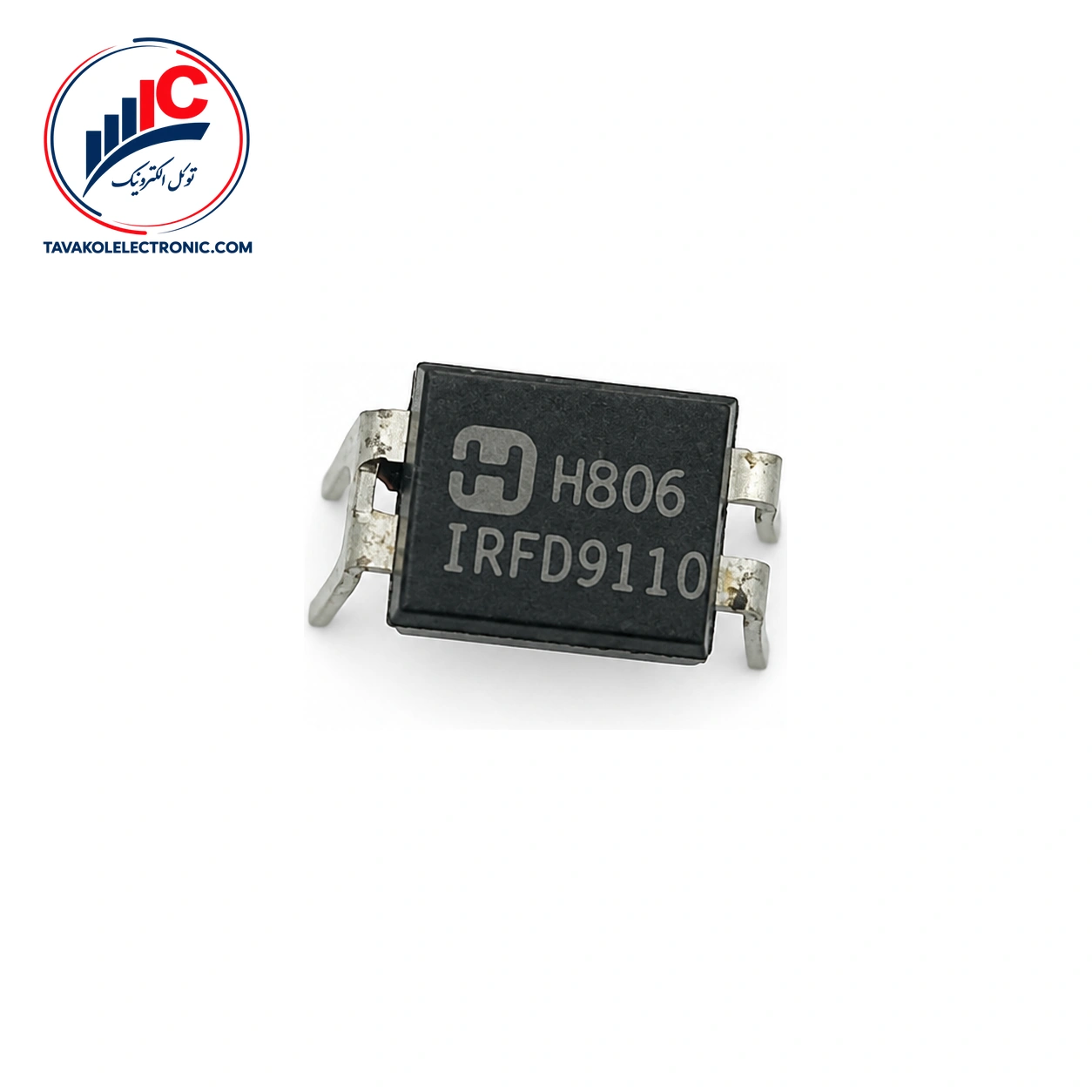

ماسفت IRFD9110

ویژگی‌ها
Part NumberIRFD9110
پکیجDIP
Channel TypeP-Channel
مشخصات فنیVDS: -100 V, ID: -0.7 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFD9110

IRFD9110 یک ماسفت قدرت سیلیکون‌گیت از نوع کانال P و حالت افزایشی است. این قطعه در پکیج HEXDIP عرضه می‌شود و باید در طراحی، نوع کانال و ساختار نصب آن را با مدار موجود هماهنگ کنید. کاربرد آن در مدارهایی است که به یک ماسفت کانال P برای بخش سوئیچینگ نیاز دارند.

کاربردهای این قطعه شامل رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای سوئیچینگ دوقطبی توان بالا است.

ویژگی‌های کلیدی IRFD9110

– ماسفت قدرت کانال P با گیت سیلیکونی و حالت افزایشی – پکیج HEXDIP – ولتاژ شکست درین-سورس: حداقل ‎-100 V‎ با شرط ‎ID = -250 µA‎ و ‎VGS = 0 V‎ – جریان درین حالت روشن: حداقل ‎-0.7 A‎ با ‎VGS = -10 V‎ – مقاومت روشن درین-سورس: ‎1.000 Ω‎ تیپیک و ‎1.200 Ω‎ حداکثر


مشخصات فنی IRFD9110 برای انتخاب

مقادیر زیر برای بررسی اولیه این ماسفت در مدارهای سوئیچینگ کاربردی هستند. شرایط آزمون کنار هر مقدار آمده و هنگام مقایسه قطعه با نیاز مدار باید در نظر گرفته شود.

پارامتر مقدار شرایط آزمون
نوع کانال P-Channel —
پکیج HEXDIP اطلاعات سفارش
ولتاژ شکست درین-سورس حداقل ‎-100 V‎ ‎ID = -250 µA، VGS = 0 V‎
مقاومت روشن درین-سورس ‎1.000 Ω typ. / 1.200 Ω max.‎ ‎ID = -0.3 A، VGS = -10 V‎
بار کل گیت ‎11 nC typ. / 15 nC max.‎ ‎VGS = -10 V، ID = -0.7 A‎
ظرفیت ورودی ‎180 pF typ.‎ ‎VDS = -25 V، f = 1 MHz‎

ولتاژ آستانه گیت بین ‎-2 V‎ حداقل و ‎-4 V‎ حداکثر اعلام شده و با شرط ‎VGS = VDS‎ و ‎ID = -250 µA‎ سنجیده می‌شود. زمان تأخیر روشن‌شدن نیز ‎15 ns‎ تیپیک و ‎30 ns‎ حداکثر است؛ شرایط آزمون آن شامل ‎VDD = 0.5 × rated BVDSS‎، جریان ‎ID = -0.7 A‎، مقاومت گیت ‎RG = 9.1 Ω‎ و ‎VGS = -10 V‎ است.

محدودیت‌های مهم هنگام استفاده

مقادیر مطلق مجاز را نباید معادل مشخصه عملکرد عادی یا جریان قابل استفاده دائمی در نظر گرفت. ولتاژ شکست مطلق مجاز ‎-100 V‎، جریان درین پیوسته مطلق مجاز ‎-0.7 A‎ و جریان پالسی مطلق مجاز ‎-3.0 A‎ هستند. حداکثر ولتاژ گیت-سورس ‎±20 V‎ است و بازه دمایی اعلام‌شده برای کارکرد و نگهداری ‎-55 تا 150 °C‎ در بخش مقادیر مطلق مجاز قرار دارد.


قیمت و خرید IRFD9110 از توکل الکترونیک

برای مقایسه دسته‌بندی قطعات، عبارت انواع ماسفت را بررسی کنید. پیش از نهایی‌کردن سفارش، کانال P، پکیج HEXDIP و شرایط الکتریکی موردنیاز مدار را با اطلاعات طراحی خود تطبیق دهید. ارسال به سراسر کشور انجام می‌شود.


سؤالات متداول درباره IRFD9110

IRFD9110 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال P از نوع enhancement-mode با گیت سیلیکونی و پکیج HEXDIP است.

کاربردهای این ماسفت چیست؟

برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای سوئیچینگ دوقطبی توان بالا در نظر گرفته شده است.

هنگام سفارش چه اطلاعاتی اعلام شود؟

پیش از ثبت سفارش، پارت‌نامبر را با درخواست خرید خود تطبیق دهید.


جمع‌بندی و سفارش

اگر به ماسفت کانال P در پکیج HEXDIP نیاز دارید، مشخصات مدار و شرایط آزمون را پیش از انتخاب بررسی کنید. برای قیمت، موجودی، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید؛ فروش تکی و تعدادی و ارسال به سراسر کشور در دسترس است.

توضیحات تکمیلی

Part Number

IRFD9110

پکیج

DIP

Channel Type

P-Channel

مشخصات فنی

VDS: -100 V, ID: -0.7 A
