ماسفت 2SK260

ویژگی‌ها
Part Number2SK260
پکیجTO-3
Channel TypeN-Channel
مشخصات فنیVDS: 400 V, ID: 5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

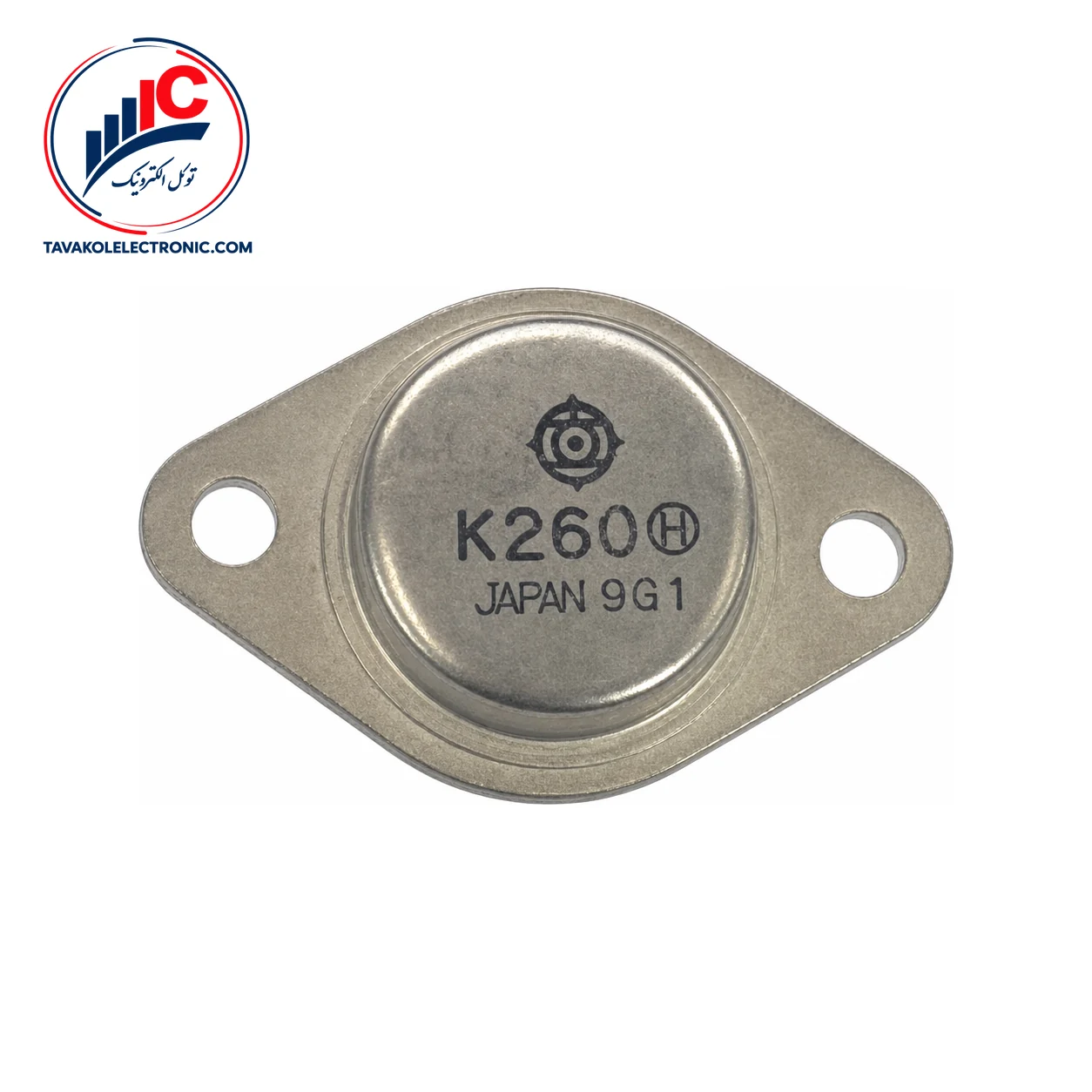

معرفی ماسفت 2SK260

ماسفت 2SK260 یک ترانزیستور MOSFET کانال N است که برای کاربردهای ولتاژ بالا و سرعت بالا طراحی شده است. این قطعه با پکیج TO-3 عرضه می‌شود و هنگام انتخاب آن باید نوع کانال، شرایط مدار، ولتاژهای کاری و آرایش پایه‌ها با نمونه موجود تطبیق داده شود.

پیش از سفارش، پارت‌نامبر درج‌شده روی قطعه یا مدار را بررسی کنید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، بررسی پارت‌نامبر قبل از سفارش و ارائه پیش‌فاکتور را فراهم می‌کند.


مشخصات کلیدی 2SK260 برای انتخاب

این ماسفت برای بررسی در مدارهایی با نیاز به عملکرد ولتاژ بالا و سرعت بالا مناسب است. ولتاژ شکست درین-سورس حداقل 400 V است؛ این مقدار در VGS=0، جریان درین 10 mA و دمای کیس 25°C تعریف شده است. ولتاژ آستانه گیت نیز بین 0.4 V حداقل و 3.0 V حداکثر، در VDS=10 V و ID=10 mA در دمای کیس 25°C اعلام شده است.

مقاومت روشن درین-سورس 2.5 Ω به‌صورت معمول و 3.0 Ω حداکثر است. شرط این اندازه‌گیری VGS=15 V، جریان درین 3 A و دمای کیس 25°C است؛ بنابراین هنگام مقایسه با نیاز مدار، شرایط آزمون را هم در نظر بگیرید.

پارامتر مقدار
نوع قطعه ماسفت کانال N
پکیج TO-3
ولتاژ شکست درین-سورس حداقل 400 V
ولتاژ آستانه گیت 0.4 تا 3.0 V
مقاومت روشن درین-سورس 2.5 Ω معمول، 3.0 Ω حداکثر
مقاومت حرارتی اتصال تا کیس حداکثر 1.67 °C/W

پایه‌های 2SK260 در پکیج TO-3

در پکیج TO-3، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. این ترتیب را پیش از نصب با چیدمان برد و نمونه قبلی تطبیق دهید. مشخص بودن پکیج، بررسی فضای نصب و مسیر انتقال حرارت را پیش از مونتاژ آسان‌تر می‌کند.


نکات فنی و حدود کاری 2SK260

نشتی گیت-سورس حداکثر ±100 µA است و در VGS=±20 V، VDS=0 و دمای کیس 25°C اندازه‌گیری شده است. جریان درین با گیت صفر حداکثر 1 mA است؛ شرط آن VDS=320 V، VGS=0 و دمای کیس 25°C است.

ولتاژ اشباع درین-سورس 7.5 V به‌صورت معمول و 9.5 V حداکثر اعلام شده است. این مشخصه با شرط IF=3 A، VGS=15 V و دمای کیس 25°C ارائه شده است. مقاومت حرارتی اتصال تا کیس حداکثر 1.67 °C/W است؛ در نتیجه وضعیت نصب و دفع حرارت باید با نیاز مدار هماهنگ باشد.

برخی اعداد فقط حد مطلق هستند و نباید آن‌ها را به‌عنوان شرایط کار عادی یا مقدار پیشنهادی طراحی در نظر گرفت. ولتاژ درین-سورس 400 V با VGS=0، ولتاژ گیت-سورس ±20 V، جریان پیوسته درین 5 A و توان تلفاتی کل 125 W از این دسته‌اند و در شرایط ذکرشده برای TC=25°C ثبت شده‌اند. دمای بیشینه اتصال نیز 200°C به‌عنوان حد مطلق درج شده است.

تطبیق مشخصات پیش از نصب

برای انتخاب این قطعه، نوع کانال، پکیج TO-3، ترتیب پایه‌ها و شرایط اندازه‌گیری مشخصات را کنار نیاز واقعی مدار بررسی کنید. نزدیک بودن نام یا ظاهر یک قطعه، به‌تنهایی جایگزینی آن را تأیید نمی‌کند. در صورت نیاز، می‌توانید انواع ماسفت را برای مقایسه گزینه‌های مرتبط بررسی کنید.


قیمت و خرید 2SK260 از توکل الکترونیک

برای دریافت قیمت و موجودی روز این ماسفت، تعداد موردنیاز و اطلاعات سفارش را به توکل الکترونیک اعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور در دسترس است. این قطعه با ضمانت اصالت کالا عرضه می‌شود.


سفارش ماسفت 2SK260

ماسفت 2SK260 با کانال N و پکیج TO-3، گزینه‌ای برای بررسی در کاربردهای ولتاژ بالا و سرعت بالا است. پیش از سفارش، پایه‌ها و شرایط ولتاژ، جریان و حرارت مدار خود را با اطلاعات قطعه تطبیق دهید. برای استعلام موجودی، قیمت و دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید.


سؤالات متداول درباره 2SK260

2SK260 چه نوع قطعه‌ای است؟

2SK260 یک ترانزیستور ماسفت کانال N با پکیج TO-3 است که برای کاربردهای ولتاژ بالا و سرعت بالا طراحی شده است.

پایه‌های این ماسفت چگونه قرار گرفته‌اند؟

در پکیج TO-3، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، این ترتیب را با مدار خود تطبیق دهید.

چگونه قیمت و موجودی را استعلام کنیم؟

تعداد موردنیاز و پارت‌نامبر را به توکل الکترونیک اعلام کنید تا قیمت و موجودی روز و در صورت نیاز پیش‌فاکتور ارائه شود.

توضیحات تکمیلی

Part Number

2SK260

پکیج

TO-3

Channel Type

N-Channel

مشخصات فنی

VDS: 400 V, ID: 5 A
