TBB1469 یک آی‌سی گیرنده FM narrowband از شرکت ETC است که برای تجهیزات گیرنده رادیویی FM به کار می‌رود. این قطعه تبدیل، محدودسازی، دمدولاسیون و پردازش AF سیگنال مدوله‌شده FM را انجام می‌دهد و برای مدارهایی مناسب است که این بخش‌های پردازش را در مسیر دریافت سیگنال نیاز دارند.
پکیج این قطعه P-DIP-16 است. بنابراین پیش از سفارش یا نصب، نوع پکیج و پارت‌نامبر نمونه موردنیاز را با طراحی برد و مشخصات قطعه جایگزین‌نشده خود تطبیق دهید. برای آشنایی با گروه‌های مختلف قطعات میتوانید انواع آی سی را بررسی کنید.
کاربرد اصلی این آی‌سی، تجهیزات گیرنده رادیویی FM و پردازش سیگنال‌های FM-modulated است. مشخصات ارائه‌شده برای آن، بخش‌های RF، تقویت‌کننده محدودکننده و تقویت AF را پوشش می‌دهد. در بخش RF، بهره پیش‌تقویت‌کننده برای بازه فرکانس ورودی ۱۰ تا ۵۰ MHz تعریف شده است؛ به همین دلیل این بازه باید در بررسی مدار دریافت مورد توجه قرار گیرد.
محدوده تغذیه عملکردی قطعه از ۳ تا ۱۲ V است و دمای محیط کاری آن در بازه ۴۰- تا ۸۵+ °C قرار دارد. جریان تغذیه در شرایط Us = 4.5 V و TU = ۳۰- تا ۶۰+ °C، مقدار معمولی ۲.۷ mA و مقدار حداکثر ۴.۰ mA دارد. این شرایط اندازه‌گیری باید هنگام مقایسه با طراحی واقعی در نظر گرفته شوند.
بهره ولتاژ پیش‌تقویت‌کننده RF حداقل ۳۶ dB، معمولاً ۴۲ dB و حداکثر ۴۸ dB است. این مشخصه با شرط fi = 10–50 MHz و gain reduction condition −3 dB ارائه شده است. Noise figure پیش‌تقویت‌کننده RF نیز مقدار معمولی ۶ dB دارد.
پارامتر IF bandwidth در تقویت‌کننده محدودکننده حداقل ۵۰۰ kHz است. در همین بخش، حساسیت محدودکننده مقدار معمولی ۱۰ µV و مقدار حداکثر ۳۰ µV دارد. بهره ولتاژ تقویت‌کننده AF نیز در شرایط UiNF = 1 mV، حداقل ۳۱ dB، معمولاً ۳۷ dB و حداکثر ۴۳ dB اعلام شده است.
ولتاژ مرجع در Us = 4.5 V و TU = ۳۰- تا ۶۰+ °C، حداقل ۱.۹ V، مقدار معمولی ۲.۲ V و حداکثر ۲.۵ V است.
| مشخصه | مقدار |
|---|---|
| عملکرد | گیرنده FM narrowband با تبدیل، محدودسازی، دمدولاسیون و پردازش AF |
| پکیج | P-DIP-16 |
| تغذیه عملکردی | ۳ تا ۱۲ V |
| دمای محیط کاری | ۴۰- تا ۸۵+ °C |
| فرکانس ورودی RF | ۱۰ تا ۵۰ MHz |
| Noise figure RF | ۶ dB معمولی |
برای انتخاب درست، ابتدا نوع کاربرد یعنی تجهیزات گیرنده رادیویی FM، محدوده تغذیه و بازه دمای محیط را بررسی کنید. سپس مشخصات RF و IF را با شرایط مدار مقایسه کنید؛ مقادیر حداقل، معمولی و حداکثر مربوط به پارامترهای مشخص‌شده هستند و نباید بدون توجه به شرط اندازه‌گیری تفسیر شوند.
حداکثر مطلق ولتاژ تغذیه ۱۵ V، حداکثر مطلق جریان بار ۵۰ µA و حداکثر مطلق دمای اتصال ۱۲۵ °C است. این اعداد فقط حدود مجاز مطلق هستند و به‌عنوان شرایط کاری عادی استفاده نمی‌شوند.
این محصول با ضمانت اصالت کالا عرضه میشود. هنگام ثبت سفارش، پارت‌نامبر و پکیج P-DIP-16 را با نیاز پروژه تطبیق دهید تا نمونه موردنظر به‌درستی بررسی شود. امکان بررسی پارت‌نامبر قبل از سفارش نیز وجود دارد؛ برای این کار اطلاعات نمونه و تعداد موردنیاز خود را ارسال کنید.
این قطعه یک آی‌سی گیرنده FM narrowband برای تجهیزات گیرنده رادیویی FM است و تبدیل، محدودسازی، دمدولاسیون و پردازش AF سیگنال FM را انجام می‌دهد.
پکیج مشخص‌شده برای نمونه موردنظر P-DIP-16 است. این مشخصه را پیش از سفارش با فضای نصب و نمونه موردنیاز برد مقایسه کنید.
این آی‌سی برای تجهیزات گیرنده FM با نیاز به تبدیل، محدودسازی، دمدولاسیون و پردازش AF، مشخصات RF و IF مشخصی ارائه می‌کند. تغذیه عملکردی ۳ تا ۱۲ V، دمای محیط کاری ۴۰- تا ۸۵+ °C و پکیج P-DIP-16 از نکات مهم انتخاب آن هستند.
برای اطلاع از قیمت، موجودی و ثبت سفارش، تعداد موردنیاز و مشخصات مدار خود را به توکل الکترونیک اعلام کنید تا تطبیق پارت‌نامبر و شرایط تأمین پیش از خرید انجام شود.
| Part Number | TBB1469 |
|---|---|
| پکیج | P-DIP-16 |

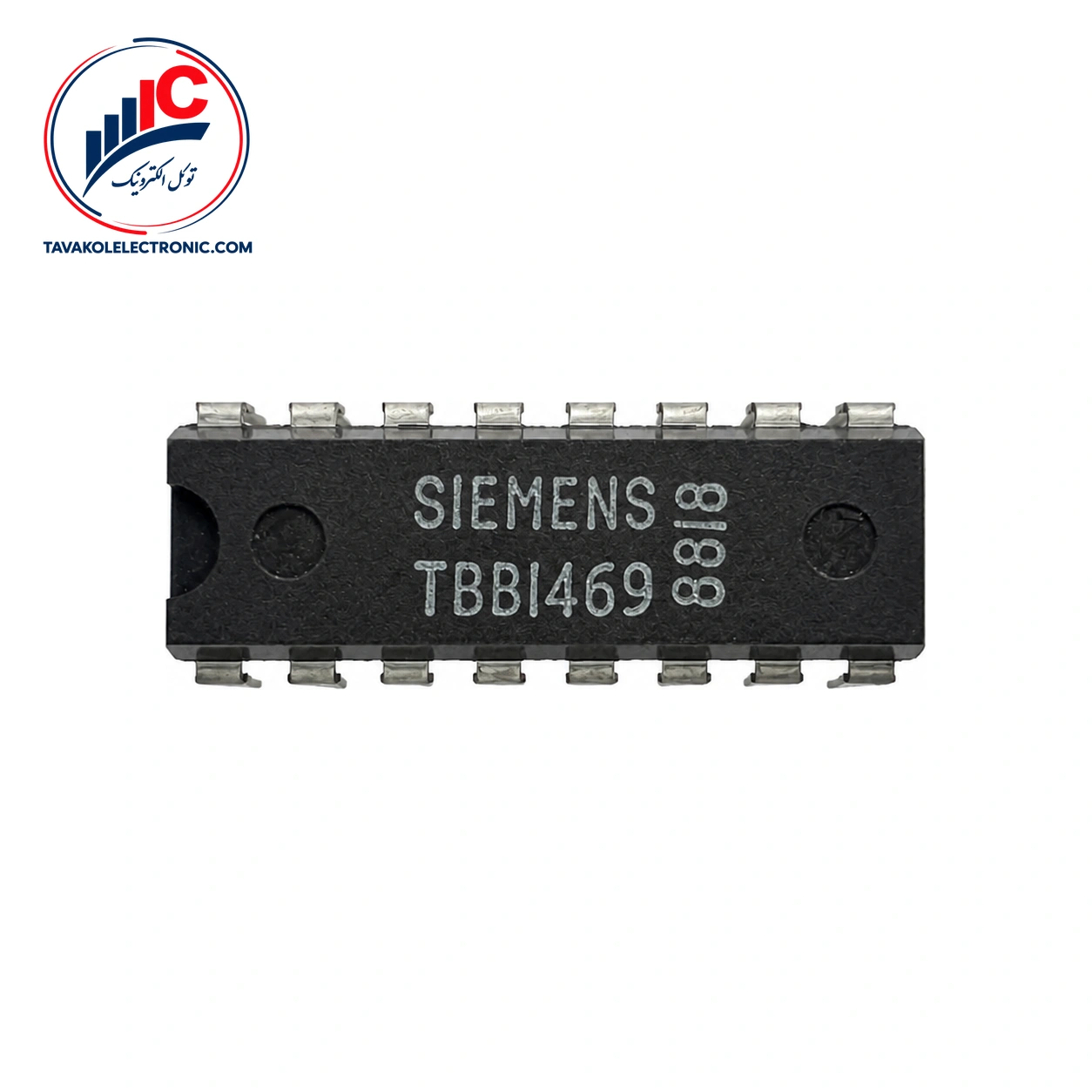

آی سی TBB1469
