این IC محصول Toshiba و یک گیت منطقی NAND چهارگانه است؛ یعنی چهار گیت NAND در یک آیسی قرار دارد و هر گیت دو ورودی دارد. این ساختار برای مدارهای منطقی دارای چند تابع NAND، نقطه شروع مناسبی برای بررسی و انتخاب قطعه است.
در انتخاب قطعات منطقی، ابتدا تابع موردنیاز مدار را با ساختار داخلی قطعه تطبیق دهید و سپس محدوده تغذیه، سطح ورودی و شرایط دمایی را بررسی کنید. برای مقایسه میان انواع آی سی نیز توجه به تابع منطقی و مقادیر الکتریکی، از بررسی نام قطعه به‌تنهایی مهم‌تر است.
تابع این قطعه، NAND چهارگانه دو ورودی است. بنابراین اگر مدار به چهار گیت NAND و دو ورودی برای هر گیت نیاز دارد، این ویژگی باید در ارزیابی اولیه محصول لحاظ شود.
محدوده پیشنهادی ولتاژ تغذیه از 2.0 تا 8.0 V است و در شرایط کاری توصیه‌شده، VSS برابر 0 V در نظر گرفته میشود. محدوده پیشنهادی ولتاژ ورودی نیز از 0 V تا VDD است. بازه دمای کاری توصیه‌شده از −40 °C تا 85 °C اعلام شده است.
در VDD برابر 5 V، حداقل ولتاژ خروجی High برابر 4.95 V و مقدار معمول آن در 25 °C برابر 5.0 V است. در همین سطح تغذیه، حداکثر ولتاژ خروجی Low برابر 0.05 V و مقدار معمول آن در 25 °C برابر 0.0 V است. این مقادیر در شرایط اعلام‌شده معنا دارند و هنگام طراحی باید همراه با وضعیت ورودی و دمای کاری بررسی شوند.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| ولتاژ ورودی High | حداقل 4.0 V | VDD=5 V، از −40 تا 85 °C |
| ولتاژ ورودی Low | حداکثر 1.0 V | VDD=5 V، از −40 تا 85 °C |
| جریان تغذیه بی‌بار | معمولاً 0.001 µA؛ حداکثر 2.0 یا 10 µA | VDD=5 V، ورودی در VSS یا VDD |
| زمان صعود خروجی | معمولاً 26 ns؛ حداکثر 40 ns | VDD=5 V، CL=15 pF، Ta=25 °C |
| زمان نزول خروجی | معمولاً 16 ns؛ حداکثر 30 ns | VDD=5 V، CL=15 pF، Ta=25 °C |
| ظرفیت ورودی | معمولاً 5 pF | VDD=5 V، CL=15 pF، Ta=25 °C |
برای ارزیابی این قطعه، سطح منطقی ورودی و خروجی را در کنار ولتاژ تغذیه موردنظر بررسی کنید. زمان صعود و نزول خروجی نیز با شرایط VDD=5 V، ظرفیت بار 15 pF و دمای محیط 25 °C مشخص شده‌اند؛ بنابراین استفاده از این اعداد باید با توجه به شرایط مدار انجام شود.
مقادیر حداکثر مطلق را با شرایط کاری پیشنهادی اشتباه نگیرید. حداکثر مطلق ولتاژ تغذیه در بازه VSS−0.5 تا VSS+10 V قرار دارد و فقط یک مرز حفاظتی است، نه محدوده کار عادی. حداکثر مطلق جریان ورودی ±10 mA و بازه حداکثر دمای ذخیره‌سازی −65 °C تا 150 °C است.
برای استعلام قیمت و موجودی روز TC40H000P با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این سفارش فراهم است. پیش از نهایی‌کردن خرید، امکان بررسی پارت‌نامبر و شرایط موردنیاز مدار وجود دارد.
این مجموعه با ضمانت اصالت کالا و امکان ارسال به سراسر کشور، پاسخگوی سفارش‌های قطعات الکترونیکی است و حضور فیزیکی در بازار جمهوری تهران دارد.
این IC یک گیت منطقی NAND چهارگانه است که هر گیت آن دو ورودی دارد.
محدوده پیشنهادی ولتاژ تغذیه از 2.0 تا 8.0 V است و در شرایط توصیه‌شده، VSS برابر 0 V در نظر گرفته میشود.
خیر. مقدار VSS−0.5 تا VSS+10 V مربوط به حداکثر مطلق است. برای کارکرد عادی باید محدوده پیشنهادی تغذیه و سایر شرایط کاری رعایت شود.
این IC یک آیسی NAND چهارگانه دو ورودی با تغذیه پیشنهادی 2.0 تا 8.0 V و بازه دمای کاری −40 °C تا 85 °C است. اگر تابع منطقی و شرایط الکتریکی آن با طراحی شما مطابقت دارد، برای بررسی موجودی، دریافت قیمت و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | TC40H000P |
|---|---|
| پکیج | DIP-14 |

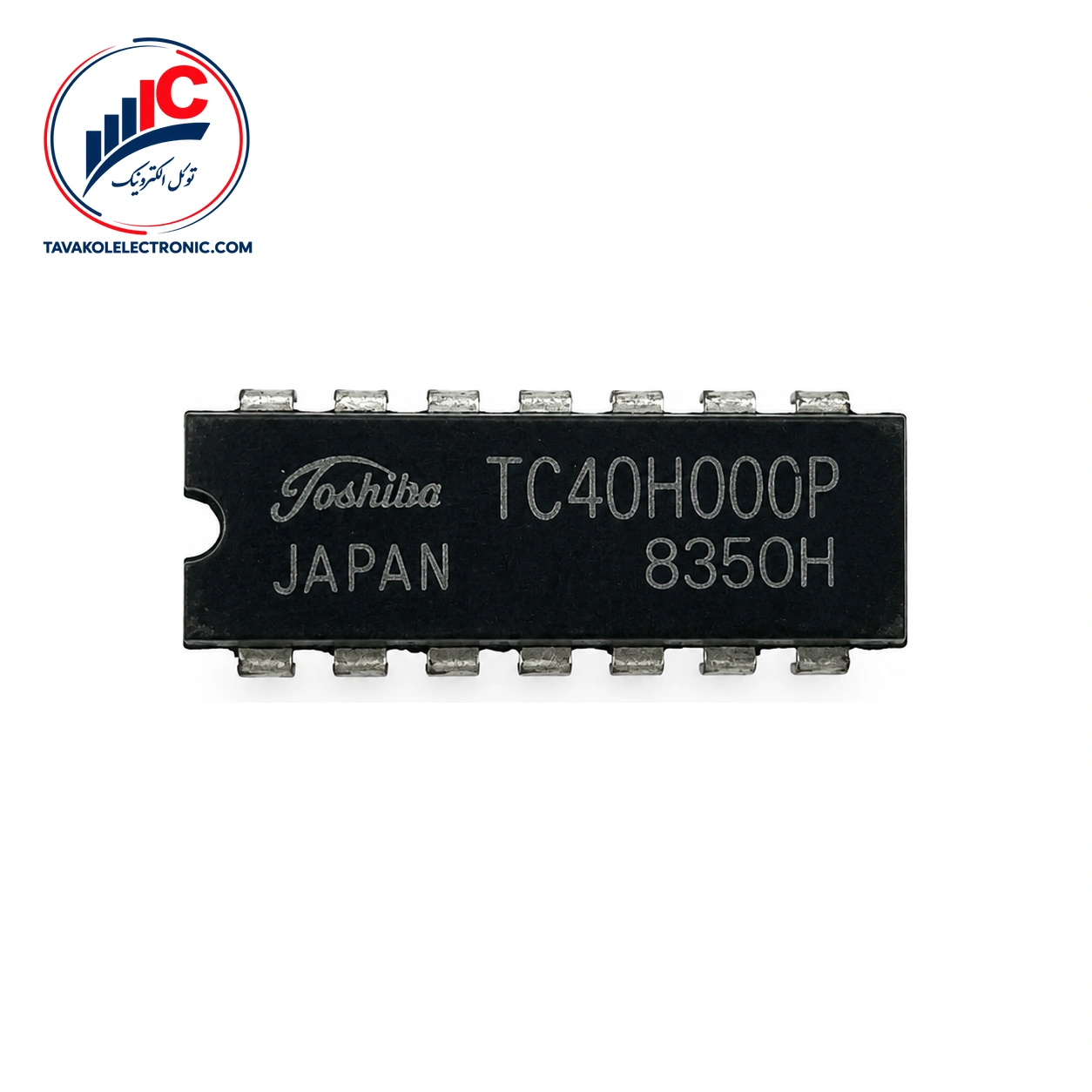

آی سی TC40H000P
