این درایور از حالتهای تحریک 2-phase، 1-2-phase، 2W1-2-phase و 4W1-2-phase پشتیبانی میکند. انتخاب حالت مناسب به ساختار کنترل موتور و شیوه تحریک موردنیاز مدار بستگی دارد. ورودی CLK بهعنوان کلاک میکرواستپ عمل میکند و برای دریافت فرمانهای مربوط به حرکت مرحلهای به کار میرود.
ورودی ENABLE در سطح High فعال است و قرار گرفتن آن در سطح Low باعث خاموش شدن همه خروجیها میشود. ورودی RESET نیز Active Low است و با فعال شدن، خروجیها را به حالت اولیه بازمیگرداند.
تمام پایههای ورودی کنترلی به مقاومت Pull-down داخلی 100 kΩ معمولی مجهز هستند. بنابراین وضعیت پایهها در حالت بدون فرمان مشخصتر است، اما اتصال ورودیها باید همچنان مطابق شماتیک و الزامات مدار نهایی انجام شود.
| مشخصه | مقدار |
|---|---|
| عملکرد | درایور PWM چاپر برای موتور پلهای بایپولار |
| جریان خروجی | 2.5 A پیک |
| ولتاژ تحمل خروجی | VDSS = 40 V |
| مقاومت روشن خروجی | 0.7 Ω معمولی، مجموع ترانزیستورهای بالایی و پایینی |
| پکیج | QFN48-P-0707-0.50، دارای 48 پایه |
| حفاظت | خاموشی حرارتی TSD |
مقدار 2.5 A به جریان خروجی پیک مربوط است و هنگام انتخاب قطعه باید در کنار شرایط واقعی موتور و مدار بررسی شود. VDSS برابر 40 V نیز ولتاژ تحمل خروجی است؛ این مقدار را نباید بدون بررسی سایر الزامات، بهعنوان ولتاژ کاری مدار در نظر گرفت. مقاومت 0.7 Ω، مقدار معمولی مجموع مقاومت روشن ترانزیستورهای خروجی بالایی و پایینی است.
پایه MO، پایه 41، یک خروجی Open-drain برای تشخیص حالت اولیه است و در حالت اولیه فعال میشود. جریان این خروجی حداکثر مجاز 1 mA دارد؛ به همین دلیل مدار متصل به MO باید این حد را رعایت کند. وجود مدار خاموشی حرارتی TSD نیز یکی از قابلیتهای حفاظتی این درایور است.
برای استعلام قیمت آی سی، موجودی روز و شرایط فروش TB6560AFTG با توکل الکترونیک تماس بگیرید. فروش این قطعه بهصورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارتنامبر پیش از سفارش و ارسال به سراسر کشور، فرایند تهیه قطعه را برای پروژههای مختلف سادهتر میکند.
هنگام ثبت سفارش، پارتنامبر و پکیج QFN48-P-0707-0.50 را با نیاز برد خود تطبیق دهید. توکل الکترونیک در بازار جمهوری تهران حضور فیزیکی دارد و امکان پیگیری خرید از این محل نیز فراهم است.
این آیسی برای کنترل موتورهای پلهای بایپولار طراحی شده و کنترل میکرواستپ با ورودی سینوسی را پشتیبانی میکند. چرخش جلو و معکوس موتور پلهای بایپولار دوفاز نیز در قابلیتهای آن قرار دارد.
بله، حالتهای 2-phase، 1-2-phase، 2W1-2-phase و 4W1-2-phase برای آن تعریف شدهاند. انتخاب حالت باید با روش کنترل و ساختار موتور هماهنگ باشد.
این قطعه در پکیج QFN48-P-0707-0.50 با 48 پایه عرضه میشود.
TB6560AFTG یک درایور PWM چاپر برای موتور پلهای بایپولار است که کنترل میکرواستپ، چند حالت تحریک، چرخش دوطرفه، جریان خروجی پیک 2.5 A، ولتاژ تحمل خروجی VDSS برابر 40 V و خاموشی حرارتی TSD را ارائه میکند. برای اطلاع از قیمت و موجودی و ثبت سفارش، پارتنامبر و مشخصات پکیج موردنیاز خود را با کارشناسان توکل الکترونیک مطرح کنید.
| Part Number | TB6560AFTG |
|---|---|
| پکیج | QFN48-P-0707-0.50 |

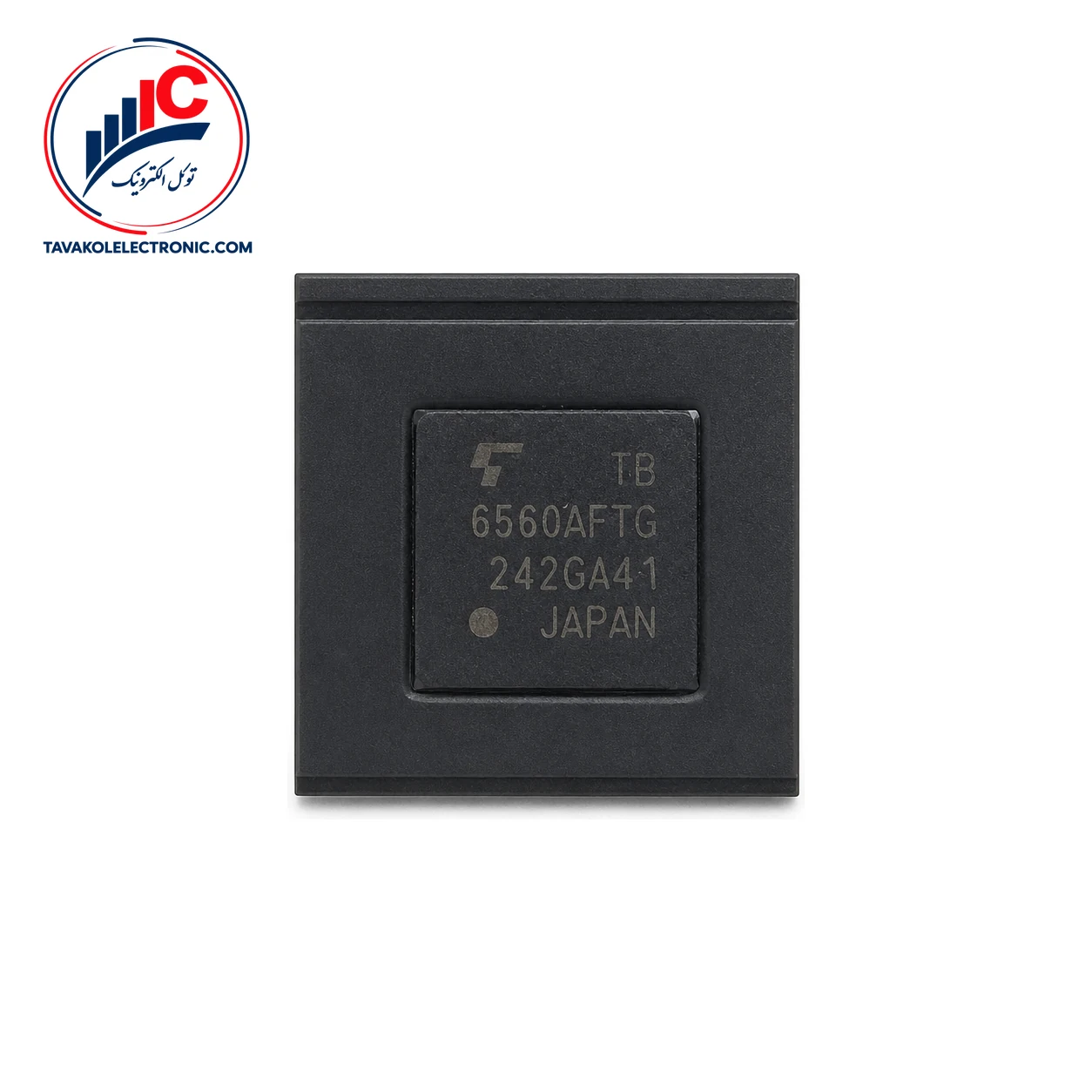

آی سی TB6560AFTG
