آی سی TC4S584F

معرفی آی سی TC4S584F

TC4S584F از محصولات Toshiba و یک اینورتر تک‌مداره با ورودی Schmitt Trigger است. این قطعه برای مدارهایی مانند line receiver، شکل‌دهی موج و مولتی‌ویبراتور آستابل به‌کار می‌رود و انتخاب آن باید با توجه به نیاز مدار و شرایط تغذیه انجام شود.

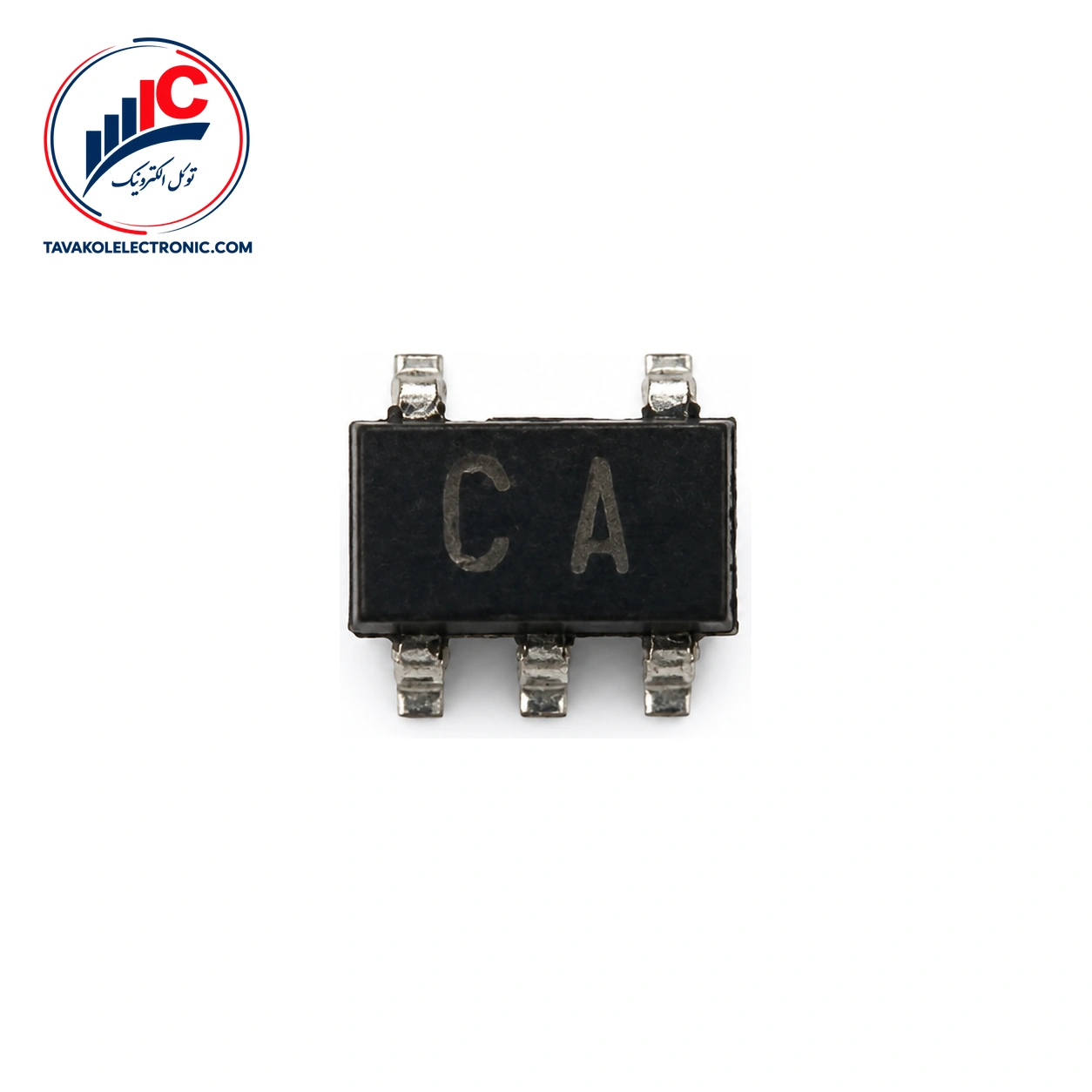

این آی‌سی در پکیج SSOP5-P-0.95 با 5 پایه عرضه می‌شود. هنگام جایگزینی یا طراحی برد، تطبیق دقیق پارت‌نامبر و مشخصات پکیج با BOM یا نمونه موجود اهمیت دارد.

عملکرد و کاربردهای TC4S584F

عملکرد اصلی این قطعه، اینورتر اشمیت تریگر تک‌مداره است. کاربردهای اعلام‌شده برای آن شامل line receiver، مدار شکل‌دهی موج و astable multivibrator می‌شود. محدوده پیشنهادی تغذیه DC برابر 3 تا 18 V است و این مقدار با شرط VSS=0 V تعریف می‌شود. محدوده پیشنهادی ولتاژ ورودی نیز از 0 V تا VDD، با همین شرط، در نظر گرفته می‌شود.

مشخصات الکتریکی TC4S584F

در دمای 25°C، با VSS=0 V، جریان خروجی کمتر از 1 μA و ورودی برابر VSS یا VDD، ولتاژ خروجی High به‌صورت معمول در VDD=5، 10 و 15 V به‌ترتیب 5.00، 10.00 و 15.00 V است. ولتاژ خروجی Low نیز در همین سه سطح تغذیه، مقدار معمول 0.00 V دارد.

زمان گذار خروجی از Low به High با Ta=25°C، VSS=0 V و CL=50 pF، در VDDهای 5، 10 و 15 V به‌ترتیب 80، 50 و 40 ns به‌صورت معمول و 200، 100 و 80 ns به‌صورت حداکثر است. زمان تأخیر انتشار در همین شرایط، به‌ترتیب 170، 80 و 60 ns به‌صورت معمول و 340، 160 و 120 ns به‌صورت حداکثر اعلام شده است.

ظرفیت ورودی 5 pF به‌صورت معمول و 7.5 pF به‌صورت حداکثر است. جریان مصرفی سکون در VDDهای 5، 10 و 15 V به‌ترتیب 0.001، 0.002 و 0.004 μA به‌صورت معمول اعلام شده و شرایط آن VSS=0 V، ورودی برابر VSS یا VDD و Ta=25°C است.

نکات انتخاب و استفاده

محدوده 3 تا 18 V، مشخصه پیشنهادی تغذیه است و باید از مقادیر حداکثر مطلق جدا در نظر گرفته شود. محدوده دمایی −40 تا 85°C، بازه ثبت‌شده در جدول حداکثر مطلق است. همچنین VSS−0.5 تا VSS+20 V برای تغذیه، ±10 mA برای جریان ورودی و 200 mW برای توان تلفاتی، حداکثر مطلق هستند و نباید به‌عنوان شرایط عملکرد عادی تفسیر شوند.

قیمت و خرید TC4S584F از توکل الکترونیک

برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات قابل ارائه فروشگاه است.

پیش از ثبت سفارش، بررسی پارت‌نامبر و پکیج با نیاز مدار انجام می‌شود. برای آشنایی با گروه‌های مختلف قطعات می‌توانید عبارت انواع آی سی را نیز بررسی کنید.

سفارش و جمع‌بندی

TC4S584F برای مدارهایی که به اینورتر Schmitt Trigger تک‌مداره نیاز دارند، با پکیج SSOP5-P-0.95 و 5 پایه ارائه می‌شود. محدوده پیشنهادی تغذیه، نوع ورودی، هیسترزیس و زمان‌های الکتریکی باید با شرایط طراحی مقایسه شوند. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، با توکل الکترونیک در بازار جمهوری تهران در ارتباط باشید.

سؤالات متداول درباره TC4S584F

TC4S584F چه نوع آی‌سی است؟

این قطعه یک اینورتر Schmitt Trigger تک‌مداره است و در کاربردهایی مانند line receiver، شکل‌دهی موج و astable multivibrator استفاده می‌شود.

پکیج این قطعه چیست؟

پکیج آن SSOP5-P-0.95 با 5 پایه است.

محدوده تغذیه پیشنهادی چقدر است؟

محدوده پیشنهادی تغذیه DC از 3 تا 18 V است و با شرط VSS=0 V تعریف می‌شود.
