Name: خرید و قیمت 14D101K وریستور | MOV سری 14D
SKU: 14D101K

توضیحات

وریستور 14D101K یک قطعه حفاظتی از نوع MOV یا وریستور اکسید فلزی با ولتاژ وریستور 100V و قطر اسمی ۱۴ میلی‌متر است. این قطعه برای محدودکردن اضافه‌ولتاژهای گذرا و کمک به حفاظت از مدارهای الکترونیکی در برابر پالس‌های ولتاژی طراحی شده است. وریستور سری 14D با قابلیت تحمل جریان ضربه‌ای بالا، گزینه‌ای قابل بررسی برای تعمیر بردهای الکترونیکی، تجهیزات کنترلی و مدارهای حفاظتی با ولتاژ کاری سازگار محسوب می‌شود.

مشخصات فنی وریستور 14D101K

مشخصات اصلی این وریستور برای بررسی و مقایسه پیش از خرید در جدول زیر ارائه شده است:

مشخصه	مقدار
پارت نامبر	`14D101K`
نوع قطعه	`MOV / VDR`
قطر اسمی	`14mm`
ولتاژ وریستور	`100V`
محدوده ولتاژ وریستور	`90–110V`
حداکثر ولتاژ کاری AC	`60VAC`
حداکثر ولتاژ کاری DC	`85VDC`
تلرانس	`±10%`
جریان ضربه‌ای (یک پالس)	`4500A` در `8/20µs`
انرژی قابل تحمل	`33.6J` در `10/100µs`
ولتاژ کلمپ	`165V` در `50A`
توان نامی	`0.6W`

کاربرد وریستور MOV سری 14D

وریستورهای سری 14D برای محدودکردن پالس‌های اضافه‌ولتاژ و کمک به محافظت از قطعات حساس الکترونیکی استفاده می‌شوند. کاربردهای قابل بررسی برای این مدل عبارت‌اند از:

حفاظت از نیمه‌هادی‌ها در مدارهای الکترونیکی سازگار
مدارهای کنترلی و تجهیزات اندازه‌گیری
بخش‌های حفاظتی تجهیزات مخابراتی
جذب اضافه‌ولتاژهای گذرا در مدارهای رله و شیر برقی
مدارهای حفاظتی تجهیزات الکترونیکی صنعتی

قابلیت تحمل جریان ضربه‌ای 4500A در شرایط آزمون مشخص، یکی از ویژگی‌های مهم این قطعه برای بررسی عملکرد حفاظتی آن است. بااین‌حال، انتخاب نهایی باید براساس ولتاژ مدار، انرژی پالس و شرایط واقعی کارکرد انجام شود.

انتخاب وریستور 100 ولت سری 14D

در انتخاب وریستور 14D101K باید میان ولتاژ وریستور و حداکثر ولتاژ کاری تفاوت قائل شد. مقدار 100V نشان‌دهنده ولتاژ وریستور در جریان تست 1mA است؛ درحالی‌که حداکثر ولتاژ کاری مجاز این مدل 60VAC و 85VDC است.

بنابراین این قطعه برای اتصال مستقیم به برق شهری 220VAC مناسب نیست. هنگام تعویض وریستور آسیب‌دیده نیز بهتر است علاوه بر کد قطعه، قطر، تلرانس، ظرفیت جذب انرژی و جریان ضربه‌ای بررسی شوند.

سایز اسمی ۱۴ میلی‌متر و انرژی قابل تحمل 33.6J از مشخصات مهم این مدل برای مقایسه با وریستورهای کوچک‌تر هستند. البته بزرگ‌تر بودن سایز به‌تنهایی به معنی مناسب‌بودن قطعه برای هر مدار نیست.

خرید و قیمت وریستور 14D101K

برای خرید وریستور 14D101K از فروشگاه توکل الکترونیک می‌توانید با اعلام کد دقیق محصول، قیمت و موجودی آن را استعلام کنید.

این مدل برای خریداران قطعات حفاظتی، تعمیرکاران برد و مجموعه‌هایی که به سفارش تعدادی یا خرید عمده وریستور نیاز دارند، قابل بررسی است. پیش از ثبت سفارش، تطابق مشخصات فنی با قطعه موردنیاز خود را کنترل کنید.

برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

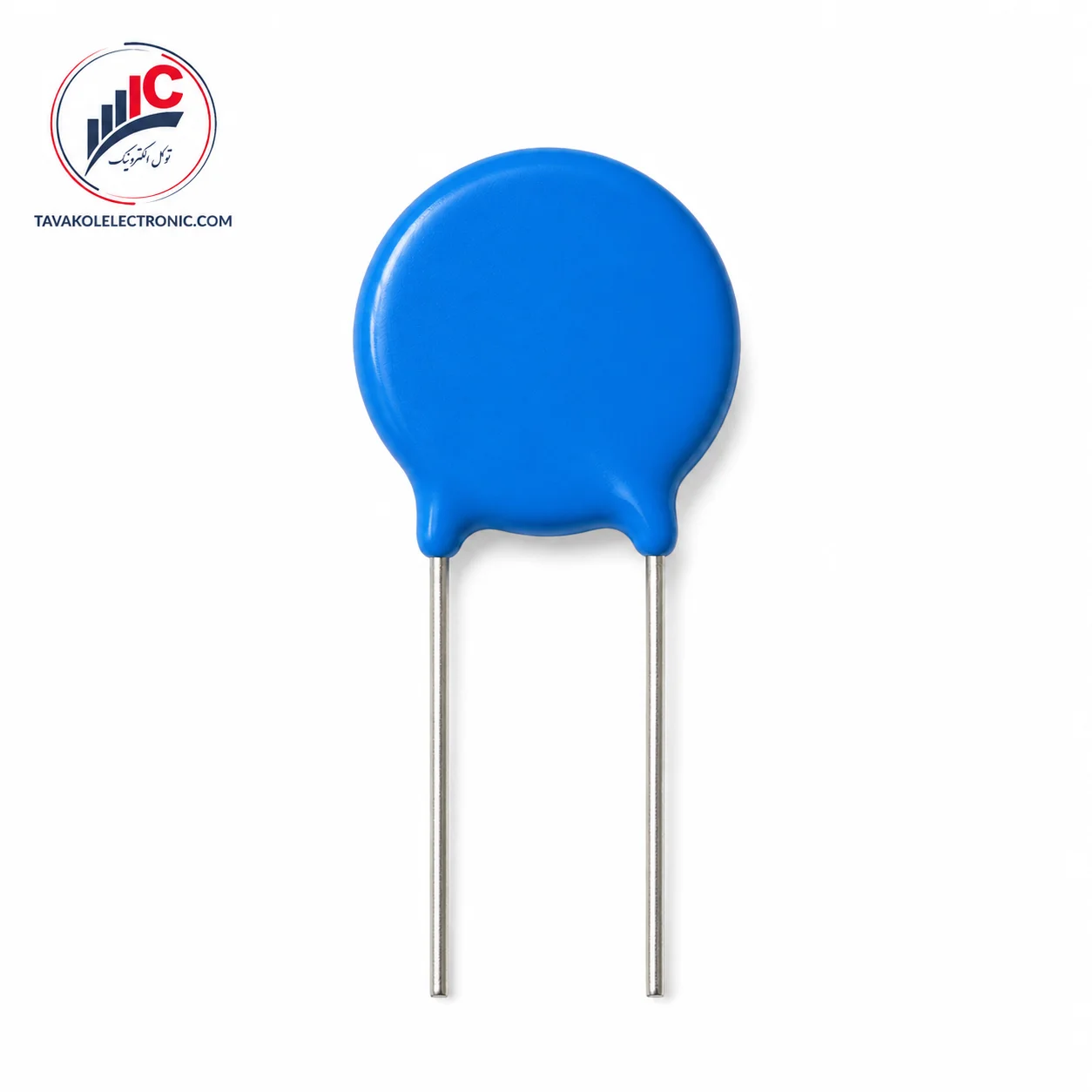

تصویر درج‌شده نمونه عمومی وریستور MOV است؛ کد و مشخصات دقیق محصول مطابق اطلاعات همین صفحه است.
