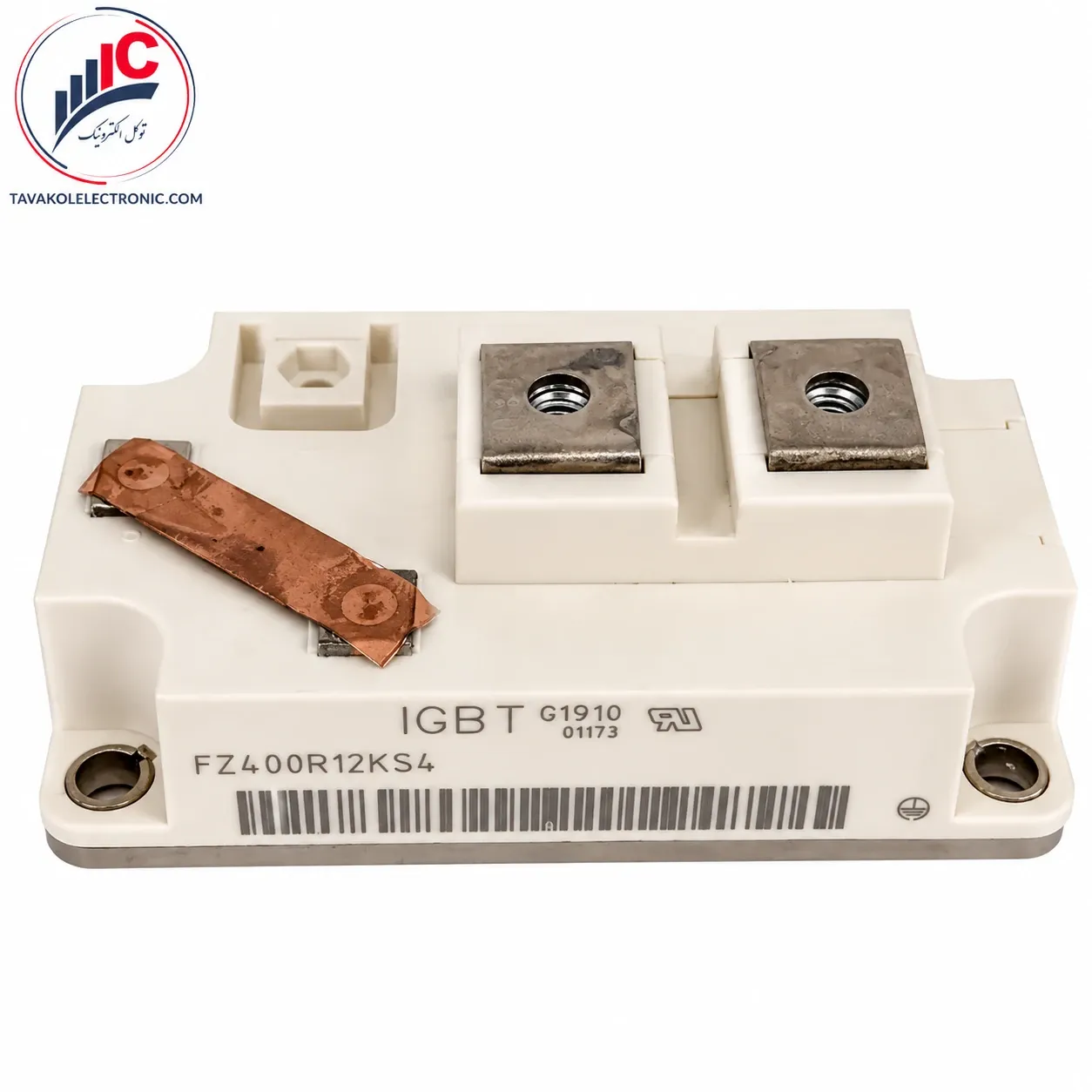

بررسی ساختار فنی و ویژگی‌های ماژول FZ400R12KS4

در پروژه‌های سنگین الکترونیک قدرت، انتخاب سوئیچ‌های نیمه‌هادی با جریان بالا که توانایی کارکرد پایدار در فرکانس‌های بالا را داشته باشند، دغدغه اصلی مهندسان طراح است. ماژول FZ400R12KS4 یک تک‌سوئیچ یا ماژول چاپر بسیار قدرتمند از خانواده ماژول‌های ۶۲ میلی‌متری سری C کمپانی بزرگ اینفینئون (Infineon) آلمان است. این قطعه استراتژیک با مجهز شدن به فناوری پیشرفته ساختار گیت پرسرعت نسل دوم (IGBT2)، به طور اختصاصی برای کاربردهایی با فرکانس سوئیچینگ بسیار بالا و کاهش حداکثری تلفات حالت قطع و وصل طراحی شده است.

پارت‌نامبر فنی FZ400R12KS4 به دلیل ویژگی‌های منحصربه‌فرد الکتریکی از جمله رفتار خود‌محدودکننده جریان در زمان اتصال کوتاه و استحکام فوق‌العاده مکانیکی، گزینه‌ای بی‌رقیب در بازار تجهیزات توان بالا است. در عرف بازار الکترونیک صنعتی و میان تکنسین‌های تعمیرات ارشد، این قطعه به عنوان مظهر دوام در سخت‌ترین سیکل‌های کاری فرکانسی شناخته می‌شود.

📊 مشخصات فنی و پارامترهای مرجع FZ400R12KS4

جهت کپی کردن آسان در سایت و جلوگیری از هرگونه به هم ریختگی چیدمان متنی در مرورگرها، تمامی مقادیر و واحدهای الکتریکی استخراج شده از دیتاشیت رسمی کارخانه به صورت کاملاً فارسی و متنی تنظیم شده‌اند. جدول زیر پارامترهای نامی و مرجع ماژول FZ400R12KS4 را نشان می‌دهد:

⚡ کاربردهای استراتژیک در صنایع سنگین

تحمل ولتاژ بالا در محدوده ۱۲۰۰ ولت در کنار جریان نامی پایدار ۴۰۰ آمپر، قطعه FZ400R12KS4 را به یکی از ارکان اصلی اتوماسیون سنگین و سیستم‌های انرژی تبدیل کرده است. عمده موارد مصرف این نیمه‌هادی توان بالا شامل گزینه‌های زیر است:

• درایوها و کنترلرهای موتور سنگین: به عنوان سوئیچ خروجی در بردهای درایو موتورهای القایی توان بالا و سرور درایوهای صنعتی بزرگ.

• سیستم‌های تامین توان بدون وقفه (UPS): استفاده در مدارات اینورتر یو‌پی‌اس‌های بخش دیتاسنتر و مصارف پزشکی حساس.

• مبدل‌ها و اینورترهای رزونانسی: طراحی و ساخت مدارات سوئیچینگ فرکانس بالا و کوره‌های القایی توان بالا.

🛡️ تضمین پایداری خط تولید با خرید FZ400R12KS4 اصلی

ماژول‌های سری ۴۰۰ آمپر اینفینئون به دلیل استفاده در موقعیت‌های حساس و تجهیزات گران‌قیمت کارخانه‌ای، همواره در معرض ورود نمونه‌های فیک، استوک و بازسازی‌شده به بازار هستند. به کارگیری قطعه غیراورجینال به جای ماژول اصلی FZ400R12KS4، به خاطر عدم توانایی در تحمل توان حرارتی عظیم ۲۵۰۰ وات، در ثانیه‌های نخست کارکرد تحت بار دچار شکست عایقی و انفجار داخلی می‌شود. این حادثه علاوه بر سوختن قطعه، سبب نفوذ جریان پرفشار به بردهای گیت درایور و کنترلرهای بالادستی شده و خسارت‌های مالی چند صد میلیونی به دستگاه وارد می‌کند.

مجموعه “توکل الکترونیک” با درک کامل این حساسیت‌ها، اصالت فنی، پارت‌نامبر تایید شده و سلامت صفحه پایه مسی ماژول FZ400R12KS4 را ۱۰۰٪ تضمین می‌کند. شما می‌توانید این سوئیچ صنعتی را با قیمت رقابتی و اطمینان کامل از تطابق با استانداردهای کارخانه اینفینئون آلمان تهیه کنید.

💬 اتاق پاسخ به سوالات فنی مهندسان

۱. مزیت ساختار ترانزیستوری این ماژول نسبت به نسل‌های دیگر چیست؟ ماژول FZ400R12KS4 از ساختار گیت پرسرعت نسل دوم (IGBT2) بهره می‌برد که ولتاژ اشباع کلکتور-امیتر آن دارای ضریب دمایی مثبت است ؛ این ویژگی، موازی‌سازی چند ماژول را در مدارهای توان بالا بسیار ساده و ایمن می‌کند.

۲. ویژگی خود‌محدودکنندگی جریان در این قطعه به چه معناست؟ طراحی لاجیک الکتریکی این قطعه به گونه‌ای است که در صورت بروز اتصال کوتاه در مدار خروجی، جریان خطا را در یک محدوده معین (تا ۲۶۰۰ آمپر) به طور خودکار محدود می‌سازد تا زمان کافی برای اعمال فرمان قطع توسط بردهای حفاظتی وجود داشته باشد.

۳. گشتاور مکانیکی مورد نیاز برای سفت کردن اتصالات این ماژول چقدر است؟ طبق دیتاشیت، برای نصب بدنه ۶۲ میلی‌متری روی هیت‌سینک با پیچ M6 گشتاوری بین ۳ تا ۶ نیوتن متر و برای ترمینال‌های الکتریکی اصلی خط قدرت (پیچ M6) گشتاور استاندارد ۲.۵ تا ۵ نیوتن متر الزامی است.

۴. مقدار شاخص مقاومت در برابر پدیده خزش (CTI) بدنه این کالا چقدر است؟ بدنه پلاستیکی این ماژول دارای عایق‌بندی فوق‌العاده بالایی بوده و شاخص مقاومت خزشی آن بزرگتر از ۴۰۰ است که ایمنی فوق‌العاده‌ای در برابر قوس الکتریکی در محیط‌های مرطوب و غبارآلود کارگاهی فراهم می‌کند.
