ماژول IGBT سمیکرون مدل SKM150GAL123D

توضیحات

معرفی محصول

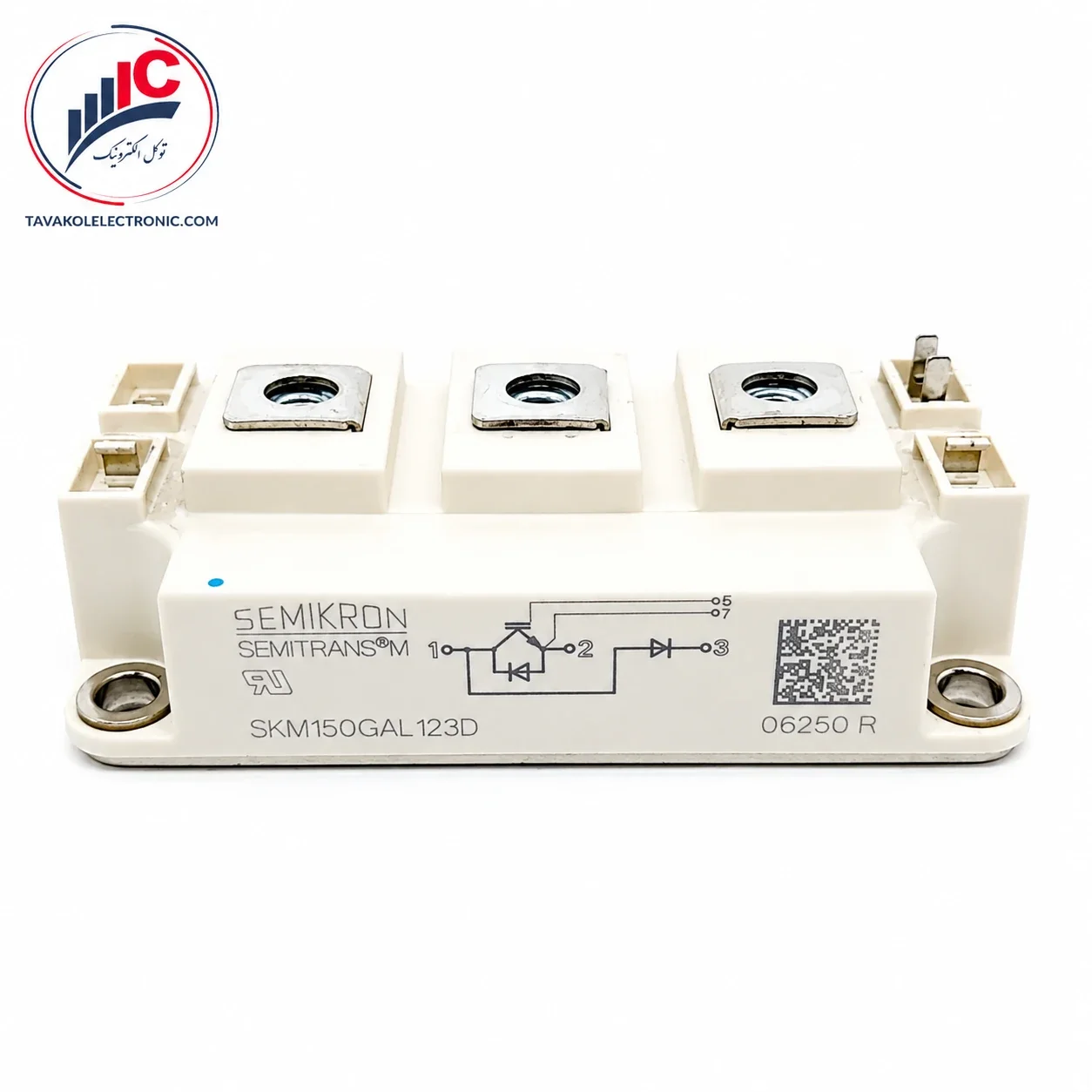

SKM150GAL123D یک ماژول IGBT صنعتی از برند SEMIKRON است که برای چاپرهای DC، اینورترها، UPS و درایوهای قدرت استفاده می‌شود. ساختار GAL این محصول شامل یک IGBT قدرت 1200 ولتی به‌همراه دیود آزادگرد سریع CAL است و برای مدارهایی مناسب است که به یک کلید سوئیچینگ پرجریان و مسیر مطمئن عبور جریان بار القایی نیاز دارند.

جریان کلکتور این ماژول در دیتاشیت برابر با 150 آمپر در دمای کیس 25 درجه و 110 آمپر در دمای کیس 80 درجه سانتی‌گراد اعلام شده است. دیود آزادگرد آن نیز توانایی عبور جریان بالاتری داشته و برای کاربردهای چاپر و کنترل موتور طراحی شده است.

در زمان خرید SKM150GAL123D باید توجه داشت که این مدل نیم‌پل نیست. ساختار نیم‌پل با کد GB شناخته می‌شود و از نظر مدار داخلی با GAL تفاوت دارد. به همین دلیل، پیش از سفارش باید نوشته روی قطعه، پین‌آوت و شماتیک برد دستگاه بررسی شود.

برای اطلاع از قیمت SKM150GAL123D، استعلام موجودی و بررسی تطبیق فنی، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی SKM150GAL123D

مشخصات جدول از صفحات اول، دوم و ششم دیتاشیت رسمی محصول استخراج شده‌اند.

ویژگی‌های مهم محصول

• ماژول IGBT چاپر 1200 ولت
• جریان کلکتور تا 150 آمپر در شرایط مرجع
• دیود آزادگرد پرجریان و سریع CAL
• اندوکتانس داخلی پایین
• قابلیت تحمل اتصال کوتاه در شرایط مشخص دیتاشیت
• ورودی گیت MOS و کنترل ولتاژی
• صفحه پایه مسی ایزوله با فناوری DCB
• فاصله هوایی و خزشی مناسب برای تجهیزات صنعتی
• مناسب برای مدارهای سوئیچینگ قدرت
• پکیج صنعتی SEMITRANS 3

این ویژگی‌ها، SKM150GAL123D سمیکرون را به گزینه‌ای مناسب برای تعمیر چاپرها، درایوها و تجهیزات صنعتی قدیمی و پرقدرت تبدیل می‌کنند.

کاربردهای صنعتی

SKM150GAL123D برای استفاده در تجهیزات زیر قابل بررسی است:

• چاپرهای DC صنعتی
• درایو کنترل موتور
• اینورترهای قدرت
• UPS و منابع برق اضطراری
• مبدل‌های DC به DC
• کنترل ترمز و انرژی برگشتی
• منابع تغذیه سوئیچینگ
• تجهیزات اتوماسیون صنعتی
• تابلوهای کنترل موتور
• تعمیر بردهای قدرت صنعتی

دیتاشیت، درایوهای اینورتر AC و UPS را از کاربردهای اصلی این خانواده معرفی می‌کند. استفاده نهایی باید با ولتاژ باس، جریان بار، جهت دیود و مدار گیت درایور تطبیق داده شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

تفاوت SKM150GAL123D با SKM150GB123D

مدل SKM150GAL123D برای ساختار چاپر طراحی شده است، اما مدل GB یک نیم‌پل کامل محسوب می‌شود. این دو محصول از نظر شماتیک، تعداد کلیدها، شماره ترمینال‌ها و مسیر جریان متفاوت‌اند.

بنابراین SKM150GB123D جایگزین مستقیم مدل GAL نیست. حتی اگر ولتاژ و جریان دو قطعه مشابه باشند، نصب ساختار اشتباه می‌تواند باعث اتصال نادرست باس DC و خرابی مجدد برد شود.

چرا SKM150GAL123D برای تعمیرکاران صنعتی مهم است؟

در بسیاری از درایوها و مبدل‌های قدیمی، برد قدرت دقیقاً برای توپولوژی GAL طراحی شده است. پیدا کردن یک ماژول با ولتاژ و جریان مشابه کافی نیست؛ جهت دیود، محل ترمینال‌ها و نوع چاپر باید مطابق برد اصلی باشد.

به همین دلیل، هنگام فروش SKM150GAL123D یا انتخاب جایگزین، بررسی دقیق این موارد اهمیت دارد:

• کد کامل محصول
• آرایش GAL
• ترمینال‌های 1، 2 و 3
• پایه‌های گیت و امیتر
• جهت دیود آزادگرد
• ابعاد کیس D57
• ولتاژ و جریان گیت درایور

نکات مهم قبل از خرید

پیش از خرید SKM150GAL123D این موارد را با قطعه قبلی بررسی کنید:

• پارت‌نامبر کامل روی بدنه
• وجود حروف GAL در کد
• کلاس ولتاژی 1200 ولت
• جهت دیود داخلی
• محل ترمینال‌های قدرت
• پایه‌های گیت و امیتر کمکی
• ولتاژ باس DC
• جریان واقعی بار
• مقدار مقاومت گیت
• فرکانس سوئیچینگ
• نوع هیت‌سینک و فن
• ابعاد و فاصله پیچ‌ها

شباهت ظاهری میان ماژول‌های SEMITRANS برای جایگزینی کافی نیست. مدل‌های GB، GAL و GAR از نظر مدار داخلی متفاوت‌اند.

مشخصات دیود آزادگرد

دیود آزادگرد داخلی برای عبور جریان بارهای القایی هنگام خاموش‌شدن IGBT استفاده می‌شود. جهت این دیود در انتخاب و جایگزینی محصول بسیار مهم است.

نکات نصب و جایگزینی

سطح هیت‌سینک باید صاف، تمیز و بدون پلیسه باشد. خمیر حرارتی باید به‌صورت لایه‌ای نازک و یکنواخت روی سطح تماس قرار گیرد.

گشتاورهای اعلام‌شده در دیتاشیت:

• اتصال ماژول به هیت‌سینک: 3 تا 5 نیوتن‌متر
• اتصال ترمینال‌های قدرت: 2.5 تا 5 نیوتن‌متر

پیش از نصب قطعه جدید، این بخش‌ها تست شوند:

• گیت درایور IGBT
• مقاومت و دیودهای گیت
• اپتوکوپلر یا ترانس درایور
• تغذیه مثبت و منفی گیت
• خازن‌های DC Link
• مدار Snubber
• اتصال کوتاه احتمالی بار
• فن و هیت‌سینک
• علت خرابی قطعه قبلی

مزایای خرید از توکل الکترونیک

توکل الکترونیک در زمینه تأمین ماژول‌های IGBT سمیکرون، قطعات اینورتر و نیمه‌هادی‌های قدرت صنعتی فعالیت می‌کند.

برای استعلام موجودی SKM150GAL123D می‌توانید تصویر قطعه قبلی یا مشخصات برد دستگاه را ارسال کنید تا ساختار GAL، جهت دیود و پین‌آوت محصول بررسی شود.

مزایای خرید:

• بررسی پارت‌نامبر پیش از سفارش
• تطبیق ساختار GAL با برد دستگاه
• امکان استعلام قیمت روز
• بررسی وضعیت ظاهری کالا
• ارسال به سراسر کشور
• حضور فیزیکی در بازار جمهوری تهران

برای اطلاع از قیمت ماژول IGBT سمیکرون SKM150GAL123D با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

قیمت SKM150GAL123D چقدر است؟

قیمت SKM150GAL123D به موجودی، وضعیت کالا و شرایط بازار بستگی دارد. برای دریافت قیمت روز با توکل الکترونیک تماس بگیرید.

SKM150GAL123D چه نوع ماژولی است؟

یک ماژول IGBT چاپر شامل یک IGBT قدرت و یک دیود آزادگرد پرجریان است.

ولتاژ و جریان این محصول چقدر است؟

ولتاژ آن 1200 ولت و جریان کلکتور در شرایط مرجع 150 آمپر است.

آیا این محصول یک ماژول نیم‌پل است؟

خیر. مدل GAL یک ساختار چاپر دارد. مدل نیم‌پل با کد GB شناخته می‌شود.

آیا SKM150GB123D جایگزین مستقیم است؟

خیر. ساختار GB دو IGBT دارد، اما مدل GAL از یک IGBT و یک دیود آزادگرد تشکیل شده است.

برای خرید SKM150GAL123D چه اطلاعاتی لازم است؟

بهتر است تصویر لیبل، مدل دستگاه، نقشه برد یا کد قطعه قبلی را ارسال کنید تا تطبیق فنی انجام شود.

آیا این ماژول برای UPS مناسب است؟

بله، UPS از کاربردهای رسمی این خانواده در دیتاشیت است؛ اما سازگاری نهایی باید با مدار دستگاه بررسی شود.
