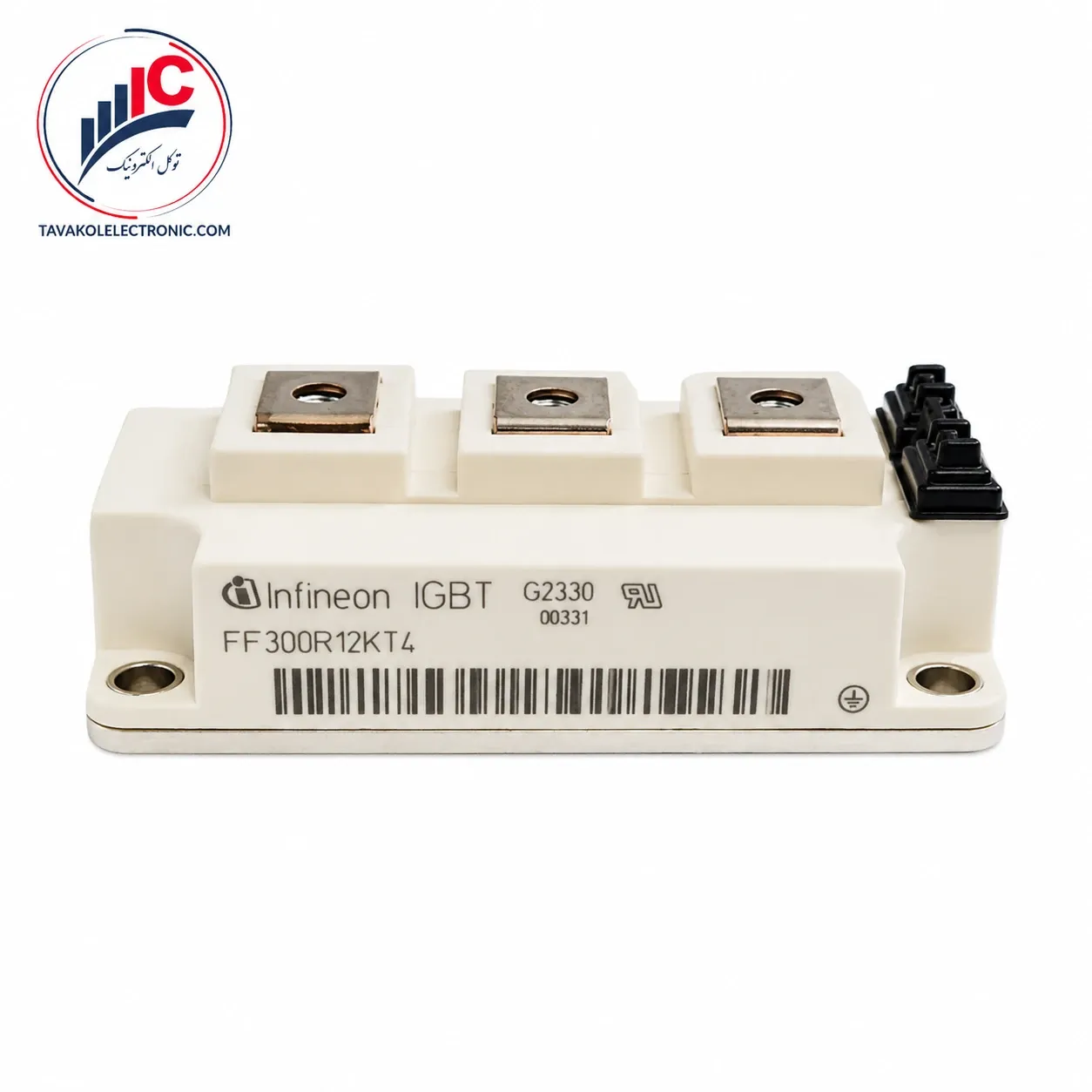

ماژول IGBT مدل FF300R12KT4

توضیحات

📌 بررسی و خرید ماژول ترانزیستور FF300R12KT4 ساخت Infineon

قطعات الکترونیک صنعتی قلب تپنده کارخانجات و سیستم‌های اتوماسیون هستند و در این میان، محصولات برند اینفینئون (Infineon) همواره نماد قدرت و طول عمر بالا بوده‌اند. ماژول ترانزیستور مدل FF300R12KT4 یکی از قدرتمندترین سوئیچ‌های نیمه‌هادی در پکیج استاندارد ۶۲ میلی‌متری است.

این قطعه با استفاده از تکنولوژی نسل چهارم (IGBT4) و دیودهای بهینه‌شده، سرعت سوئیچینگ بسیار بالایی را به ارمغان می‌آورد و تلفات انرژی را در مدارات شما به حداقل ممکن می‌رساند. اگر قصد طراحی یا تعمیر درایوهای صنعتی سنگین را دارید، این ماژول یک انتخاب کاملاً مهندسی شده و مطمئن است.

⚙️ مشخصات فنی ماژول FF300R12KT4

برای جلوگیری از هرگونه خطای محاسباتی، مقادیر زیر مستقیماً از دیتاشیت رسمی کارخانه استخراج شده‌اند. این قطعه برای کار در شرایط سخت صنعتی طراحی شده است:

• ✔️ حداکثر ولتاژ قابل تحمل: ۱۲۰۰ ولت

• ✔️ جریان کاری مداوم: ۳۰۰ آمپر

• ✔️ جریان لحظه ای و پالسی: ۶۰۰ آمپر

• ✔️ حداکثر توان تلفاتی: ۱۶۰۰ وات

• ✔️ ولتاژ اشباع در حالت روشن: ۱.۷۵ ولت (بسیار ایده‌آل برای کاهش گرمای تولیدی)

• ✔️ قدرت ایزولاسیون داخلی: ۴ کیلوولت

• ✔️ جنس صفحه خنک کننده کف: مس خالص برای انتقال سریع حرارت

• ✔️ حداکثر دمای مجاز داخلی: ۱۷۵ درجه سانتی‌گراد

💡 کاربردهای اصلی در صنعت

طراحی مستحکم و قابلیت اطمینان بالای این قطعه، استفاده از آن را در سیستم‌های زیر به یک استاندارد تبدیل کرده است:

• اینورترهای صنعتی: به عنوان بخش قدرت در درایو کنترل دور موتورهای سه فاز سنگین.

• دستگاه‌های جوش و برش: تامین قدرت و سوئیچینگ سریع در دستگاه‌های جوشکاری زیرپودری و پلاسما.

• سیستم‌های تامین برق اضطراری (UPS): استفاده در بخش مبدل دستگاه‌های یو پی اس توان بالا.

• تجهیزات انرژی خورشیدی: مناسب برای مبدل‌های مرکزی در مزارع خورشیدی.

🔄 قطعات جایگزین و مدل‌های مشابه

در بازار قطعات الکترونیک، گاهی نیاز به بررسی جایگزین‌ها داریم. ماژول FF300R12KT4 نسخه ارتقا یافته مدل قدیمی‌تر یعنی FF300R12KE3 است. تفاوت اصلی این است که مدل KT4 از نسل جدیدتر تراشه‌ها استفاده می‌کند و تحمل دمایی بالاتری دارد. در صورت نیاز، می‌توانید با بررسی ابعاد هیت‌سینک و مدار فرمان، از مدل‌های مشابه سایر برندهای معتبر جهانی با ظرفیت ۱۲۰۰ ولت و ۳۰۰ آمپر نیز استفاده کنید.

🛡️ اصالت کالا و اهمیت خرید قطعه اورجینال

با توجه به حساسیت دستگاه‌های صنعتی، استفاده از ماژول‌های تقلبی یا تعمیری (ری‌پک شده) می‌تواند باعث انفجار درایور و خسارت‌های میلیونی به سایر بردهای دستگاه شود.

ماژول FF300R12KT4 اورجینال دارای ویژگی‌های ظاهری و فنی مشخصی است؛ از جمله صفحه مسی کف با بالاترین کیفیت صیقل ، پلاستیک بدنه مقاوم در برابر حرارت و وزن دقیق ۳۴۰ گرم. ما در فروشگاه خود تضمین می‌کنیم که تمامی قطعات با ضمانت کامل اصالت کالا و از سورس‌های معتبر تامین و به دست شما صنعتگران عزیز می‌رسد.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

❓ سوالات متداول فنی و تخصصی (FAQ)

۱. محدوده دمای مجاز برای کارکرد مداوم این قطعه چقدر است؟ این ماژول در حالت کارکرد سوئیچینگ می‌تواند دمای منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد را به خوبی تحمل کند. البته حد نهایی تحمل آن ۱۷۵ درجه تعریف شده است.

۲. برای نصب این ماژول روی هیت‌سینک از چه پیچی استفاده کنیم؟ باید از پیچ استاندارد سایز M6 استفاده کنید. میزان سفتی (گشتاور) مجاز برای بستن پیچ‌های پایه بین ۳.۰ تا ۶.۰ نیوتن‌متر است تا آسیب مکانیکی به قطعه وارد نشود.

۳. تفاوت این مدل با سری KE3 در چیست؟ مدل KT4 از تکنولوژی جدیدتر ترانزیستورهای نسل چهار (IGBT4) بهره می‌برد که باعث می‌شود سرعت واکنش بالاتری داشته باشد و بتواند در دماهای بالاتری نسبت به نسل سه کار کند.

۴. وزن خالص این ماژول چقدر است؟ بر اساس مستندات کارخانه اینفینئون، وزن خالص این ماژول ۳۴۰ گرم می‌باشد.

۵. میزان ولتاژ تحریک (گیت) برای راه‌اندازی استاندارد چقدر است؟ برای داشتن بهترین عملکرد و کمترین تلفات، ولتاژ اعمالی به گیت باید در محدوده استاندارد ۱۵± ولت تنظیم شود. حداکثر ولتاژ قابل تحمل گیت نیز ۲۰± ولت است.
