ماسفت STW10NK80Z

ویژگی‌ها
Part NumberSTW10NK80Z
پکیجTO-247
Channel TypeN-Channel
مشخصات فنیVDS: 800 V, ID: 9 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

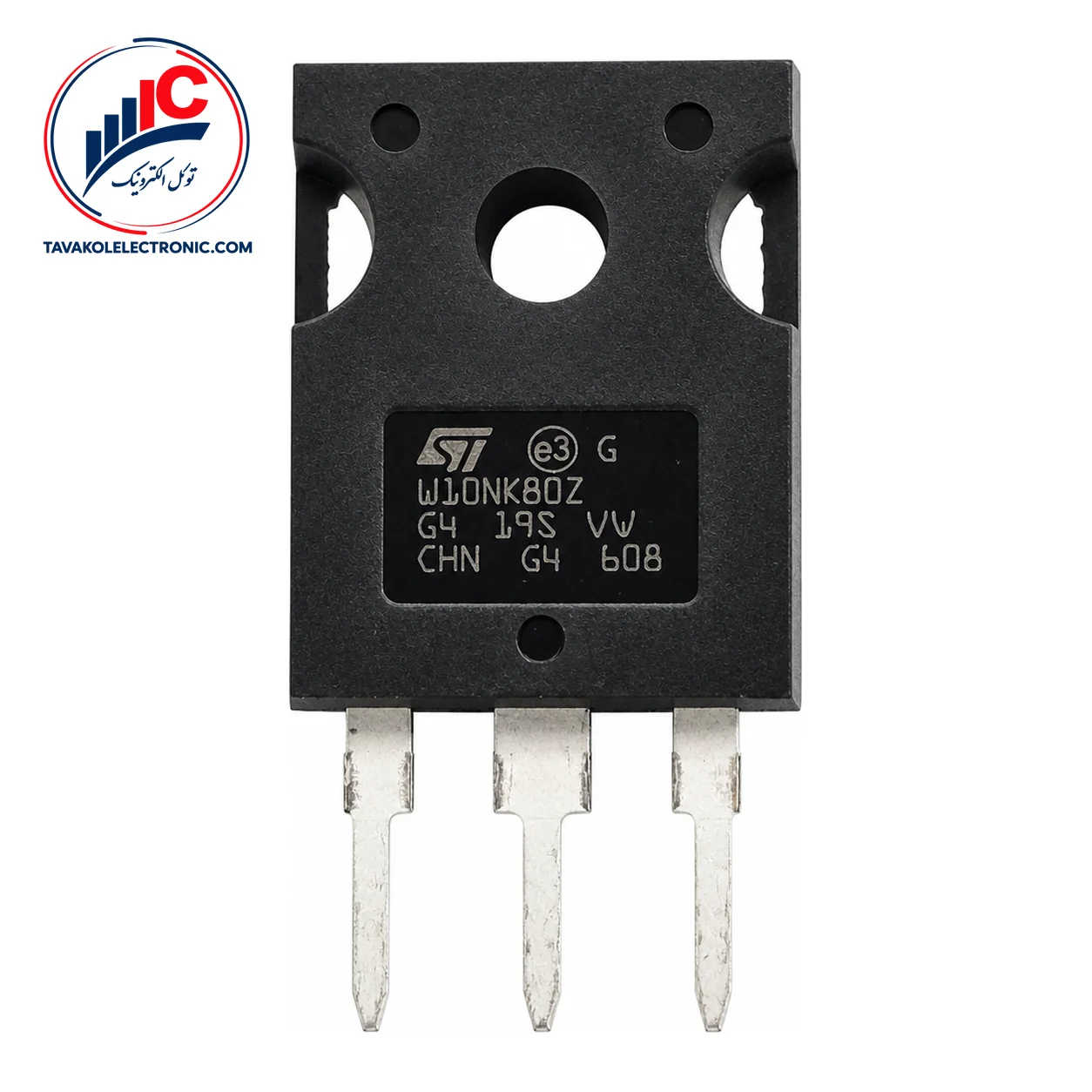

معرفی ماسفت STW10NK80Z

ماسفت STW10NK80Z محصول STMicroelectronics و یک ماسفت قدرت کانال N برای کاربردهای سوئیچینگ است. این قطعه در پکیج TO-247 عرضه می‌شود.

ولتاژ شکست درین-سورس این ماسفت حداقل 800 V است. مقاومت روشن در شرایط آزمون مشخص، مقدار معمولی 0.78 Ω و مقدار حداکثر 0.9 Ω دارد. بار کل گیت نیز 72 nC معمولی است.

ویژگی‌های کلیدی STW10NK80Z

– نوع کانال: N-channel – کاربرد: سوئیچینگ – پکیج: TO-247 – ولتاژ شکست درین-سورس: حداقل 800 V – مقاومت روشن: 0.78 Ω معمولی و 0.9 Ω حداکثر – بار کل گیت: 72 nC معمولی

ولتاژ آستانه گیت از 3 V حداقل تا 4.5 V حداکثر و مقدار معمول آن 3.75 V است. این مقدار فقط برای شناخت محدوده آستانه گیت کاربرد دارد و نباید به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن ماسفت در نظر گرفته شود.


مشخصات فنی STW10NK80Z

پارامتر مقدار شرایط آزمون
نوع کانال N-channel —
پکیج TO-247 نصب قطعه
ولتاژ شکست درین-سورس 800 V حداقل ID = 1 mA، VGS = 0، TCASE = 25°C
مقاومت روشن 0.78 typ.، 0.9 max. Ω VGS = 10 V، ID = 4.5 A، TCASE = 25°C
بار کل گیت 72 nC معمولی VDD = 640 V، ID = 9 A، TCASE = 25°C
ظرفیت ورودی 2180 pF معمولی VDS = 25 V، f = 1 MHz، VGS = 0

زمان تأخیر روشن‌شدن معمولی 30 ns و زمان تأخیر خاموش‌شدن معمولی 65 ns است. این مقادیر در VDD برابر با 400 V، ID برابر با 4.5 A، RG برابر با 4.7 Ω و VGS برابر با 10 V مشخص شده‌اند. زمان بازیابی معکوس دیود سورس-درین نیز 645 ns معمولی است.

محدودیت‌های مطلق و بررسی مدار

ولتاژ درین-سورس 800 V و جریان درین 9 A در دمای بدنه 25°C، مقادیر حداکثر مطلق هستند و نباید به‌عنوان نقطه کار عادی استفاده شوند. جریان پیوسته حداکثر در دمای بدنه 100°C برابر 6 A است و جریان پالسی حداکثر 36 A نیز به عرض پالس و ناحیه عملکرد ایمن وابسته است.

توان تلفاتی کل برای پکیج TO-247 در دمای بدنه 25°C حداکثر 160 W اعلام شده است. محدوده دمای پیوند کاری نیز از 55- تا 150°C است.


خرید، قیمت و موجودی STW10NK80Z

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، امکان دریافت پیش‌فاکتور، ضمانت اصالت کالا و ارسال به سراسر کشور برای سفارش‌ها فراهم است.

پیش از ثبت سفارش، پارت‌نامبر، کانال N و پکیج TO-247 را با قطعه موردنیاز تطبیق دهید. برای بررسی گزینه‌های مرتبط، عبارت انواع ماسفت را مشاهده کنید. امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


جمع‌بندی و سفارش STW10NK80Z

اگر مشخصات این قطعه با نیاز مدار شما مطابقت دارد، پارت‌نامبر این ماسفت و تعداد موردنیاز را برای استعلام قیمت، موجودی و شرایط تأمین ارسال کنید. درج دقیق پارت‌نامبر در درخواست خرید، به انتخاب صحیح قطعه و صدور پیش‌فاکتور کمک می‌کند.


سؤالات متداول درباره STW10NK80Z

STW10NK80Z چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N از STMicroelectronics است که برای کاربردهای سوئیچینگ طراحی شده و در پکیج TO-247 عرضه می‌شود.

آیا 800 V ولتاژ کاری عادی STW10NK80Z است؟

خیر. 800 V به‌عنوان حداقل ولتاژ شکست درین-سورس در شرایط آزمون مشخص شده و در بخش حداکثر مطلق هم یک حد مجاز است؛ بنابراین نباید بدون بررسی کامل مدار، نقطه کار عادی فرض شود.

برای خرید این قطعه چه اطلاعاتی لازم است؟

ارسال پارت‌نامبر STW10NK80Z و تعداد موردنیاز برای استعلام قیمت و موجودی کافی است. پیش از سفارش، نوع کانال و پکیج TO-247 را با قطعه موردنظر تطبیق دهید.

توضیحات تکمیلی

Part Number

STW10NK80Z

پکیج

TO-247

Channel Type

N-Channel

مشخصات فنی

VDS: 800 V, ID: 9 A
