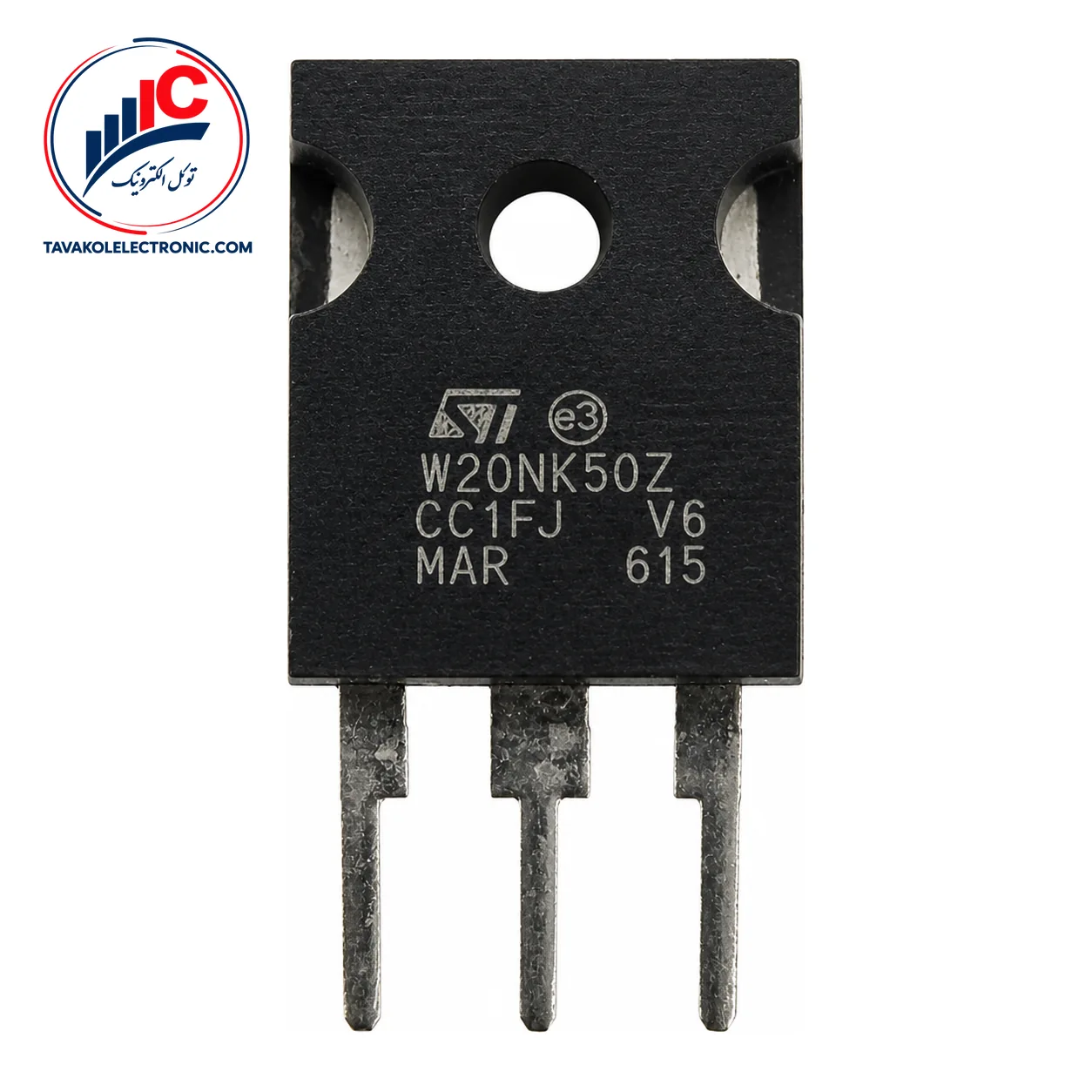

ماسفت STW20NK50Z

ویژگی‌ها
Part NumberSTW20NK50Z
پکیجTO-247
Channel TypeN-Channel
مشخصات فنیVDS: 500 V, ID: 20 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت STW20NK50Z

STW20NK50Z از محصولات STMicroelectronics و یک ماسفت قدرت کانال N برای کاربردهای سوئیچینگ است. این قطعه در پکیج TO-247 عرضه می‌شود و هنگام انتخاب یا جانمایی روی برد، تطبیق دقیق پارت‌نامبر و نوع پکیج با طراحی اهمیت دارد.

در انتخاب ماسفت قدرت، ولتاژ شکست، مقاومت روشن، مشخصات گیت و شرایط کاری مدار باید هم‌زمان بررسی شوند. ولتاژ شکست درین-سورس این قطعه حداقل 500V است و یکی از مشخصه‌های اصلی برای بررسی اولیه در مدارهای سوئیچینگ به شمار می‌آید.


مشخصات فنی STW20NK50Z

پارامترهای کلیدی STW20NK50Z

مقاومت روشن درین-سورس این قطعه در شرایط VGS = 10V و ID = 8.5A، مقدار تیپیک 0.23Ω و حداکثر 0.27Ω دارد. شارژ کل گیت نیز در شرایط VDD = 400V، ID = 17A و VGS = 10V، به‌صورت تیپیک 85nC و حداکثر 119nC اعلام شده است.

ولتاژ آستانه گیت بین 3V حداقل، 3.75V تیپیک و 4.5V حداکثر، در شرایط VDS = VGS و ID = 100µA مشخص شده است. همچنین ظرفیت ورودی تیپیک 2600pF است که در VDS = 25V، فرکانس 1MHz و VGS = 0 اندازه‌گیری شده است.

پارامتر مقدار شرایط یا توضیح
نوع کانال N-channel ماسفت قدرت
پکیج TO-247 نصب قطعه
ولتاژ شکست درین-سورس حداقل 500V ID = 1mA، VGS = 0
مقاومت روشن درین-سورس 0.23Ω تیپیک، 0.27Ω حداکثر VGS = 10V، ID = 8.5A
شارژ کل گیت 85nC تیپیک، 119nC حداکثر VDD = 400V، ID = 17A، VGS = 10V

دیود زنر داخلی گیت-سورس دارای ولتاژ شکست حداقل 30V است.

حدود مطلق ثبت‌شده شامل جریان درین پیوسته 20A در دمای بدنه TC = 25°C و 12.6A در TC = 100°C است. جریان پالسی 68A نیز با محدودیت عرض پالس توسط ناحیه عملکرد ایمن بیان شده است. حداکثر توان تلفاتی در TC = 25°C برابر 190W و حداکثر دمای پیوند کاری 150°C است.


راهنمای انتخاب و استفاده

STW20NK50Z برای طراحانی مناسب است که به یک ماسفت کانال N برای سوئیچینگ و ساختار نصب TO-247 نیاز دارند. پیش از خرید یا جایگزینی، ولتاژ موردنیاز مدار، روش درایو گیت، جریان واقعی، دفع حرارت و فضای مکانیکی را با مشخصات قطعه مقایسه کنید. ولتاژ گیت 10V در شرایط اندازه‌گیری مقاومت روشن ذکر شده است؛ بنابراین مقدار مقاومت روشن را باید فقط در همان شرایط در نظر گرفت.

برای مقایسه انواع ماسفت در یک طراحی، تنها برابر بودن ولتاژ نامی کافی نیست و پارامترهایی مانند مقاومت روشن، شارژ گیت، ظرفیت ورودی، پکیج و شرایط حرارتی نیز باید کنار هم بررسی شوند.


خرید و استعلام قیمت STW20NK50Z

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.


سؤالات متداول درباره STW20NK50Z

STW20NK50Z چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N است و برای کاربردهای سوئیچینگ در نظر گرفته شده است. پکیج آن TO-247 است.

ولتاژ شکست STW20NK50Z چقدر است؟

ولتاژ شکست درین-سورس این قطعه حداقل 500V است؛ این مشخصه در شرایط ID = 1mA و VGS = 0 بیان شده است.

آیا جریان 20A جریان کاری دائمی قطعه است؟

20A یک حد مطلق برای جریان درین پیوسته در شرایط TC = 25°C است و نباید بدون بررسی حرارتی و شرایط مدار به‌عنوان جریان کاری عمومی در نظر گرفته شود.


جمع‌بندی و سفارش

این ماسفت یک ماسفت قدرت N-channel با پکیج TO-247، ولتاژ شکست حداقل 500V و مقاومت روشن تیپیک 0.23Ω است. شارژ گیت، ظرفیت ورودی و محدودیت‌های حرارتی آن نیز برای طراحی بخش سوئیچینگ اهمیت دارند. برای بررسی موجودی، دریافت قیمت یا ثبت سفارش، پارت‌نامبر را با نیاز فنی خود تطبیق داده و با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

STW20NK50Z

پکیج

TO-247

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V, ID: 20 A
