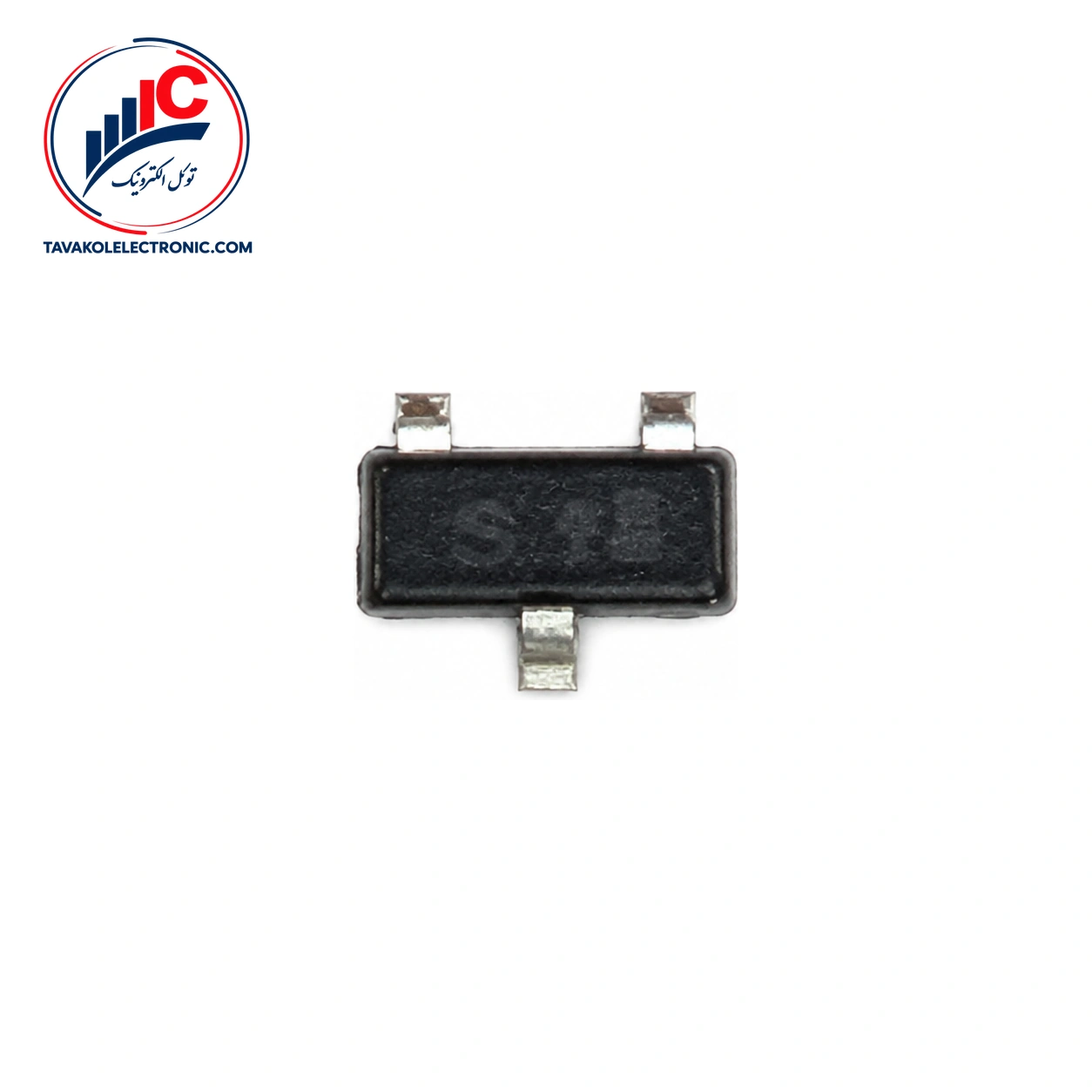

ماسفت BSS123

ویژگی‌ها
Part NumberBSS123
پکیجSOT-23
Channel TypeN-Channel
مشخصات فنیVDS: 100 V, ID: 0.17 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت BSS123

BSS123 یک ماسفت کانال N، از نوع Enhancement و با مشخصه Logic Level است. این قطعه با پکیج SOT23 عرضه می‌شود و در انتخاب آن باید نوع کانال، شرایط تحریک گیت و تطبیق پکیج با طراحی مدار در نظر گرفته شود.

ولتاژ شکست درین-سورس این ماسفت حداقل 100 V است. این مقدار با شرط VGS=0 و ID=250 µA در دمای پیوند 25 °C، مگر آنکه خلاف آن ذکر شود، مشخص شده است.

BSS123 برای بررسی در طراحی

در ارزیابی اولیه این قطعه، سه مورد کانال N، حالت Enhancement و Logic Level بودن، مهم‌ترین مشخصه‌ها هستند. ولتاژ آستانه گیت از 0.8 V حداقل تا 1.8 V حداکثر، با مقدار معمول 1.4 V گزارش شده است. این مقادیر در VGS=VDS و ID=50 µA در دمای پیوند 25 °C اندازه‌گیری شده‌اند و نباید به‌عنوان ولتاژ کامل روشن‌شدن در نظر گرفته شوند.

برای مشاهده دسته‌بندی قطعات مشابه می‌توانید عبارت مشاهده ماسفت را دنبال کنید.


مشخصات فنی BSS123

پارامتر مقدار
نوع کانال N-Channel
حالت کاری Enhancement mode، Logic Level
پکیج SOT23
ولتاژ شکست درین-سورس حداقل 100 V
مقاومت روشن در VGS=10 V typ. 3 Ω، max. 6 Ω در ID=0.17 A
مقاومت روشن در VGS=4.5 V typ. 4 Ω، max. 10 Ω در ID=0.13 A
دمای کار و ذخیره‌سازی ‎-55 تا +150 °C

مقاومت روشن درین-سورس در VGS=10 V و ID=0.17 A، مقدار معمول 3 Ω و حداکثر 6 Ω دارد. در VGS=4.5 V و ID=0.13 A، مقدار معمول 4 Ω و حداکثر 10 Ω است. بنابراین سطح ولتاژ گیت و جریان مدار باید هم‌زمان با این مشخصات بررسی شوند.

ظرفیت ورودی معمولاً 55 pF و حداکثر 69 pF است؛ این مقدار در VGS=0، VDS=25 V و فرکانس 1 MHz در دمای پیوند 25 °C مشخص شده است. بار کل گیت نیز در VDD=80 V، ID=0.17 A و تغییر VGS از 0 تا 10 V، مقدار معمول 1.78 nC و حداکثر 2.67 nC دارد. جریان نشتی گیت-سورس در شرایط تعیین‌شده حداکثر 10 nA است.

نکات مربوط به حدود مجاز

جریان درین 0.17 A در دمای محیط 25 °C و 0.14 A در دمای محیط 70 °C، محدودیت‌های مطلق هستند و نباید به‌عنوان جریان کاری عادی یا پیشنهاد طراحی استفاده شوند. جریان پالسی 0.68 A نیز حد مجاز در شرایط اعلام‌شده است. مقدار ±20 V برای گیت-سورس هم رتبه‌بندی حداکثری محسوب می‌شود و نباید از آن عبور کرد.


قیمت و خرید BSS123 از توکل الکترونیک

توکل الکترونیک با ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش‌های مختلف را پیگیری می‌کند. هنگام درخواست، تعداد موردنیاز و مشخصات قطعه را اعلام کنید تا قیمت و موجودی روز بررسی شود.


سفارش BSS123

اگر کانال N، حالت Enhancement، مشخصه Logic Level، پکیج SOT23 و شرایط الکتریکی این قطعه با طراحی شما مطابقت دارد، برای خرید یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.


سؤالات متداول درباره BSS123

BSS123 چه نوع ماسفتی است؟

BSS123 یک ترانزیستور ماسفت کانال N، از نوع Enhancement و دارای مشخصه Logic Level است.

پکیج این قطعه چیست؟

پکیج آن SOT23 است. پیش از مونتاژ، تطبیق footprint برد با پکیج موردنیاز را بررسی کنید.

ولتاژ شکست درین-سورس چقدر است؟

ولتاژ شکست درین-سورس حداقل 100 V است و در شرایط VGS=0، ID=250 µA و دمای پیوند 25 °C مشخص شده است.

آیا جریان‌های درج‌شده، جریان کاری عادی هستند؟

خیر. مقادیر 0.17 A، 0.14 A و 0.68 A محدودیت‌های مجاز در شرایط تعیین‌شده هستند و نباید بدون بررسی شرایط مدار و حرارتی، جریان کاری عادی فرض شوند.

توضیحات تکمیلی

Part Number

BSS123

پکیج

SOT-23

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V, ID: 0.17 A
