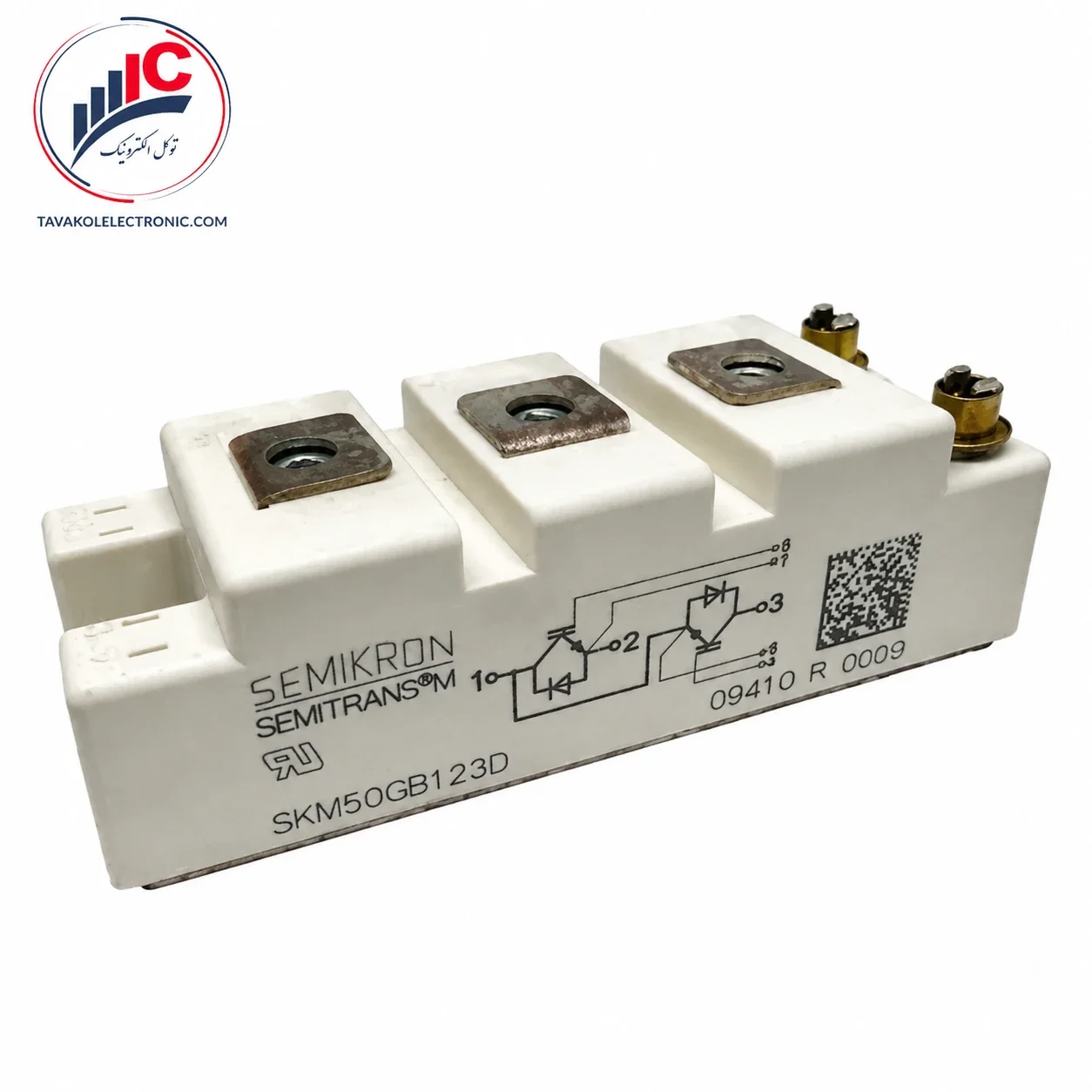

SKM50GB123D یک ماژول IGBT قدرت از برند SEMIKRON است که برای تشکیل یک بازوی نیمپل در اینورترها، درایوهای موتور، UPS و منابع تغذیه صنعتی استفاده میشود. این محصول دو IGBT کانال N را همراه با دیودهای معکوس سریع در یک بدنه قرار میدهد و برای مدارهای سوئیچینگ طراحی شده است.
ساختار نیمپل این ماژول باعث میشود ترمینال میانی آن بهعنوان خروجی بازوی قدرت مورد استفاده قرار گیرد. به همین دلیل، SKM50GB123D با مدلهای تکسوئیچ GA یا چاپر GAL تفاوت اساسی دارد و جایگزینی آنها صرفاً بر اساس ولتاژ و جریان امکانپذیر نیست.
ولتاژ کلکتور به امیتر این محصول 1200 ولت است. جریان کلکتور در دمای کیس 25 درجه برابر 50 آمپر و در دمای کیس 80 درجه برابر 40 آمپر اعلام شده است. جریان پیک یک میلیثانیهای نیز در این دو شرایط بهترتیب 100 و 80 آمپر است.
بدنه عایقشده، اندوکتانس داخلی پایین و دیودهای سریع CAL، این ماژول را برای تعمیر تجهیزات قدرتی که دقیقاً از پینآوت GB استفاده میکنند، به گزینهای مناسب تبدیل کرده است.
برای خرید SKM50GB123D، استعلام قیمت و بررسی موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM50GB123D |
| برند | SEMIKRON |
| خانواده | SEMITRANS |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار داخلی | دو IGBT همراه دیود معکوس |
| ولتاژ VCES | 1200 ولت |
| جریان در TC=25°C | 50 آمپر |
| جریان در TC=80°C | 40 آمپر |
| جریان پیک ICM | 100 آمپر |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 2500 ولت AC |
| پکیج | Case D61 |
| وزن | حدود 160 گرم |
SKM50GB123D برای مدارهایی مناسب است که به یک بازوی نیمپل با توان متوسط نیاز دارند. مهمترین کاربردهای قابلبررسی این محصول عبارتاند از:
این کاربردها به معنی سازگاری قطعی با هر دستگاه نیستند. ولتاژ باس DC، جریان واقعی بار، فرکانس سوئیچینگ، مقاومت گیت و سیستم خنککاری باید با مشخصات دستگاه تطبیق داده شوند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
مدل SKM50GB123D دارای دو IGBT در آرایش نیمپل است. در مقابل، مدل SKM50GAL123D یک ساختار چاپر شامل IGBT، دیود معکوس و دیود سری دارد.
| مدل | ساختار |
|---|---|
| SKM50GB123D | دو IGBT در مدار نیمپل |
| SKM50GAL123D | یک IGBT و دیودهای مدار چاپر |
| SKM50GA123D | یک IGBT تکسوئیچ |
| SKM50GAR123D | چاپر با آرایش معکوس GAL |
بنابراین حتی اگر بدنه، ولتاژ یا بخشی از کد مشابه باشد، مدلهای GA، GB، GAL و GAR جایگزین مستقیم یکدیگر نیستند.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCE(sat) معمول در 40A و 25°C | 2.5 ولت |
| VCE(sat) معمول در 40A و 125°C | 3.1 ولت |
| VCE(sat) معمول در 50A و 25°C | 2.7 ولت |
| توان تلفاتی هر IGBT | 310 وات |
| انرژی روشنشدن Eon | حدود 7 میلیژول |
| انرژی خاموششدن Eoff | حدود 4.5 میلیژول |
| مقاومت حرارتی هر IGBT | 0.4°C/W |
| مقاومت حرارتی هر دیود | 0.7°C/W |
| مقاومت حرارتی ماژول | 0.05°C/W |
| IFSM دیود | 550 آمپر |
مقادیر تلفات سوئیچینگ در ولتاژ 600 ولت، جریان 40 آمپر، دمای پیوند 125 درجه و مقاومت گیت 27 اهم اندازهگیری شدهاند. تغییر مقاومت گیت یا فرکانس میتواند تلفات واقعی را تغییر دهد.
پیش از سفارش SKM50GB123D موارد زیر را بررسی کنید:
این محصول یک IPM نیست و مدار گیتدرایور، تغذیه ایزوله و حفاظت کامل داخل آن وجود ندارد.
سطح هیتسینک باید صاف، تمیز و بدون خمیر حرارتی خشکشده باشد. خمیر حرارتی جدید را بهصورت یکنواخت و با ضخامت کنترلشده استفاده کنید.
گشتاور پیچ اتصال به هیتسینک M6 بین 3 تا 5 نیوتنمتر و گشتاور ترمینالهای M5 بین 2.5 تا 5 نیوتنمتر است.
پیش از روشنکردن SKM50GB123D، گیتدرایور هر دو سوئیچ، Dead Time، خازن DC Link، پیششارژ، اسنابر، فیوزها و اتصال کوتاه احتمالی بار بررسی شوند. روشنشدن همزمان دو IGBT میتواند اتصال کوتاه مستقیم روی باس DC ایجاد کند.
توکل الکترونیک با تمرکز بر ماژولهای IGBT و قطعات قدرت صنعتی، امکان بررسی اولیه پارتنامبر و ساختار محصول را پیش از خرید فراهم میکند.
برای دریافت قیمت و استعلام موجودی SKM50GB123D با واحد فروش توکل الکترونیک تماس بگیرید.
یک ماژول IGBT نیمپل شامل دو IGBT قدرت و دو دیود معکوس است.
ولتاژ آن 1200 ولت است. جریان در دمای کیس 25 درجه 50 آمپر و در دمای کیس 80 درجه 40 آمپر اعلام شده است.
بله، با استفاده از سه ماژول نیمپل میتوان پل کامل سهفاز ساخت؛ اما گیتدرایور و مدار قدرت باید با محصول هماهنگ باشند.
خیر. مدل GAL ساختار چاپر دارد و پینآوت آن با مدل GB متفاوت است.
گیتدرایور، Dead Time، خازن DC Link، پیششارژ، اسنابر، بار خروجی و خنککاری باید بررسی شون
