ماسفت SPP17N80C3

ویژگی‌ها
Part NumberSPP17N80C3
پکیجTO-220
مشخصات فنیVDS: 800 V, ID: 17 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

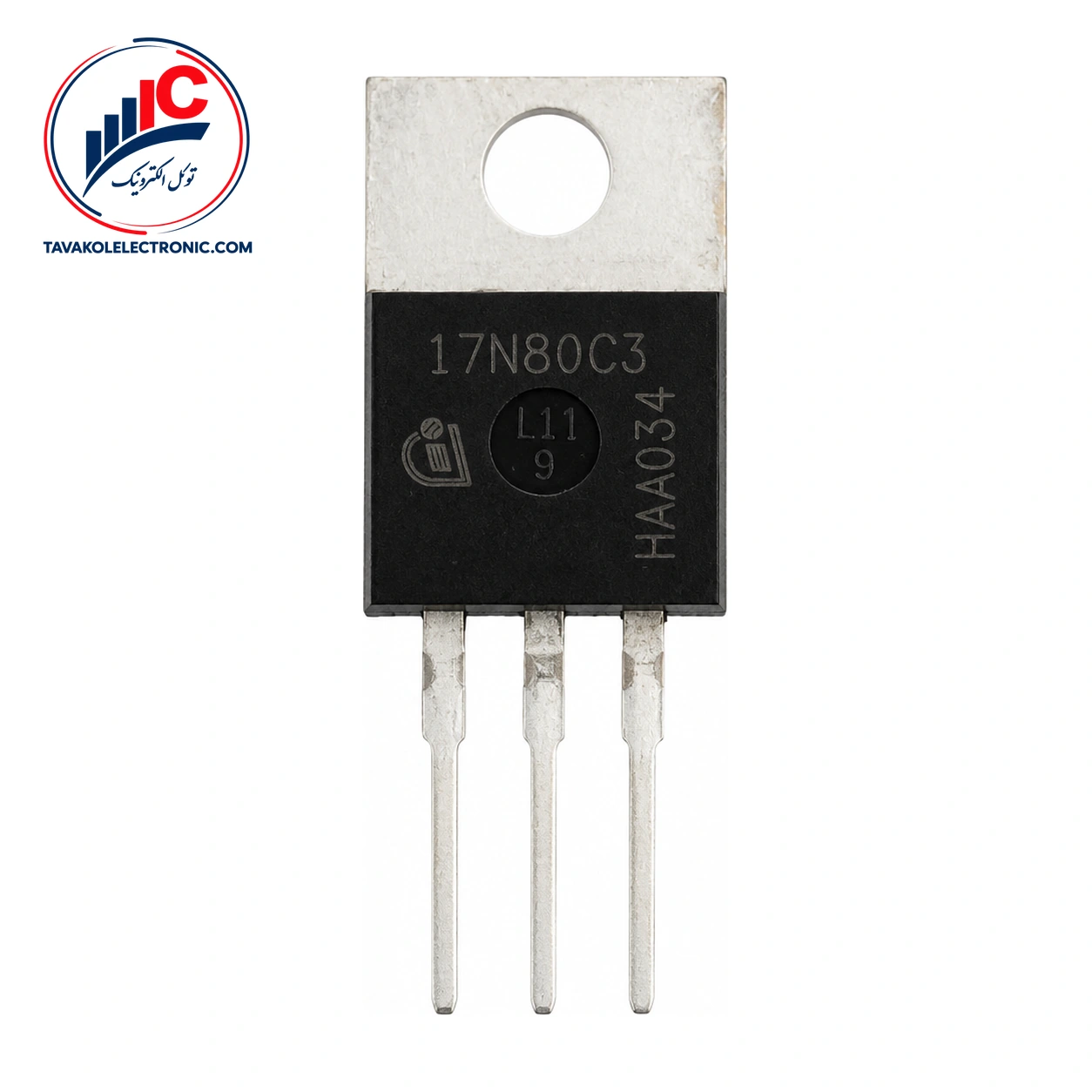

معرفی ماسفت SPP17N80C3

SPP17N80C3 یک ترانزیستور توان CoolMOS از محصولات Infineon Technologies است که برای کاربردهای صنعتی با ولتاژ DC باس بالا طراحی شده است. این قطعه در مدارهای سوئیچینگ، از جمله مبدل‌های Active Clamp Forward، کاربرد دارد.

پکیج قطعه PG-TO220-3 است و در زمان طراحی برد، تعمیر یا جایگزینی باید هم پکیج و هم شماره دقیق قطعه بررسی شود.


مشخصات فنی SPP17N80C3

مهم‌ترین مشخصات این مدل در جدول زیر آمده است.

پارامتر مقدار
نوع قطعه CoolMOS Power Transistor
پکیج PG-TO220-3
ولتاژ درین-سورس 800 V
مقاومت روشن درین-سورس حداکثر 0.29 Ω
بار کل گیت 88 nC معمولی، 117 nC حداکثر

ولتاژ و مقاومت روشن SPP17N80C3

ولتاژ درین-سورس این مدل در خلاصه محصول 800 V اعلام شده و حداقل ولتاژ شکست درین-سورس نیز 800 V است. این مقدار در شرایط VGS = 0 V، جریان درین 250 µA و دمای اتصال 25 °C مشخص شده است.

مقاومت روشن درین-سورس حداکثر 0.29 Ω است. این مقدار در دمای اتصال 25 °C، با VGS = 10 V و جریان درین 11 A تعیین شده است.

بار گیت و پارامترهای کنترلی

بار کل گیت در شرایط VDD = 640 V، جریان درین 17 A و تغییر VGS از 0 تا 10 V، مقدار معمولی 88 nC و مقدار حداکثری 117 nC دارد.

ولتاژ آستانه گیت در شرایط تعریف‌شده، حداقل 2.1 V، مقدار معمولی 3 V و حداکثر 3.9 V است. ظرفیت ورودی نیز در شرایط VGS = 0 V، VDS = 100 V، فرکانس 1 MHz و دمای اتصال 25 °C، مقدار معمولی 2300 pF دارد.

محدودیت‌های نامی

جریان درین پیوسته 17 A در دمای بدنه 25 °C و 11 A در دمای بدنه 100 °C، هر دو به‌عنوان حداکثر مقدار نامی اعلام شده‌اند. جریان پالسی نیز حداکثر 51 A در دمای بدنه 25 °C است.

ولتاژ گیت-سورس استاتیک حداکثر ±20 V، تحمل dv/dt حداکثر 50 V/ns در بازه VDS از 0 تا 640 V و محدوده دمایی نامی از 55- تا 150 °C است.


کاربرد و انتخاب این ماسفت

این قطعه برای کاربردهای صنعتی با ولتاژ DC باس بالا و مدارهای سوئیچینگ مانند Active Clamp Forward در نظر گرفته شده است. هنگام انتخاب، ولتاژ درین-سورس، مقاومت روشن در شرایط آزمون، بار گیت و پکیج را با نیاز مدار مقایسه کنید. برای بررسی مدل‌های دیگر می‌توانید عبارت انواع ماسفت را نیز ببینید.


قیمت و خرید SPP17N80C3

برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. پیش از ثبت سفارش، پارت‌نامبر و پکیج موردنیاز را بررسی کنید.


سؤالات متداول درباره SPP17N80C3

SPP17N80C3 چه نوع قطعه‌ای است؟

این مدل یک ترانزیستور توان CoolMOS از نوع ماسفت است که برای کاربردهای صنعتی با ولتاژ DC باس بالا و مدارهای سوئیچینگ طراحی شده است.

پکیج SPP17N80C3 چیست؟

پکیج این قطعه PG-TO220-3 است.

ولتاژ درین-سورس این مدل چقدر است؟

ولتاژ درین-سورس اعلام‌شده 800 V است و حداقل ولتاژ شکست درین-سورس نیز 800 V تعیین شده است.


جمع‌بندی و سفارش

این ماسفت توان CoolMOS با پکیج PG-TO220-3، ولتاژ درین-سورس 800 V و مقاومت روشن حداکثر 0.29 Ω در شرایط تعیین‌شده است. برای اطلاع از قیمت، موجودی و ثبت سفارش، شماره قطعه موردنیاز خود را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

SPP17N80C3

پکیج

TO-220

مشخصات فنی

VDS: 800 V, ID: 17 A
