IRF644 یک ماسفت قدرت HEXFET از محصولات STMicroelectronics است که با پکیج TO-220AB عرضه میشود. این قطعه برای مدارهایی که ولتاژ درین-سورس، مقاومت روشن و شرایط تحریک گیت در آن‌ها مهم است، قابل بررسی است.
ولتاژ نامی درین-سورس 250 V است. ولتاژ شکست درین-سورس نیز حداقل 250 V اعلام شده و در شرایط VGS=0 V و ID=250 µA تعریف میشود. مقاومت استاتیک درین-سورس در حالت روشن حداکثر 0.28 Ω است؛ این مقدار در VGS=10 V و ID=8.4 A به‌دست آمده است.
ولتاژ آستانه گیت-سورس بین 2.0 تا 4.0 V است و شرایط اندازه‌گیری آن VDS=VGS و ID=250 µA اعلام شده است. ترارسانایی مستقیم نیز حداقل 6.7 S در VDS=50 V و ID=8.4 A است. این داده‌ها در کنار نوع قطعه و پکیج، برای مقایسه فنی پیش از سفارش کاربرد دارند.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | HEXFET Power MOSFET |
| ولتاژ درین-سورس | 250 V |
| مقاومت روشن درین-سورس | 0.28 Ω حداکثر |
| آستانه گیت-سورس | 2.0 تا 4.0 V |
| پکیج | TO-220AB |
برای مقایسه مدل‌های موجود، عبارت خرید ماسفت را دنبال کنید و مشخصات قطعه موردنیاز را با نمونه موجود در مدار تطبیق دهید.
بار کل گیت به‌صورت معمول 68 nC در ID=7.9 A و VDS=200 V گزارش شده است. زمان تأخیر روشن‌شدن معمولاً 11 ns و زمان خیز معمولاً 24 ns است؛ هر دو مقدار در VDD=125 V و ID=7.9 A تعریف شده‌اند. زمان تأخیر خاموش‌شدن معمولاً 53 ns و زمان افت معمولاً 49 ns است و برای این دو پارامتر شرایط RG=9.1 Ω و RD=8.7 Ω ذکر شده است.
جریان درین پیوسته با عنوان حد مطلق مجاز، حداکثر 14 A در TC=25°C و VGS=10 V است. این حد در TC=100°C به حداکثر 8.5 A می‌رسد. جریان پالسی نیز حداکثر 56 A و وابسته به محدودیت پهنای پالس و دمای مجاز پیوند است. محدوده دمای پیوند کاری اعلام‌شده از 55- تا 150+ درجه سلسیوس است.
پکیج TO-220AB باید با فضای نصب، قطعه قبلی و اطلاعات درج‌شده روی برد تطبیق داده شود. پیش از سفارش، پارت‌نامبر، پکیج و نیازهای الکتریکی مدار را بررسی کنید تا قطعه‌ای با شناسه نزدیک اما مشخصات متفاوت انتخاب نشود.
برای استعلام قیمت و موجودی روز IRF644 با توکل الکترونیک در تماس باشید. این قطعه برای فروش تکی و تعدادی عرضه میشود و امکان خرید عمده و تأمین شرکتی نیز وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور برای سفارش‌های سازمانی یا پروژه‌ای فراهم است.
توکل الکترونیک با ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور، فرایند تهیه قطعه را برای تعمیرکاران، طراحان و واحدهای خرید ساده‌تر می‌کند. هنگام ثبت درخواست، تعداد موردنیاز و اطلاعات نمونه یا برد را اعلام کنید تا قیمت و موجودی بررسی شود.
این قطعه یک ماسفت قدرت HEXFET از STMicroelectronics با پکیج TO-220AB است و ولتاژ درین-سورس نامی آن 250 V اعلام شده است.
مقاومت استاتیک درین-سورس در حالت روشن حداکثر 0.28 Ω است. این مقدار در VGS=10 V و ID=8.4 A مشخص شده و هنگام مقایسه باید همراه با شرایط آزمون در نظر گرفته شود.
خیر. مقدار 14 A یک حد مطلق مجاز برای جریان درین پیوسته در TC=25°C و VGS=10 V است و نباید بدون بررسی شرایط حرارتی و مدار به‌عنوان جریان کاری دائمی استفاده شود.
IRF644 یک ماسفت قدرت با ولتاژ درین-سورس 250 V، مقاومت روشن حداکثر 0.28 Ω، مشخصات سوئیچینگ ثبت‌شده و پکیج TO-220AB است. اگر این مشخصات با طراحی یا قطعه موردنظر شما مطابقت دارد، پارت‌نامبر و تعداد موردنیاز را اعلام کنید تا استعلام قیمت، موجودی و امکان تأمین انجام شود. توکل الکترونیک سفارش‌های تکی، تعدادی و شرکتی را به سراسر کشور ارسال می‌کند.
| Part Number | IRF644 |
|---|---|
| پکیج | TO-220AB |
| مشخصات فنی | VDS: 250 V, ID: 14 A |

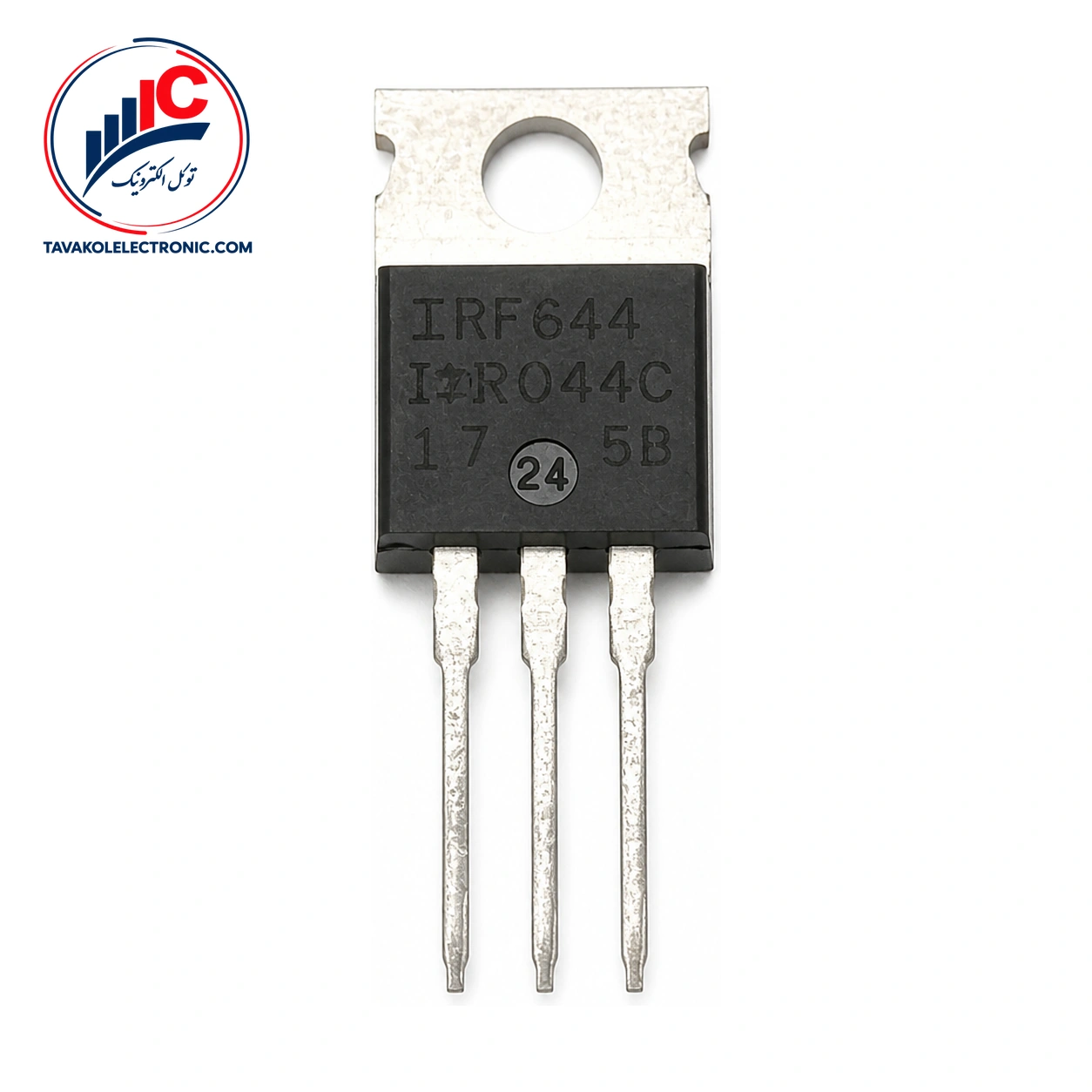

ماسفت IRF644
