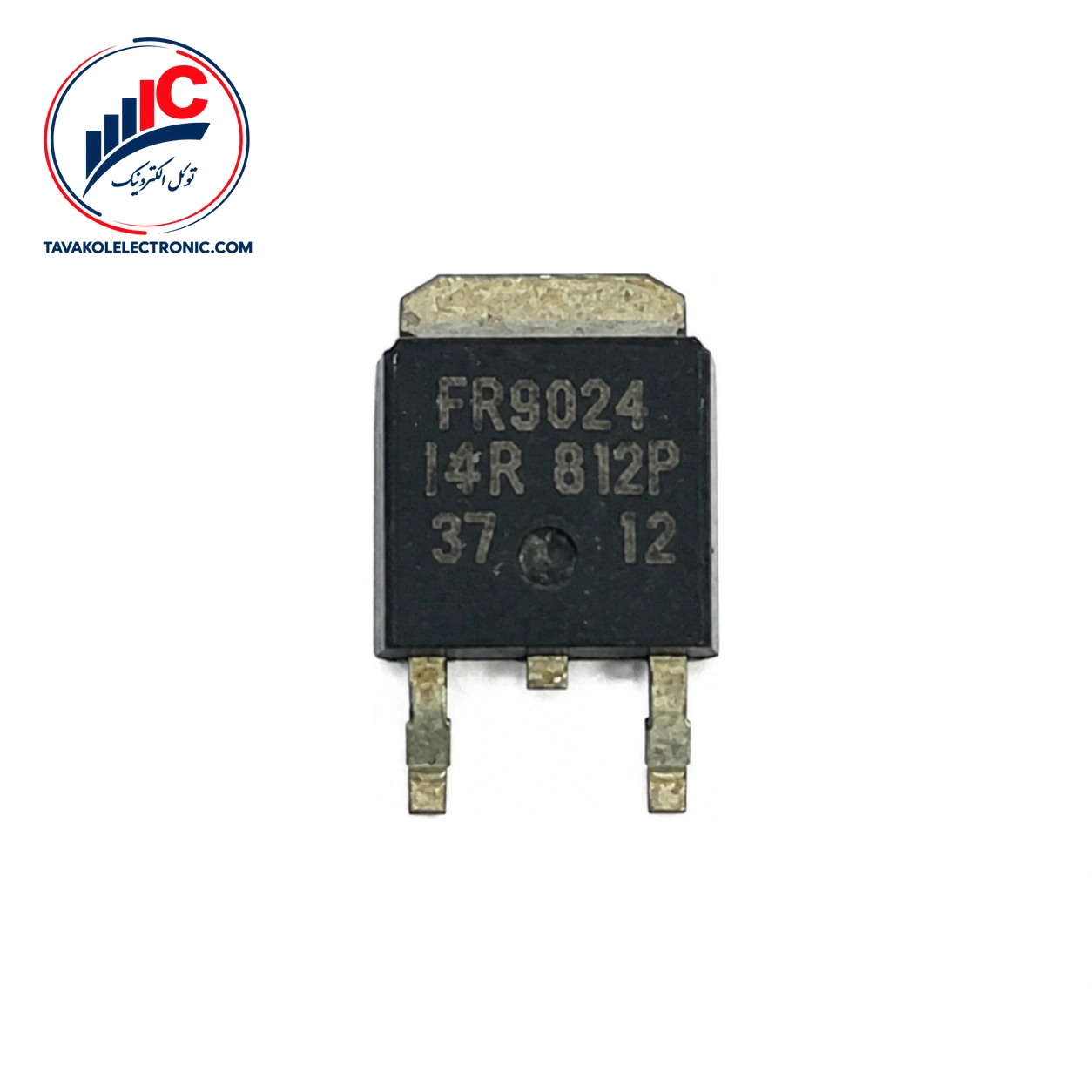

ماسفت IRFR9024 یک ترانزیستور اثر میدان کانال P از نوع Enhancement-mode است و برای مدارهای سوئیچینگ به کار میرود. این قطعه در پکیج TO-252 (D-PAK) عرضه میشود و برای مبدلهای DC/DC دارای کنترلر PWM سنکرون یا معمولی طراحی شده است.
مقاومت روشنشدن استاتیک حداکثر 0.280 Ω است؛ این مقدار در VGS = -10 V و ID = -5.3 A مشخص شده است.
برای مقایسه مدلهای موجود، خرید ماسفت را بررسی کنید.
| پارامتر | مقدار |
|---|---|
| نوع کانال و عملکرد | P-channel، Enhancement-mode |
| پکیج | TO-252 (D-PAK) |
| مقاومت روشن استاتیک، حداکثر | 0.280 Ω در VGS = -10 V و ID = -5.3 A |
| ولتاژ شکست درین-سورس | حداقل -60 V با VGS = 0 V و ID = -250 µA |
| ظرفیت ورودی | 560 pF در VDS = -25 V، VGS = 0 V و فرکانس 1.0 MHz |
| ظرفیت خروجی | 130 pF در VDS = -25 V، VGS = 0 V و فرکانس 1.0 MHz |
ولتاژ آستانه گیت حداقل -2 V، مقدار معمول -2.3 V و حداکثر -4 V است. این مقادیر در VDS = VGS و ID = -250 µA تعریف شدهاند.
بار کل گیت 19 nC در VDS = -48 V، ID = -11 A و VGS = -10 V، با مقدار حداکثری مشخص شده است. زمان تأخیر روشنشدن معمولی 8 ns و زمان افت خاموششدن معمولی 5 ns هستند. این دو زمان با VDD = -30 V، ID = -11 A، VGS = -10 V و RGEN = 18 Ω اندازهگیری شدهاند.
مقادیر زیر حد مطلق مجاز هستند و نباید بهعنوان شرایط کار عادی در نظر گرفته شوند: ولتاژ درین-سورس -60 V، ولتاژ گیت-سورس ±20 V و جریان پالسی درین -35 A. جریان پیوسته درین حداکثر -8.8 A در دمای بدنه 25°C و -5.6 A در دمای بدنه 100°C است. محدوده دمای پیوند کاری و نگهداری نیز از -55°C تا +150°C اعلام شده است.
برای طراحی برد یا جایگزینی قطعه، تطبیق دقیق پارتنامبر، نوع کانال، پکیج و شرایط ولتاژ و جریان مدار را انجام دهید.
این ماسفت برای مبدلهای DC/DC با کنترلرهای PWM سنکرون یا معمولی در نظر گرفته شده است. نوع کانال P و مشخصات سوئیچینگ آن در بخش سوئیچ قدرت مدار اهمیت دارد؛ با این حال انتخاب نهایی باید بر اساس ولتاژ گیت، جریان مدار، فرکانس سوئیچینگ و محدودیتهای حرارتی انجام شود.
ظرفیتهای ورودی و خروجی و همچنین بار گیت، اطلاعات مفیدی برای ارزیابی رفتار درایور گیت و زمانهای سوئیچینگ فراهم میکنند. این مقادیر وابسته به شرایط آزمون هستند و نباید بدون درنظرگرفتن همان شرایط به مدار دیگری تعمیم داده شوند.
برای استعلام قیمت و موجودی روز IRFR9024 با توکل الکترونیک تماس بگیرید. این قطعه بهصورت تکی و تعدادی عرضه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیشفاکتور نیز وجود دارد.
پیش از سفارش، پارتنامبر و پکیج موردنیاز را بررسی کنید. توکل الکترونیک ضمانت اصالت کالا را ارائه میکند و امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران فراهم است.
این قطعه یک ماسفت کانال P از نوع Enhancement-mode است و در پکیج TO-252 (D-PAK) عرضه میشود.
برای مبدلهای DC/DC با کنترلرهای PWM سنکرون یا معمولی طراحی شده است.
مقاومت روشن استاتیک حداکثر 0.280 Ω است و این مقدار در VGS = -10 V و ID = -5.3 A تعیین شده است.
این ماسفت کانال P با پکیج TO-252 (D-PAK)، مقاومت روشن مشخص و پارامترهای سوئیچینگ قابل بررسی، برای ارزیابی در مبدلهای DC/DC گزینهای مناسب برای بررسی است. برای ثبت سفارش، مشخصات قطعه را با شرایط مدار تطبیق دهید و برای دریافت قیمت و موجودی روز با توکل الکترونیک در ارتباط باشید.
| Part Number | IRFR9024 |
|---|---|
| پکیج | DPAK |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -60 V, ID: -8.8 A |
