ماسفت 2SK798

ویژگی‌ها
Part Number2SK798
Channel TypeN-Channel
مشخصات فنیVDS: 100 V, ID: 40 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

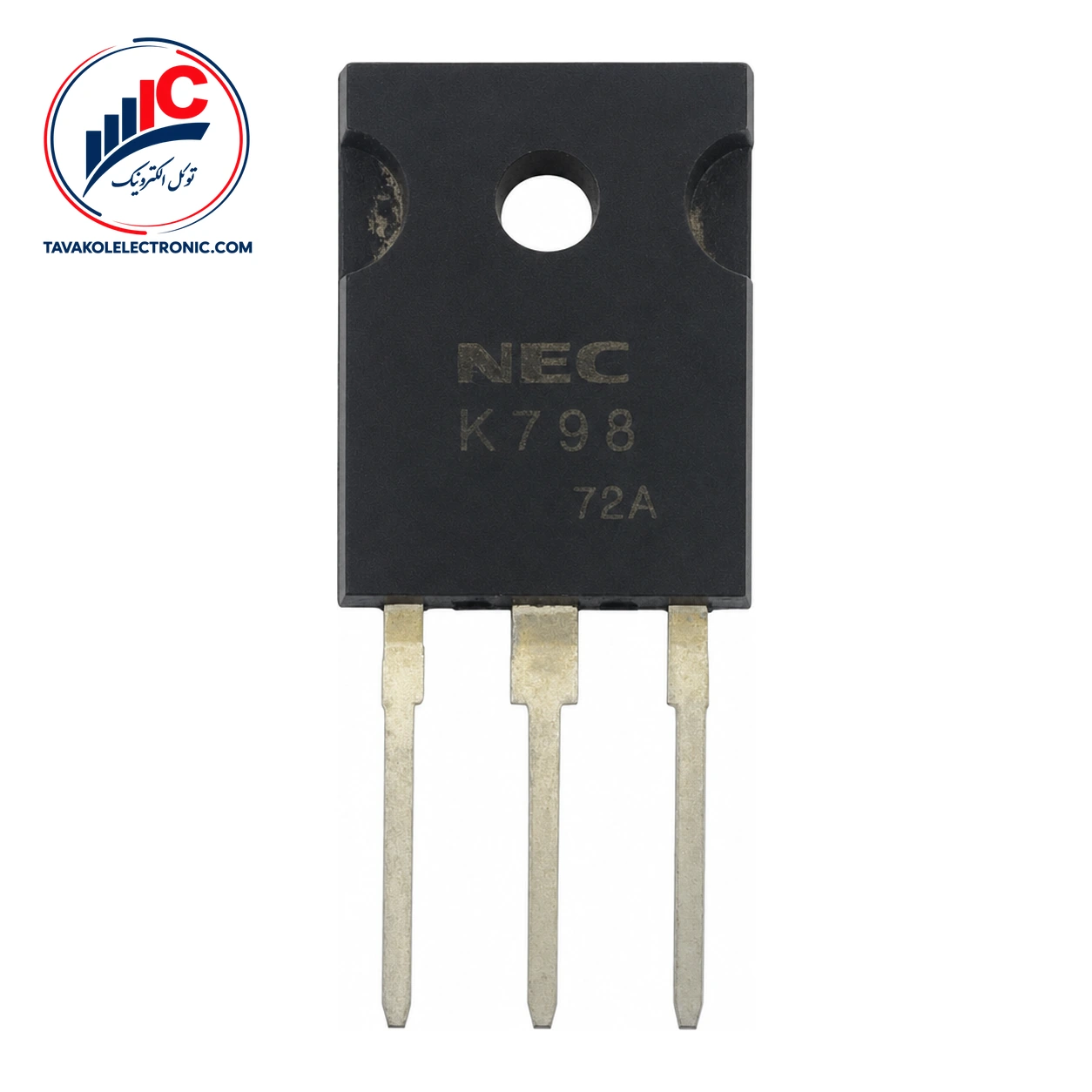

ماسفت 2SK798 یک ترانزیستور قدرت MOSFET از نوع N-Channel ساخت NEC است که برای راه‌اندازی سلونوئید، موتور و لامپ طراحی شده است. این مدل با درایو گیت 4V در سطح منطقی مشخص می‌شود و برای مدارهایی که فرمان گیت با این سطح ولتاژ انجام می‌شود، گزینه‌ای قابل بررسی است.

برای انتخاب این قطعه، تطبیق پارت‌نامبر، شرایط بار، ولتاژ مدار و روش درایو گیت اهمیت دارد. برای مقایسه مدل‌های هم‌گروه نیز می‌توانید عبارت مشاهده ماسفت را دنبال کنید و گزینه‌های موجود را بررسی کنید.

معرفی و کاربردهای ماسفت 2SK798

2SK798 برای چه کاربردهایی مناسب است؟

این ماسفت N-Channel برای درایو سلونوئید، موتور و لامپ در نظر گرفته شده است. سطح درایو گیت 4V، یکی از نکات مهم هنگام بررسی آن برای مدارهای کنترلی است. انتخاب نهایی باید با توجه به مشخصات واقعی بار و شرایط کاری مدار انجام شود.

مقاومت روشن در دو شرایط آزمون ارائه شده است. مقدار حداکثر آن در VGS برابر 10V و ID برابر 20A، برابر 31mΩ است. در VGS برابر 4V و ID برابر 20A، این مقدار حداکثر 40mΩ اعلام شده است. بنابراین هنگام طراحی، ولتاژ واقعی اعمال‌شده به گیت باید با شرایط مشخصات مورد استفاده تطبیق داده شود.


مشخصات فنی 2SK798

مشخصه مقدار
نوع قطعه ترانزیستور قدرت MOSFET
نوع کانال N-Channel
درایو گیت 4V، سطح منطقی
مقاومت روشن حداکثر 31mΩ در VGS=10V و ID=20A
مقاومت روشن حداکثر 40mΩ در VGS=4V و ID=20A
ظرفیت ورودی 8000pF معمولی

محدودیت‌های ولتاژ و جریان

حداکثر ولتاژ درین به سورس 100V و حداکثر ولتاژ گیت به سورس ±20V است. حداکثر جریان درین DC برابر 40A اعلام شده و جریان پالسی حداکثر 160A، فقط با عرض پالس حداکثر 300µs و دیوتی‌سایکل حداکثر 2 درصد مطرح می‌شود.

حداکثر دمای کانال 150°C است. توان تلفاتی کل در Ta برابر 25°C حداکثر 3.0W و در Tc برابر 25°C حداکثر 150W اعلام شده است. بازه دمای نگهداری نیز از ‎-55 تا +150 درجه سلسیوس است.

ظرفیت ورودی و زمان‌های سوئیچینگ

ظرفیت ورودی معمولی 8000pF است. زمان‌های سوئیچینگ معمولی شامل تأخیر روشن‌شدن 60ns، زمان صعود 120ns، تأخیر خاموش‌شدن 400ns و زمان نزول 250ns هستند. این اعداد در شرایط آزمون ID برابر 20A، VCC برابر 50V، RL برابر 2.5Ω، Rin برابر 10Ω و دمای محیط 25°C ارائه شده‌اند.


خرید و استعلام قیمت 2SK798

برای خرید این مدل از توکل الکترونیک، پارت‌نامبر و تعداد موردنیاز خود را اعلام کنید تا استعلام قیمت و موجودی روز انجام شود. فروش تکی و تعدادی امکان‌پذیر است و برای خرید عمده یا تأمین شرکتی نیز می‌توانید درخواست خود را مطرح کنید. امکان دریافت پیش‌فاکتور نیز وجود دارد.

توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش‌های قطعات الکترونیکی را پیگیری می‌کند. پیش از ثبت سفارش، بررسی پارت‌نامبر با نمونه موردنیاز و شرایط مدار انجام شود.


سؤالات متداول درباره 2SK798

2SK798 چه نوع ترانزیستوری است؟

این مدل یک ترانزیستور قدرت MOSFET از نوع N-Channel است و برای درایو سلونوئید، موتور و لامپ طراحی شده است.

درایو گیت این مدل چند ولت است؟

درایو گیت 4V و در سطح منطقی مشخص شده است. مقاومت روشن حداکثر 40mΩ نیز در VGS برابر 4V و ID برابر 20A ارائه شده است.

آیا جریان 40A شرایط کار عادی را نشان می‌دهد؟

خیر. مقدار 40A حداکثر جریان درین DC و از نوع حدود مطلق است. جریان پالسی 160A نیز فقط با شرط عرض پالس حداکثر 300µs و دیوتی‌سایکل حداکثر 2 درصد اعلام شده است.


جمع‌بندی و سفارش ماسفت 2SK798

این مدل با کانال N، درایو منطقی 4V، مقاومت روشن مشخص‌شده در دو سطح گیت و کاربرد در راه‌اندازی سلونوئید، موتور و لامپ، برای بررسی در مدارهای مرتبط قابل توجه است. برای سفارش، پارت‌نامبر، تعداد و نیاز پروژه را با توکل الکترونیک در میان بگذارید تا قیمت و موجودی روز بررسی شود. تطبیق نهایی پارت‌نامبر پیش از سفارش ضروری است.

توضیحات تکمیلی

Part Number

2SK798

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V, ID: 40 A
