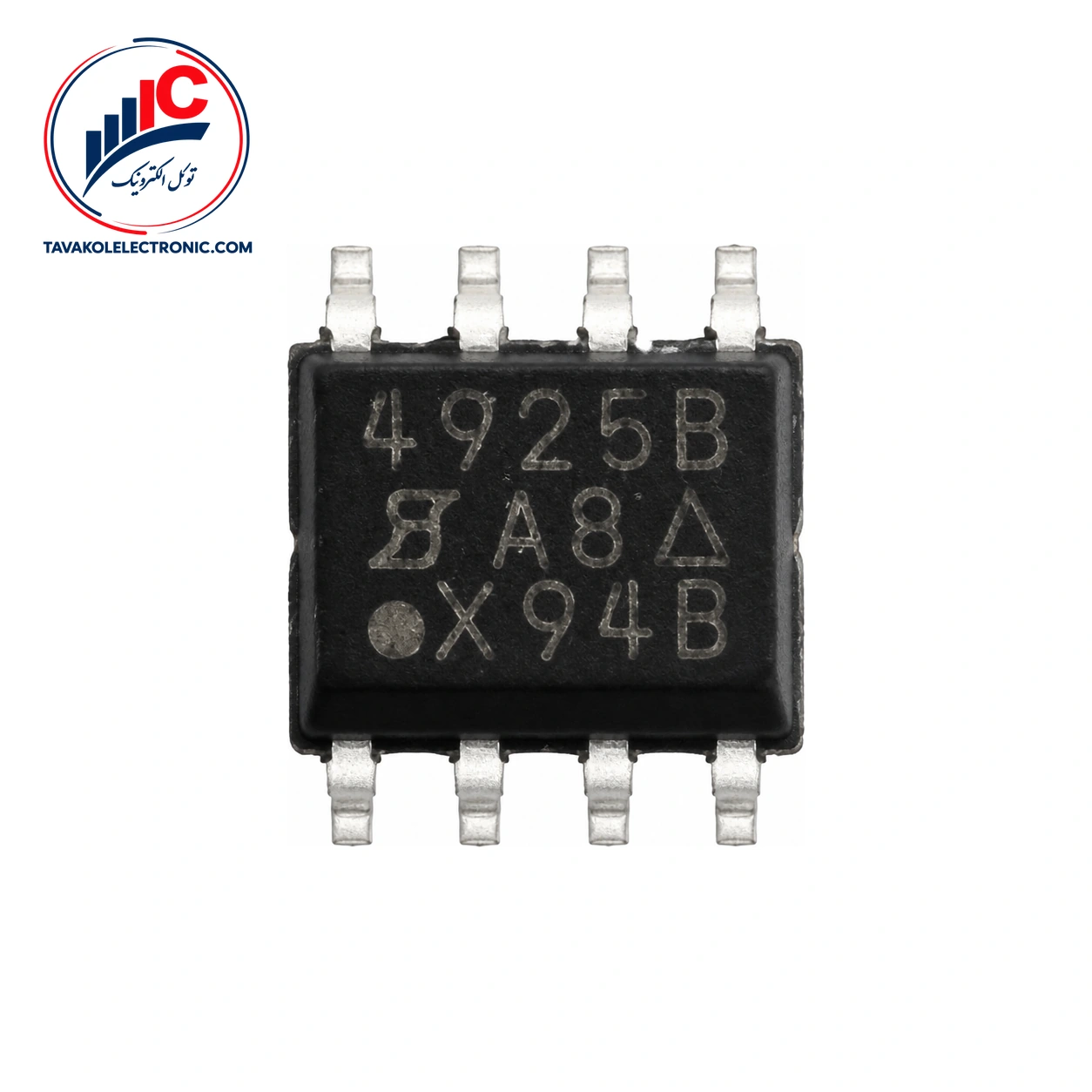

ماسفت SI4925BDY

ویژگی‌ها
Part NumberSI4925BDY
پکیجSOIC
Channel TypeP-Channel
مشخصات فنیVDS: -30 V, ID: -5.3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت SI4925BDY

SI4925BDY یک ماسفت دوگانه کانال P از خانواده محصولات Vishay / Siliconix است که برای کاربردهای Load Switch معرفی شده است. این قطعه در تجهیزاتی مانند نوت‌بوک، کامپیوتر رومیزی و کنسول بازی کاربرد دارد و برای انتخاب آن باید ولتاژ مدار، شرایط تحریک گیت و مشخصات موردنیاز طراحی بررسی شود.

پکیج این مدل SO-8 است. در زمان جایگزینی یا سفارش، تطبیق دقیق پارت‌نامبر و پکیج با قطعه نصب‌شده روی برد اهمیت دارد. برای بررسی گروه محصولات مرتبط می‌توانید عبارت مشاهده ماسفت را دنبال کنید.

کاربرد SI4925BDY در مدارهای Load Switch

این ماسفت برای مدارهای سوئیچ بار در تجهیزات الکترونیکی معرفی شده است. ولتاژ درین-سورس آن -30 V است و مقادیر مقاومت درین-سورس در حالت روشن، با توجه به ولتاژ گیت و جریان آزمون، متفاوت اعلام شده‌اند. بنابراین هنگام مقایسه با قطعه موجود، فقط به نام قطعه اکتفا نکنید و شرایط واقعی مدار را نیز در نظر بگیرید.


مشخصات فنی SI4925BDY

مهم‌ترین مشخصات این قطعه در جدول زیر آمده است. مقادیر مقاومت روشن، حداکثر مقدار اعلام‌شده در شرایط آزمون مشخص هستند و نباید بدون توجه به VGS و ID به شرایط دیگری تعمیم داده شوند.

پارامتر مقدار شرایط یا توضیح
نوع قطعه Dual P-Channel MOSFET ماسفت دوگانه کانال P
پکیج SO-8 پکیج قطعه
ولتاژ درین-سورس -30 V مقدار نامی اعلام‌شده
مقاومت روشن 0.025 Ω حداکثر VGS = -10 V، ID = -7.1 A، TJ = 25 °C
مقاومت روشن 0.041 Ω حداکثر VGS = -4.5 V، ID = -5.5 A، TJ = 25 °C
بار کل گیت 33 nC معمولی، 50 nC حداکثر VDS = -15 V، VGS = -10 V، ID = -7.1 A

ولتاژ آستانه گیت از -1 V حداقل تا -3 V حداکثر است؛ این مشخصه در VDS = VGS و ID = -250 µA، در TJ = 25 °C، تعریف شده است. ترارسانایی مستقیم نیز 20 S معمولی در VDS = -10 V و ID = -7.1 A اعلام شده است.

زمان تأخیر روشن‌شدن 9 ns معمولی و 15 ns حداکثر است. زمان تأخیر خاموش‌شدن نیز 60 ns معمولی و 90 ns حداکثر اعلام شده و هر دو مقدار به شرایط آزمون دیتاشیت وابسته‌اند.

جریان درین پیوسته -5.3 A و جریان پالسی -40 A، هر دو به‌عنوان حد مجاز مطلق مشخص شده‌اند؛ بنابراین نباید به‌عنوان جریان کاری عادی در نظر گرفته شوند. حداکثر مطلق ولتاژ گیت-سورس ±20 V است. بازه دمای اتصال و ذخیره‌سازی نیز -55 تا 150 °C اعلام شده است.


قیمت و خرید SI4925BDY

برای استعلام قیمت و موجودی روز SI4925BDY با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. پیش از سفارش، بررسی پارت‌نامبر و پکیج SO-8 به تطبیق بهتر قطعه با نیاز برد کمک می‌کند.

توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش‌های قطعات الکترونیکی را پیگیری می‌کند.


سؤالات متداول درباره این ماسفت

SI4925BDY چه نوع ماسفتی است؟

این قطعه یک ماسفت دوگانه کانال P در پکیج SO-8 است که برای کاربردهای Load Switch، از جمله تجهیزات نوت‌بوک، کامپیوتر رومیزی و کنسول بازی معرفی شده است.

ولتاژ درین-سورس این مدل چقدر است؟

ولتاژ درین-سورس -30 V است. انتخاب نهایی باید با ولتاژ مدار و سایر شرایط طراحی مطابقت داشته باشد.


جمع‌بندی و ثبت سفارش SI4925BDY

SI4925BDY برای کاربردهای سوئیچ بار، با ساختار دوگانه کانال P، پکیج SO-8 و ولتاژ درین-سورس -30 V ارائه شده است. اگر این مدل با نیاز فنی برد شما مطابقت دارد، برای بررسی موجودی، دریافت قیمت و ثبت سفارش با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

SI4925BDY

پکیج

SOIC

Channel Type

P-Channel

مشخصات فنی

VDS: -30 V, ID: -5.3 A
