توضیحات

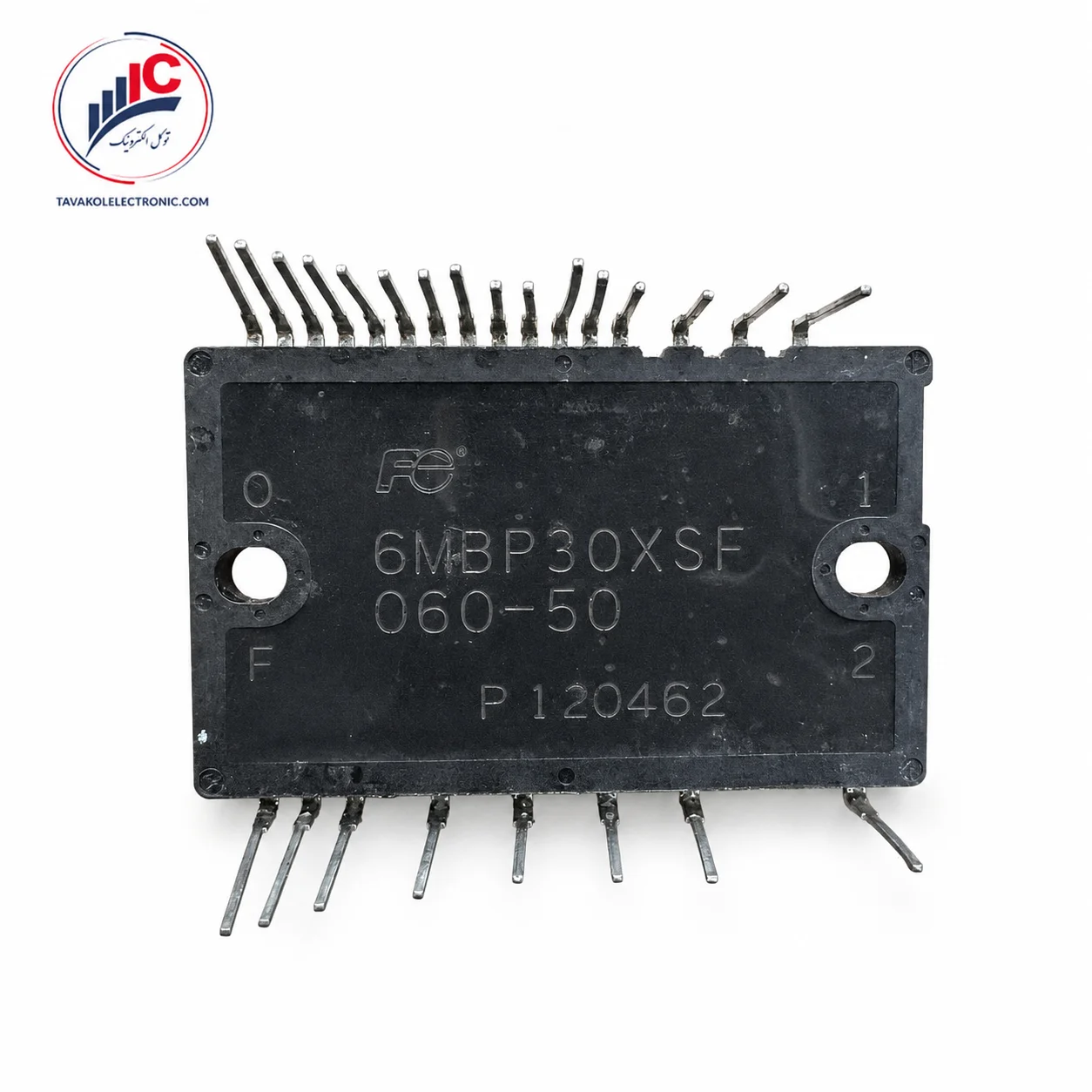

ماژول IPM فوجی الکتریک 6MBP30XSF060-50

برای خرید 6MBP30XSF060-50، استعلام قیمت و بررسی موجودی با واحد فروش توکل الکترونیک تماس بگیرید. برای دریافت پاسخ دقیق‌تر، تصویر قطعه، شماره برد، مدل دستگاه و تعداد موردنیاز را همراه درخواست خود ارسال کنید.

خرید و قیمت 6MBP30XSF060-50

ماژول 6MBP30XSF060-50 محصول Fuji Electric، یک ماژول قدرت هوشمند سه‌فاز از خانواده Small IPM سری X است. این قطعه با ولتاژ 600 ولت و جریان نامی کلکتور 30 آمپر برای کنترل موتورهای سه‌فاز در اینورترها، تجهیزات تهویه مطبوع، سروودرایوها و دستگاه‌های صنعتی طراحی شده است.

در ساختار داخلی این محصول، شش ترانزیستور IGBT، شش دیود هرزگرد، مدارهای درایور سمت بالا و پایین و دیودهای بوت‌استرپ قرار گرفته‌اند. یکپارچه‌بودن این بخش‌ها باعث کاهش تعداد قطعات خارجی، کوچک‌ترشدن مدار قدرت و افزایش اطمینان عملکرد برد می‌شود.

قیمت این ماژول به موجودی، تعداد سفارش، سری تولید و شرایط تأمین بازار بستگی دارد. برای جلوگیری از خرید اشتباه، سفارش را فقط بر اساس عبارت «IPM فوجی 600 ولت 30 آمپر» ثبت نکنید. کد کامل روی بدنه، پکیج، آرایش پایه‌ها و شماره برد باید قبل از خرید بررسی شود.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مزایای استفاده از این ماژول IPM

این محصول برای مدارهایی مناسب است که علاوه بر بخش قدرت سه‌فاز، به درایور داخلی و امکانات حفاظتی نیاز دارند. مهم‌ترین مزایای آن عبارت‌اند از:

• ساخت Fuji Electric و متعلق به نسل هفتم سری X
• مناسب طراحی‌های فشرده و کم‌حجم
• شامل شش IGBT و شش دیود FWD داخلی
• مجهز به دیودهای بوت‌استرپ داخلی
• ورودی کنترلی سازگار با منطق 3.3 و 5 ولت
• برخورداری از خروجی سنسور دما
• دارای خروجی هشدار یا Fault
• حفاظت افت ولتاژ تغذیه درایور
• امکان حفاظت اضافه‌جریان در بازوهای پایین
• حفاظت حرارتی بخش کنترل LVIC
• مناسب کنترل موتورهای سه‌فاز با PWM

استفاده از 6MBP30XSF060-50 روی بردی که از ابتدا برای همین مدل طراحی شده، ریسک ناسازگاری قطعه جایگزین را کاهش می‌دهد. برای تعمیرکارانی که هدفشان بازگرداندن برد به طراحی استاندارد کارخانه است، تهیه کد دقیق معمولاً انتخاب مناسب‌تری از تغییر مدار خواهد بود.

جدول مشخصات فنی

مقدار 30 آمپر، جریان نامی کلکتور هر بخش IGBT در شرایط تعریف‌شده دیتاشیت است و نباید مستقیماً به‌عنوان جریان دائم خروجی دستگاه در نظر گرفته شود. همچنین مقدار 24 آمپر RMS فقط تحت شرایط حرارتی و کاری تعیین‌شده توسط سازنده معتبر است.

کاربردهای 6MBP30XSF060-50

این ماژول برای اینورترهای سه‌فاز کم‌توان و متوسط طراحی شده و در تجهیزات مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• برد اینورتر کولر گازی
• درایو کمپرسور سیستم تهویه
• کمپرسور پمپ‌های حرارتی
• کنترل دور فن و هواکش
• اینورترهای صنعتی
• سروودرایو و تجهیزات NC
• درایو موتورهای سه‌فاز
• تجهیزات متصل به برق ورودی 100 تا 240 ولت AC

وجود این قطعه روی یک برد الزاماً به معنی خرابی آن نیست. پیش از تعویض باید اتصال کوتاه خروجی، سلامت موتور یا کمپرسور، ولتاژ تغذیه درایور، فرمان‌های PWM و مدار سنجش جریان بررسی شوند.

نکات مهم قبل از خرید

پیش از سفارش 6MBP30XSF060-50 تصویر حک روی قطعه را با کد درج‌شده در سایت مقایسه کنید. شکل ظاهری مشابه یا یکسان‌بودن ولتاژ و جریان برای تأیید جایگزینی کافی نیست.

موارد زیر باید بررسی شوند:

• کد کامل روی بدنه
• محل و تعداد پایه‌های استفاده‌شده
• پین‌های P، U، V، W و N
• پایه‌های ورودی فرمان و خروجی خطا
• پایه TEMP مربوط به خروجی دما
• ابعاد پکیج و فاصله پیچ‌های نصب
• شماره فنی برد
• جریان واقعی موتور
• طراحی هیت‌سینک و سیستم خنک‌کاری

این ماژول باید روی هیت‌سینک مناسب و سطحی صاف نصب شود. استفاده از خمیر حرارتی استاندارد و رعایت گشتاور پیچ‌های M3 اهمیت زیادی دارد. محکم‌کردن نامتقارن یا بیش از اندازه پیچ‌ها می‌تواند به بدنه و سطح انتقال حرارت آسیب بزند.

مدار حفاظت اضافه‌جریان نیز به سیگنال ورودی IS و مدار تشخیص خارجی وابسته است. بنابراین پیش از نصب قطعه جدید، شنت جریان، مقایسه‌گر، مقاومت‌ها و خازن‌های مرتبط بررسی شوند. خرابی این قسمت‌ها ممکن است باعث سوختن دوباره ماژول سالم شود.

تفاوت با 6MBP30VSC060-50

هر دو مدل از محصولات 600 ولت و 30 آمپر Fuji Electric هستند، اما نسخه XSF به خانواده جدیدتر X Series تعلق دارد. مشخصات حرارتی، مدارهای حفاظتی، پایه‌بندی و محدودیت‌های عملکردی این دو مدل نباید یکسان فرض شوند.

این مقایسه صرفاً برای تشخیص تفاوت خانواده محصول است و به معنی جایگزینی مستقیم نیست. پیش از تعویض باید نقشه پایه‌ها، پکیج، مدار فرمان و طراحی برد دستگاه کنترل شود.

چرا خرید از توکل الکترونیک؟

در خرید ماژول‌های IPM، انتخاب دقیق کد از اهمیت زیادی برخوردار است. بسیاری از این محصولات از نظر ظاهر، ولتاژ یا جریان شبیه یکدیگر هستند، اما تفاوت کوچکی در پایه‌بندی یا مدار حفاظتی می‌تواند مانع نصب و راه‌اندازی صحیح شود.

در توکل الکترونیک امکان استعلام موجودی و قیمت قطعات قدرت بر اساس پارت نامبر دقیق وجود دارد. ارسال تصویر قطعه و شماره برد کمک می‌کند درخواست شما سریع‌تر بررسی شود. برای سفارش‌های تعمیرگاهی یا تعدادی نیز تعداد موردنیاز را از ابتدا اعلام کنید تا شرایط تأمین و قیمت بهتر ارزیابی شود.

سؤالات متداول

آیا این محصول یک ترانزیستور IGBT معمولی است؟

خیر. این قطعه یک IPM سه‌فاز کامل است و علاوه بر IGBTها، دیودهای هرزگرد، مدارهای درایور و برخی امکانات حفاظتی را در خود جای داده است.

آیا جریان خروجی دائم آن 30 آمپر است؟

عدد 30 آمپر مشخصه جریان کلکتور است. جریان خروجی مجاز واقعی به دمای ماژول، هیت‌سینک، فرکانس PWM، نوع موتور و شرایط مدار بستگی دارد. دیتاشیت حداکثر 24 آمپر RMS را تحت شرایط مشخص توصیه می‌کند.

آیا این ماژول با منطق 3.3 ولت کار می‌کند؟

بله، طبق اطلاعات Fuji Electric، ورودی‌ها با سطوح منطقی 3.3 و 5 ولت و منطق Active High سازگار هستند.

آیا حفاظت اتصال کوتاه داخلی دارد؟

ماژول قابلیت واکنش حفاظتی به اضافه‌جریان را دارد، اما تشخیص جریان به ورودی IS و مدار خارجی وابسته است. بنابراین نباید حفاظت آن را کاملاً مستقل از برد در نظر گرفت.

آیا 6MBP30XSF060-50 جایگزین مدل VSC است؟

جایگزینی مستقیم بدون بررسی توصیه نمی‌شود. حتی اگر ولتاژ و جریان یکسان باشند، باید پین‌آوت، پکیج، مدار فرمان و سیستم حفاظت مقایسه شوند.

برای استعلام قیمت چه اطلاعاتی لازم است؟

عکس واضح نوشته روی قطعه، تصویر کامل برد، شماره PCB، مدل دستگاه و تعداد موردنیاز را برای واحد فروش ارسال کنید.

جمع‌بندی و سفارش محصول

6MBP30XSF060-50 یک Small IPM سه‌فاز 600 ولت و 30 آمپر از Fuji Electric است. نسل جدید X Series، درایور داخلی، خروجی سنسور دما، هشدار خطا و امکانات حفاظتی، این محصول را برای کنترل موتور و تعمیر تجهیزات اینورتری به انتخابی کاربردی تبدیل کرده است.

برای استعلام قیمت، بررسی موجودی و ثبت سفارش، تصویر قطعه، شماره برد و تعداد موردنیاز را برای کارشناسان فروش توکل الکترونیک ارسال کنید.
