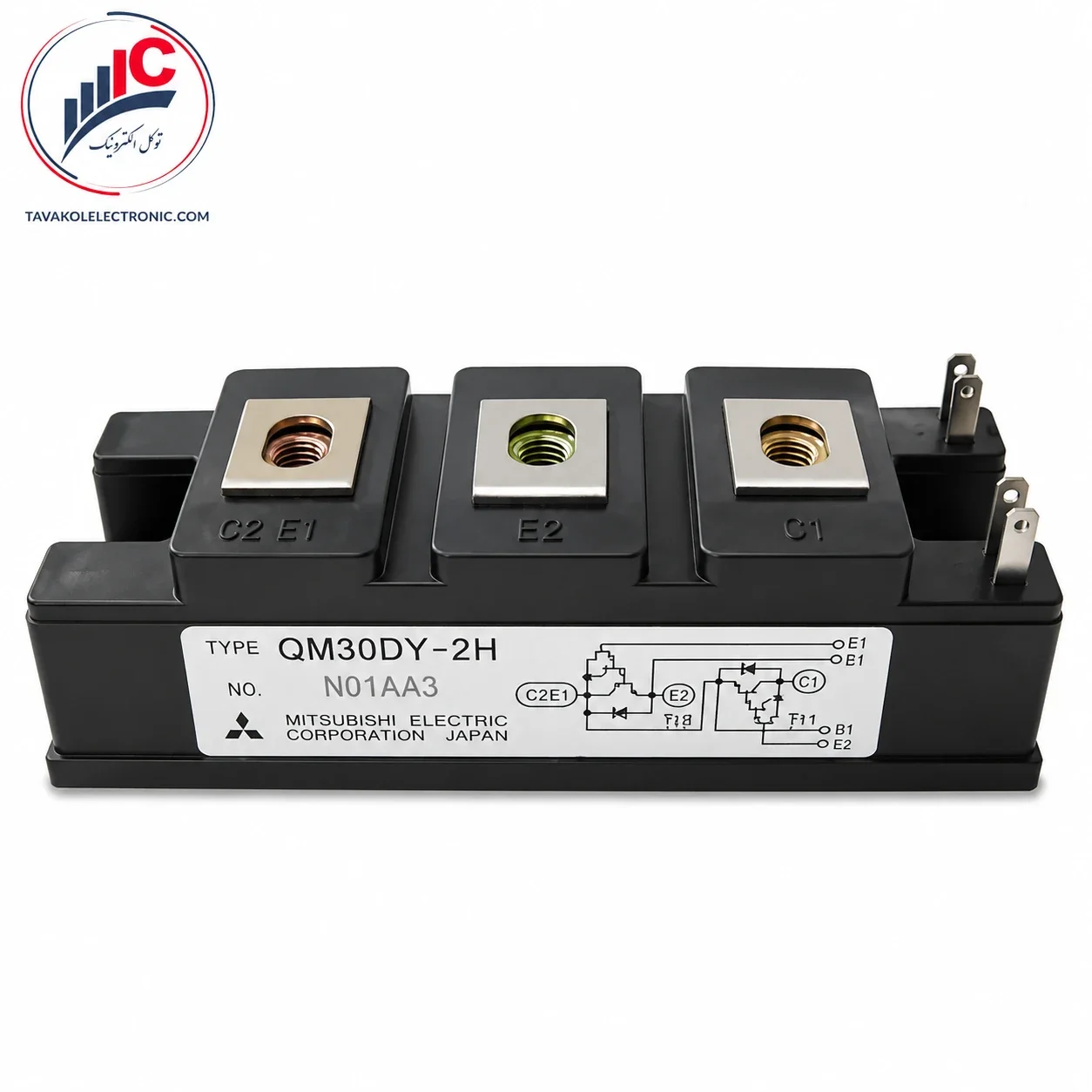

QM30DY-2H یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که برای کاربردهای Medium Power Switching در تجهیزات صنعتی طراحی شده است. این قطعه در خانواده Mitsubishi Transistor Modules قرار میگیرد و برای مدارهایی مناسب است که در آنها کنترل توان، سوئیچینگ صنعتی، تحمل ولتاژ بالا و پایداری عملکرد اهمیت دارد.
این ماژول با کلاس کاری 30A / 1000V در تجهیزاتی مانند UPS صنعتی، سیستمهای CVCF، کنترلر موتور AC، کنترلر موتور DC، تجهیزات NC، درایوهای صنعتی و دستگاه جوش استفاده میشود. ساختار Insulated Type و پکیج ماژولی آن، این قطعه را برای نصب روی هیتسینک و استفاده در مدارهای قدرت مناسب میکند.
برای استعلام قیمت و موجودی QM30DY-2H اورجینال، با توکل الکترونیک تماس بگیرید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
| ویژگی | مقدار |
|---|---|
| پارتنامبر | QM30DY-2H |
| برند | Mitsubishi Electric |
| نوع قطعه | Transistor Module |
| کاربرد | Medium Power Switching |
| ولتاژ کلکتور-امیتر | 1000V |
| جریان کلکتور | 30A |
| بهره جریان DC | hFE: 75 |
| نوع پکیج | Insulated Type |
| توان اتلافی کلکتور | 310W |
| جریان بیس | 2A |
| جریان Surge دیود داخلی | 300A |
| ولتاژ ایزولاسیون | 2500V AC / 1min |
| وزن تقریبی | 210g |
| تأییدیه | UL Recognized |
QM30DY-2H برای تجهیزاتی مناسب است که در آنها سوئیچینگ توان متوسط، کنترل جریان و تحمل ولتاژ صنعتی اهمیت دارد.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.
در خرید QM30DY-2H باید توجه شود که این قطعه با ماژولهای IGBT یا IPM اشتباه گرفته نشود. این محصول در دیتاشیت بهعنوان Mitsubishi Transistor Module معرفی شده و مدار فرمان آن با بسیاری از ماژولهای IGBT جدید متفاوت است.
قبل از جایگزینی، باید مواردی مانند پارتنامبر دقیق، لیبل قطعه، پینآوت، مدار داخلی، ولتاژ، جریان، مدار درایو بیس، ابعاد مکانیکی، محل پیچها و وضعیت هیتسینک بررسی شوند. مشابه بودن ظاهر قطعه برای جایگزینی کافی نیست.
همچنین قبل از نصب قطعه جدید، بهتر است مدار درایو بیس، مقاومتهای اطراف، اسنابر، فیوزها، خازنهای قدرت، مسیرهای باس، خروجی بار و علت خرابی قطعه قبلی بررسی شود. اگر علت خرابی مشخص نشود، حتی قطعه سالم و اورجینال نیز ممکن است دوباره آسیب ببیند.
| پارامتر | مقدار |
| VCEX / VCBO | 1000V |
| VEBO | 7V |
| IC | 30A |
| جریان معکوس / دیود داخلی | 30A |
| توان اتلافی | 310W |
| جریان بیس | 2A |
| جریان Surge دیود داخلی | 300A |
| VCE(sat) | حداکثر 2.5V |
| VBE(sat) | حداکثر 3.5V |
| hFE | حداقل 75 |
| زمان روشنشدن ton | حداکثر 2.5µs |
| زمان ذخیره ts | حداکثر 15µs |
| زمان خاموشی tf | حداکثر 3.0µs |
| مقاومت حرارتی ترانزیستور | حداکثر 0.4°C/W |
| مقاومت حرارتی دیود | حداکثر 1.5°C/W |
| مقاومت حرارتی کیس به هیتسینک | حداکثر 0.15°C/W |
| دمای کاری جانکشن | -40 تا +150°C |
| دمای ذخیرهسازی | -40 تا +125°C |
در ماژولهای ترانزیستور قدرت مانند QM30DY-2H، فقط برابر بودن ولتاژ و جریان برای جایگزینی کافی نیست. این قطعه باید از نظر مدار داخلی، پایهها، نوع درایو، محل نصب و شرایط حرارتی با برد اصلی سازگار باشد.
در زمان نصب، استفاده از هیتسینک مناسب، سطح تماس تمیز، خمیر سیلیکون باکیفیت و بستن پیچها با گشتاور مناسب اهمیت زیادی دارد. همچنین در مدارهای سوئیچینگ، سلامت اسنابر، فیوز، مسیرهای باس و بار خروجی باید پیش از نصب قطعه جدید بررسی شود.
در قطعات صنعتی مانند QM30DY-2H، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث سوختن مجدد برد قدرت، خطای UPS، خرابی CVCF، آسیب به موتور، توقف دستگاه جوش و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید QM30DY-2H اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
QM30DY-2H یک ماژول ترانزیستور قدرت ساخت Mitsubishi Electric است که برای کاربردهای Medium Power Switching در تجهیزات صنعتی استفاده میشود.
این ماژول دارای ولتاژ کلکتور-امیتر 1000V و جریان کلکتور 30A است و برای مدارهای قدرت صنعتی مانند UPS، CVCF، کنترل موتور و دستگاه جوش کاربرد دارد.
خیر، این قطعه در دیتاشیت بهعنوان Mitsubishi Transistor Module معرفی شده است. بنابراین نباید آن را با ماژول IGBT یا IPM اشتباه گرفت.
این ماژول برای UPS صنعتی، CVCF، کنترلر موتور AC و DC، تجهیزات NC، دستگاه جوش، درایو صنعتی و مدارهای Medium Power Switching مناسب است.
قبل از تعویض، باید مدار درایو بیس، اسنابر، خازنهای قدرت، فیوزها، مسیرهای باس، خروجی بار، هیتسینک و علت خرابی قبلی بررسی شود.
جایگزینی مستقیم با IGBT معمولاً توصیه نمیشود، مگر اینکه مدار درایو، پینآوت، ولتاژ، جریان، رفتار سوئیچینگ و شرایط حرارتی کاملاً بررسی و تأیید شده باشد.
چون این قطعه در مدارهای قدرت و سوئیچینگ صنعتی استفاده میشود. نمونه فیک یا ناسازگار میتواند باعث افزایش تلفات، داغشدن بیش از حد، خرابی مجدد برد و توقف تجهیز شود.
| Part Number | QM30DY-2H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 30A-1000V |
ماژول ترانزیستور قدرت مدل QM30DY-2H
