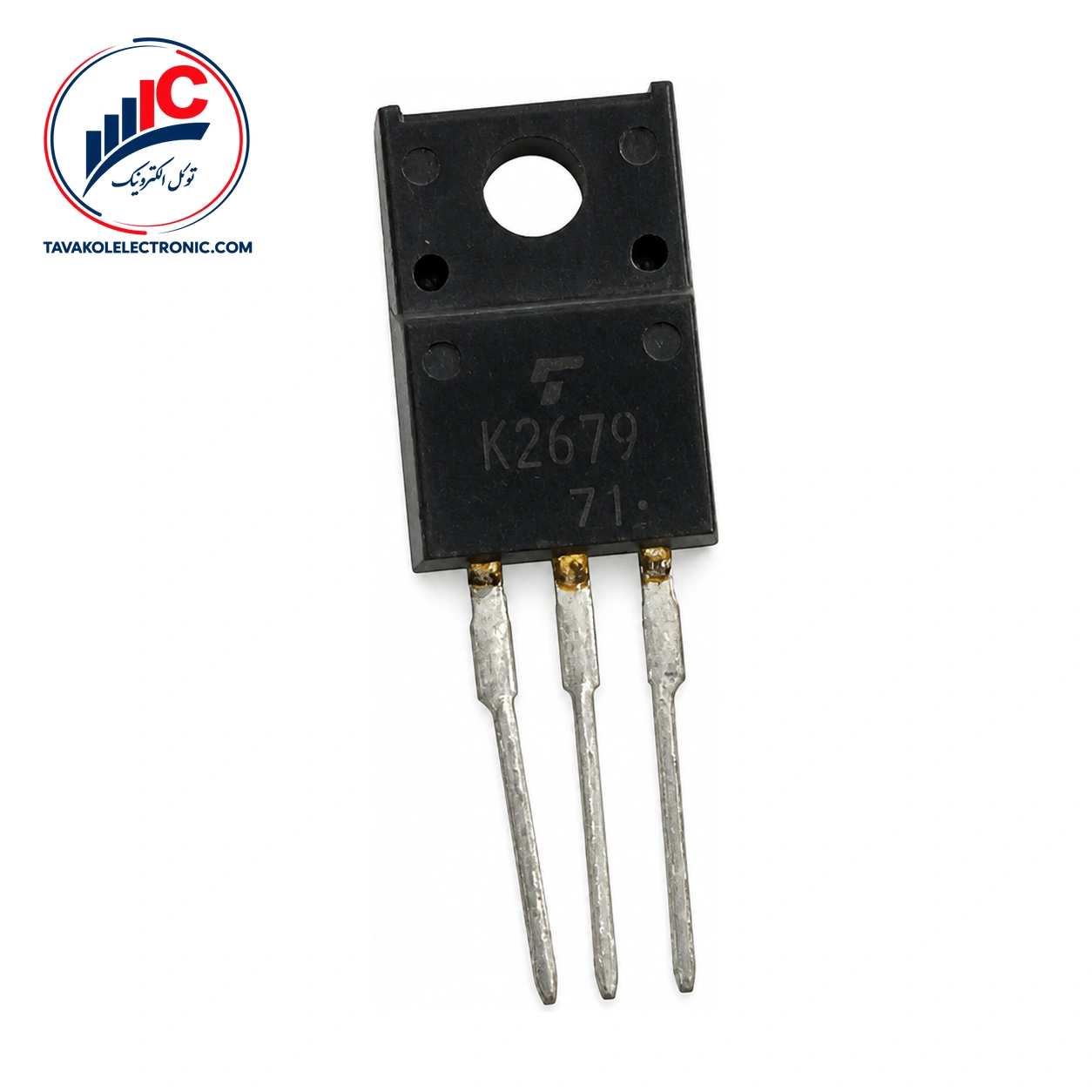

ماسفت 2SK2679 یک ترانزیستور سیلیکونی کانال N از خانواده π-MOSV است که برای مدارهای سوئیچینگ قدرت طراحی شده است. این قطعه در رگولاتور چاپر، مبدل DC-DC و درایو موتور کاربرد دارد و برای پروژههایی مناسب است که به یک ماسفت کانال N با مشخصات سوئیچینگ مشخص نیاز دارند.
پکیج این قطعه با کد Toshiba 2-10R1B و استاندارد JEITA SC-67 معرفی شده است. در این پکیج سهپایه، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، تطبیق ترتیب پایهها با برد و قطعه قبلی اهمیت دارد.
برای مشاهده مدلهای بیشتر و مقایسه گزینههای موجود، خرید ماسفت را بررسی کنید.
مهمترین مشخصههای الکتریکی 2SK2679 در جدول زیر آمده است. مقادیر ولتاژ و جریان با عنوان حداکثر مطلق، مرز مجاز قطعه هستند و نباید بهعنوان شرایط کار عادی در نظر گرفته شوند.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel سیلیکونی | π-MOSV |
| مقاومت روشن Drain-Source | 0.84 Ω typ. / 1.2 Ω max. | VGS = 10 V، ID = 3 A، Ta = 25°C |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | حداقل تا حداکثر؛ VDS = 10 V، ID = 1 mA |
| ولتاژ Drain-Source | 400 V | حداکثر مطلق در Ta = 25°C |
| جریان Drain DC | 5.5 A | حداکثر مطلق در Ta = 25°C |
| شارژ کل گیت | 17 nC typ. | VDD حدود 320 V، VGS = 10 V، ID = 5.5 A |
مقاومت روشن Drain-Source این قطعه در شرایط آزمون مشخص، مقدار تیپیک 0.84 اهم و حداکثر 1.2 اهم دارد. برای ارزیابی در مدار، شرایط ولتاژ گیت، جریان درین و دمای کاری باید با شرایط طراحی مقایسه شود.
زمانهای سوئیچینگ تیپیک شامل زمان خیز 15 نانوثانیه، زمان روشنشدن 30 نانوثانیه، زمان افت 25 نانوثانیه و زمان خاموششدن 110 نانوثانیه است. شارژ کل گیت نیز 17 نانوکولن بهصورت تیپیک اعلام شده و شامل شارژ گیت-سورس و گیت-درین است. این اعداد برای بررسی درایور گیت و رفتار سوئیچینگ مدار کاربرد دارند.
پایه 1 به گیت، پایه 2 به درین و پایه 3 به سورس اختصاص دارد. ولتاژ گیت-سورس ±30 ولت، جریان پالسی درین 22 آمپر و جریان قطع درین حداکثر 100 میکروآمپر است؛ دو مقدار اول، حدود حداکثر مطلق هستند و نباید بهعنوان مقدار کاری پیوسته در نظر گرفته شوند. جریان قطع درین در شرایط VDS = 400 V و VGS = 0 V، حداکثر 100 میکروآمپر اعلام شده است.
برای استعلام قیمت و موجودی روز ماسفت 2SK2679 میتوانید با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور برای این دسته از قطعات فراهم است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.
این قطعه با پکیج Toshiba 2-10R1B و JEITA SC-67 عرضه میشود؛ بنابراین هنگام ثبت سفارش، پارتنامبر و پکیج را با قطعه موردنیاز خود مقایسه کنید. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش را دارد و حضور فیزیکی فروشگاه در بازار جمهوری تهران، مسیر دیگری برای پیگیری خرید و تأمین قطعه فراهم میکند.
این قطعه یک ماسفت سیلیکونی کانال N از نوع π-MOSV است و برای کاربردهایی مانند رگولاتور چاپر، مبدل DC-DC و درایو موتور معرفی شده است.
پکیج آن Toshiba 2-10R1B مطابق JEITA SC-67 است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از جایگزینی، شکل پکیج و مسیر پایهها را با برد بررسی کنید.
خیر. 400 ولت برای ولتاژ Drain-Source و 5.5 آمپر برای جریان DC درین، هر دو بهعنوان حداکثر مطلق در شرایط اعلامشده ثبت شدهاند و باید بهعنوان مرز مجاز قطعه در نظر گرفته شوند.
این ماسفت کانال N با پکیج سهپایه مشخص، مقاومت روشن تیپیک 0.84 اهم و مجموعهای از پارامترهای سوئیچینگ قابل بررسی است. برای سفارش، پارتنامبر، پکیج و ترتیب پایهها را با نیاز مدار تطبیق دهید و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام کنید.
| Part Number | 2SK2679 |
|---|---|
| پکیج | Toshiba 2-10R1B; JEITA SC-67 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 400 V |
