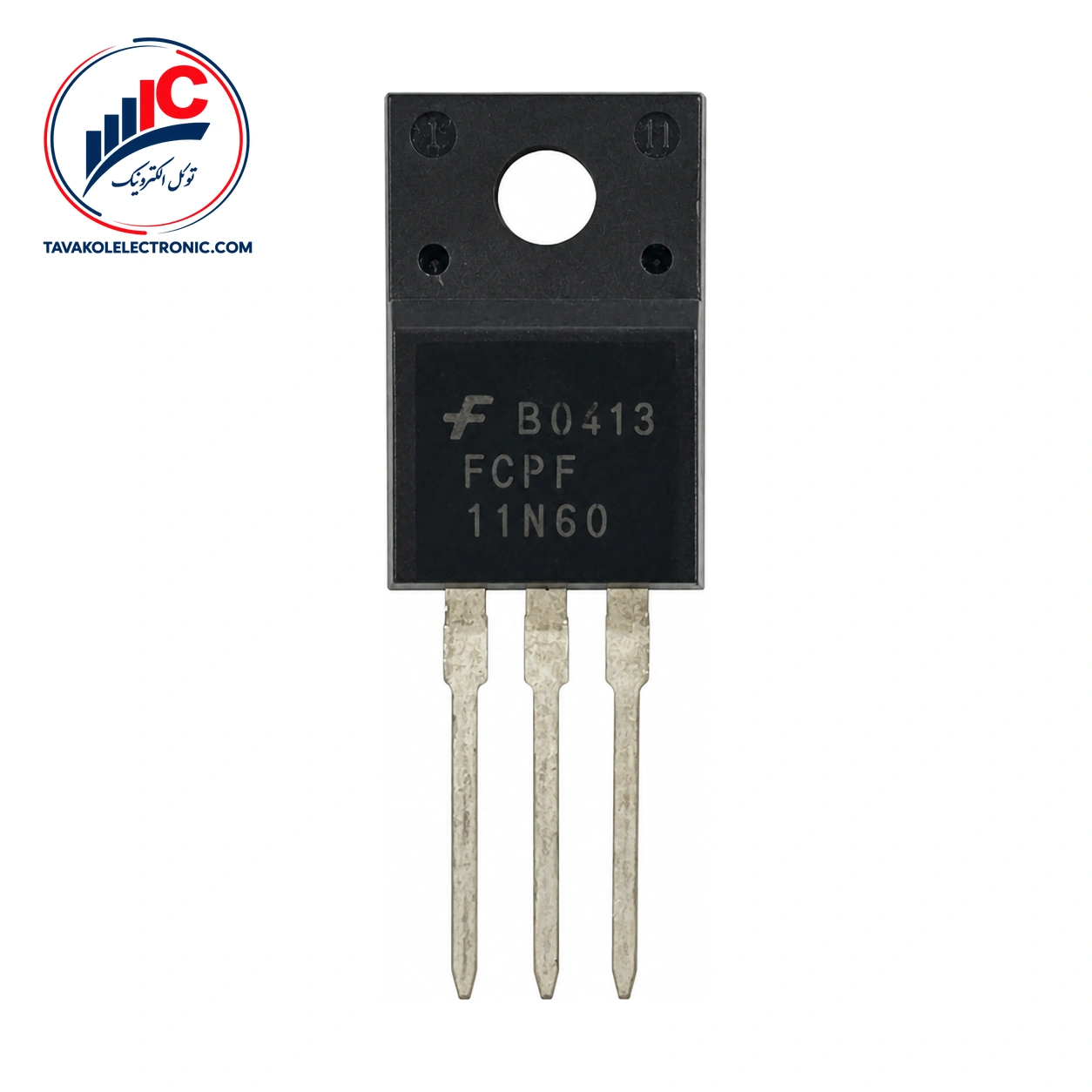

ماسفت FCPF11N60 یک ماسفت N-channel از نوع SuperFET است که برای کاربردهای سوئیچینگ توان استفاده میشود. این قطعه با پکیج TO-220F عرضه میشود و هنگام انتخاب آن باید ولتاژ درین-سورس، مقاومت روشن، شرایط درایو گیت و ابعاد پکیج با نیاز مدار تطبیق داده شود.
این خانواده در مدارهای PFC، منابع تغذیه سرور و مخابرات، منبع تغذیه تلویزیون‌های FPD، منابع ATX و کاربردهای توان صنعتی به‌کار می‌رود. در خرید برای تعمیر برد یا جایگزینی قطعه، تطبیق مشخصات ثبت‌شده با نمونه نصب‌شده اهمیت زیادی دارد.
ولتاژ درین-سورس این قطعه 650 V است و این مقدار در دمای پیوند Tj = 150°C مشخص شده است. مقاومت استاتیک درین-سورس در حالت روشن، 0.32 Ω معمولی است؛ این مقدار با VGS = 10 V، جریان ID = 5.5 A و دمای کیس TC = 25°C به‌دست آمده است.
| مشخصه | مقدار |
|---|---|
| نوع کانال و قطعه | N-channel SuperFET MOSFET |
| پکیج | TO-220F |
| ولتاژ درین-سورس | 650 V در Tj = 150°C |
| مقاومت روشن استاتیک | 0.32 Ω معمولی |
| شارژ کل گیت | 40 nC معمولی |
| ظرفیت خروجی مؤثر | 95 pF معمولی |
شارژ کل گیت 40 nC معمولی است و با VDS = 480 V، ID = 11 A و VGS = 10 V اندازه‌گیری شده است. ظرفیت خروجی مؤثر نیز 95 pF معمولی اعلام شده و در بازه VDS = 0 تا 480 V، با VGS = 0 V، اندازه‌گیری شده است.
حداقل ولتاژ شکست درین-سورس 600 V است. این مشخصه با VGS = 0 V، جریان ID = 250 µA و دمای پیوند TJ = 25°C تعریف شده است. ولتاژ آستانه گیت هم بین 3.0 V تا 5.0 V قرار دارد؛ شرایط اندازه‌گیری آن VDS = VGS و ID = 250 µA است.
در طراحی مدارهای PFC و منابع تغذیه سوئیچینگ، فقط ولتاژ نامی کافی نیست. مقاومت روشن، شارژ گیت و ظرفیت خروجی هم در رفتار قطعه داخل مدار اثر دارند. زمان افزایش روشن‌شدن این مدل به‌صورت معمولی 98 ns و حداکثر 205 ns است؛ این اعداد با VDD = 300 V، ID = 11 A و RG = 25 Ω مشخص شده‌اند.
جریان پیوسته 11 A در دمای کیس 25°C و 7 A در دمای کیس 100°C، هر دو مقدار حداکثر مطلق هستند و نباید به‌عنوان جریان کاری عادی در نظر گرفته شوند. جریان پالسی 33 A نیز یک مقدار نامی تکرارشونده است که به محدودیت حداکثر دمای پیوند وابسته است. ولتاژ گیت-سورس ±30 V هم در رده حداکثر مطلق قرار دارد؛ بنابراین مدار درایو گیت باید در محدوده‌های مجاز طراحی شود.
برای مقایسه قطعات هم‌رده و بررسی گزینه‌های موجود، مشاهده ماسفت را دنبال کنید. پیش از انتخاب، پارت‌نامبر، پکیج و شرایط الکتریکی قطعه را با نمونه نصب‌شده روی برد تطبیق دهید.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک در تماس باشید. فروش تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز در روند خرید ارائه میشود.
در زمان ثبت درخواست، شماره فنی FCPF11N60 و پکیج TO-220F را با نیاز پروژه خود بررسی کنید. توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این مدل یک ماسفت N-channel از نوع SuperFET است و برای کاربردهای سوئیچینگ توان مانند PFC، منابع تغذیه سرور و مخابرات، ATX، تلویزیون‌های FPD و توان صنعتی در نظر گرفته میشود.
پکیج این قطعه TO-220F است. پیش از سفارش، شکل نصب روی برد و شماره فنی درج‌شده روی قطعه را با نیاز تعمیر یا طراحی خود تطبیق دهید.
ولتاژ درین-سورس 650 V در Tj = 150°C، مقاومت روشن معمولی 0.32 Ω و شارژ کل گیت معمولی 40 nC از مشخصات مهم آن هستند. شرایط ذکرشده برای هر مقدار باید هنگام مقایسه با مدار در نظر گرفته شود.
اگر برای یک مدار سوئیچینگ توان به ماسفت N-channel با پکیج TO-220F و مشخصات فنی اعلام‌شده نیاز دارید، FCPF11N60 گزینه‌ای برای بررسی است. برای اطلاع از قیمت و موجودی روز، فروش تکی یا تعدادی و تأمین شرکتی، درخواست خود را برای توکل الکترونیک ارسال کنید. تطبیق شماره فنی و پکیج پیش از سفارش، انتخاب دقیق‌تری را ممکن می‌کند.
| Part Number | FCPF11N60 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 650 V, ID: 11 A |
