ماژول BSM200GB120DLC یک قطعه الکترونیک قدرت فوقالعاده سرسخت، پرقدرت و استراتژیک است که توسط کمپانی اینفینئون (یوپک) آلمان تولید میشود. این ماژول ترانزیستوری با آرایش دوبل (دوتایی) خود در کلاس ولتاژی ۱۲۰۰ ولت و جریان نامی خیرهکننده ۲۰۰ آمپر مداوم کار میکند. به دلیل بهرهگیری از فناوری پیشرفته نسل دیالسی، این المان بالاترین پایداری حرارتی را در برابر بارهای القایی سنگین و شوکهای فرکانسی کارخانجات از خود نشان میدهد. فروشگاه توکل الکترونیک پارتنامبر اورجینال این ماژول آلمانی را با تضمین قطعی سلامت سیلیکون برای صنایع سنگین تامین میکند.
| پارامترهای الکتریکی و ساختاری | دادههای رسمی کاتالوگ شرکت اینفینئون |
| پارت نامبر دقیق کالا | BSM200GB120DLC |
| شرکت سازنده و کشور مبدأ | اینفینئون (Infineon) / یوپک آلمان |
| آرایش لایه قدرت داخلی | ماژول دوبل ۲ تایی (Half-Bridge / هاف بریج) |
| ویژگی اختصاصی تراشه | فناوری ساخت سری کمتلفات و کلیدزنی نرم (DLC) |
| سقف تحمل ولتاژ معکوس | ۱۲۰۰ ولت واقعی |
| جریان نامی ترانزیستور | ۲۰۰ آمپر مداوم (در دمای ۸۰ درجه) / ۴۲۰ آمپر (در دمای ۲۵ درجه) |
| حداکثر جریان پیک لحظهای | ۴۰۰ آمپر واقعی (تحت شوکهای شدید بار موتور) |
| توان مصرفی کل ترانزیستور | ۱۳۰۰ وات (۱.۳ کیلووات سقف اتلاف کل توان) |
| ولتاژ عایق بدنه نسبت به کفی | ۲۵۰۰ ولت متناوب واقعی |
توان عبوری بسیار بالا و ساختار کمتلفات، خرید BSM200GB120DLC را در تجهیزات صنعتی سنگین زیر الزامی کرده است:
درایوهای سنگین و اینورترهای توانبالا: سوئیچ خروجی اصلی در اینورترهای کنترل دور موتورهای سه فاز غولپیکر صنعتی.
کورههای القایی ذوب و سختکاری: مدیریت جریانهای فرکانسی بالا در بخش کلیدزنی کورههای حرارتی کارخانجات ذوب فلزات.
دستگاههای جوش صنعتی غولپیکر: استفاده در ساختار بردهای رکتیفایر و سوئیچینگ دستگاههای جوش زیرپودری و برش پلاسما.
سیستمهای پیشران و ماشینآلات سنگین: کنترل گشتاور دینامهای توانبالا، جرثقیلهای ذوب آهن و پمپهای هیدرولیک بزرگ.
تکنولوژی نسل DLC: این فناوری ثبتشده اینفینئون باعث کاهش چشمگیر اتلاف توان هدایتی در جریانهای بالا میشود و بازدهی کل سیستم اتوماسیون را ارتقا میدهد.
تحمل جریان خروجی فوقالعاده: توانایی عبور ۴۲۰ آمپر جریان لحظهای به این ماژول اجازه میدهد بارهای ضربهای موتور را در لحظه راهاندازی بدون آسیب مهار کند.
بدنه عایق با کفی مس ضخیم: صفحه کفی فلزی قطعه با استاندارد ایزولاسیون ۲.۵ کیلوولت، وظیفه انتقال حرارت سریع به هیتسینک را بدون اتصال کوتاه بدنه بر عهده دارد.
چیپ سیلیکونی به کار رفته در سری BSM200GB120DLC به دیودهای هرزگرد فوقسریع در خروجی مجهز شده است. طراحی گیتهای این ماژول دوتایی به صورتی بهینهسازی شده که با ولتاژ تحریک استاندارد، گیت ترانزیستور در سریعترین زمان ممکن باز و بسته میشود. این ویژگی باعث میشود نوسانات ضربهای لحظه قطع و وصل به پایینترین حد خود برسد و برد کنترل کمترین میزان نویز الکترومغناطیسی (EMI) را تولید کند.
💡 توصیه فنی توکل الکترونیک: ماژول BSM200GB120DLC یک نیروگاه کوچک با توان اتلاف ۱۳۰۰ وات است! نصب آن بدون هیتسینک ضخیم آلومینیومی، فنهای دور بالا و خمیر سیلیکون مرغوب و باکیفیت، در کمتر از چند ثانیه باعث انفجار ماژول میشود. در زمان بستن پیچ ترمینالهای قدرت قدرت (M5)، حتماً گشتاور استاندارد را رعایت کنید؛ شل بستن پیچها مقاومت تماسی شدید ایجاد کرده و باعث ذوب شدن شمشها و قاب پلاستیکی قطعه میشود.
فروشگاه توکل الکترونیک به عنوان مرجع تخصصی و تامینکننده تخصصی نیمههادیهای قدرت سنگین در بازار تهران، ماژول اورجینال دوبل BSM200GB120DLC برند اصیل اینفینئون آلمان را با تضمین قطعی اصالت سیلیکون، قیمت بیواسطه و ارسال سریع عرضه مینماید. با توجه به قیمت بالا و کاربرد حیاتی این قطعه در صنایع بزرگ، جهت استعلام قیمت روز و موجودی تعداد، با کارشناسان ما در مغازه تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
| Part Number | BSM200GB120DLC |
|---|---|
| برند | Infineon |
| مشخصات فنی | 200A-1200V |
درمورد این محصول دیدگاه درج کنید.

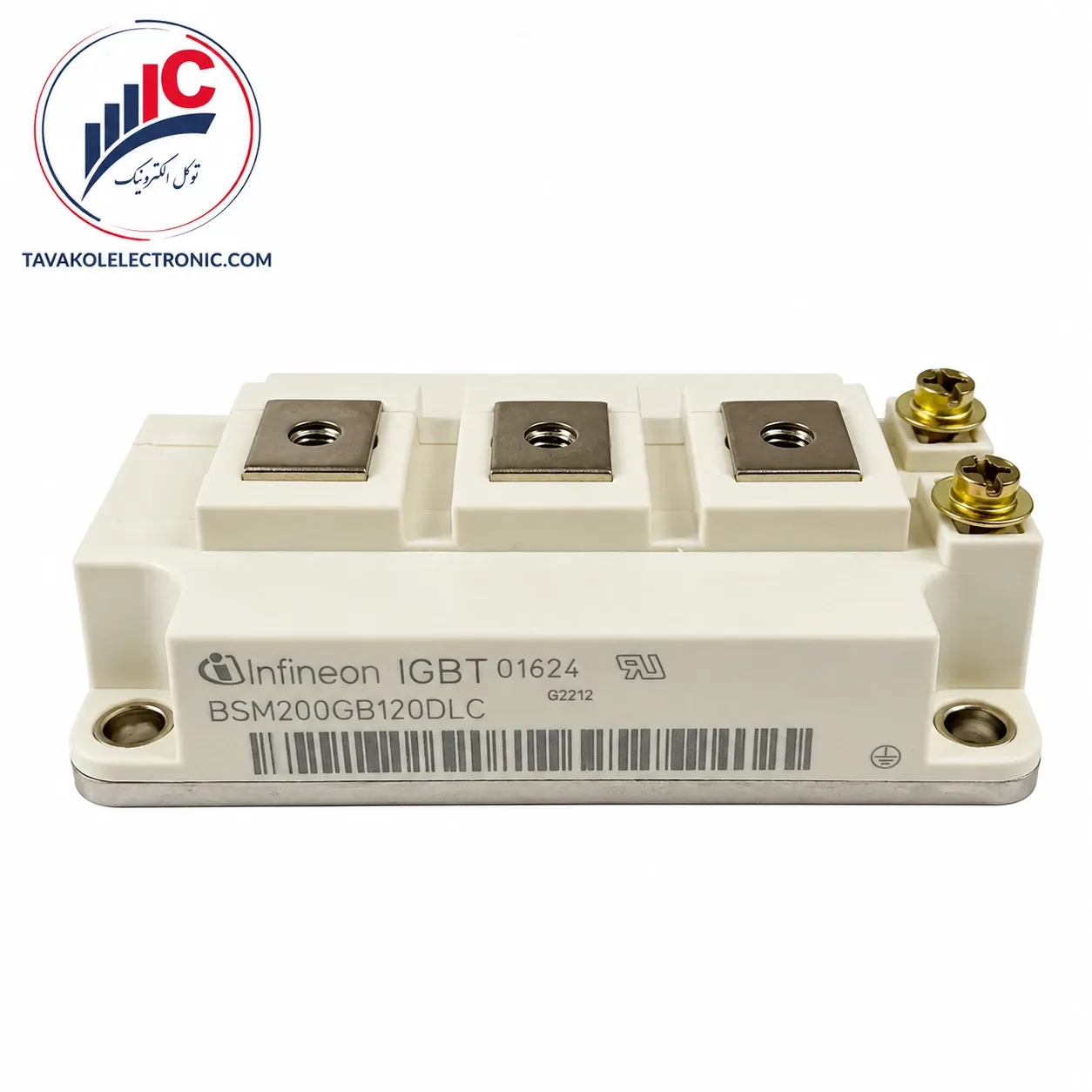

ماژول IGBT مدل BSM200GB120DLC
