در صنایع اتوماسیون و دستگاههای توانبالا، مدیریت بهینه تلفات سوئیچینگ اولویت اول طراحان است. ماژول آیجیبیتی BSM300GB120DLC ساخت کمپانی اینفینئون آلمان، یک نیمههادی پیشرفته صنعتی در کلاس ولتاژ 1200V و جریان نامی 300A است.
این قطعه بر پایه توپولوژی نیمپُل یا دوبل (Half-Bridge / Dual Switch) طراحی شده و دو ترانزیستور قدرت را همراه با دیودهای هرزگرد فوقسریع در یک پکیج استاندارد ۶۲ میلیمتری تجمیع کرده است. ویژگی متمایز این پارتنامبر، بهرهگیری از فناوری تراشه لو-لاس (Low Loss IGBT2) و دیودهای ارتقایافته کمپانی اینفینئون است که تلفات هدایتی را به شدت کاهش میدهد. بیسپلیت فلزی عایق این پکیج، فرآیند دفع حرارت را تسهیل کرده و ایمنی بورد را بالا میبرد. برای طراحانی که به دنبال کاهش ابعاد و افزایش راندمان هستند، خرید BSM300GB120DLC یک انتخاب استراتژیک است.
جهت تحلیل دقیق رفتار الکتریکی و حرارتی این نیمههادی، اطلاعات استخراجشده از کاتالوگ رسمی قطعه در جدول زیر دستهبندی شده است:
| پارامترهای الکتریکی و مکانیکی | نماد فنی | مقادیر مستند کاتالوگ | شرایط سنجش آزمایشگاهی |
| کد فنی دقیق کالا | BSM300GB120DLC | مشخصه کانون قطعه | مستند به دیتای رسمی اینفینئون |
| ولتاژ کلکتور – امیتر مجاز | VCES | 1200V | حداکثر ولتاژ سدکننده چیپ |
| جریان مداوم کلکتور (دمای 25 درجه) | IC | 400A | جریان DC در دمای کفی ۲۵ درجه |
| جریان مداوم کلکتور (دمای 80 درجه) | IC | 300A | جریان DC در دمای کفی ۸۰ درجه |
| جریان مکرر پیک کلکتور | ICRM | 600A | جریان نامی لحظهای تحت پالس |
| توان کل تلفاتی ماژول | Ptot | 2500W | دمای کفی ترانزیستور در ۲۵ درجه |
| ولتاژ اشباع کلکتور-امیتر (دمای اتاق) | VCE(sat) | 2.1V | مشخصه معمولی در جریان ۳۰۰ آمپر |
| ولتاژ اشباع کلکتور-امیتر (دمای کاری) | VCE(sat) | 2.4V | در دمای کاری ۱۲۵ درجه سانتیگراد |
| ولتاژ آستانه گیت – امیتر | VGE(th) | 4.5 – 6.5 V | جریان کلکتور ۱۲ میلی آمپر |
| ظرفیت خازنی ورودی قطعه | Cies | 22 nF | فرکانس تست یک مگاهرتز |
| ولتاژ فوروارد دیود هرزگرد | VF | 1.8V | جریان نامی دیود در دمای ۱۲۵ درجه |
| مقاومت حرارتی تراشه به بدنه | RthJC | کوچکتر یا مساوی 0.05 K/W | مخصوص بخش ترانزیستور IGBT |
| ولتاژ تست ایزولاسیون عایق | VISOL | 2500 V | تست متناوب به مدت یک دقیقه |
طراحی سختکار و بهینه پارتنامبر BSM300GB120DLC استفاده از آن را در سیستمهای زیر الزامی کرده است:
اینورترهای صنعتی و VFD: کنترل فرکانسی و دقیق دور موتورهای الکتریکی سنگین سه فاز.
منابع تغذیه بدون وقفه (UPS): ساخت و تعمیر بخش اینورتر یو پی اسهای توانبالای دیتاسنترها.
ماشینآلات جوشکاری غولپیکر: بردهای قدرت رکتیفایرهای جوشکاری سنگین و اینورترهای پلاسما.
صنایع پرقدرت التراسونیک: ژنراتورهای التراسونیک صنعتی که نیاز به سوییچینگ فرکانسی پایدار دارند.
۱. تکنولوژی مدرن سوئیچینگ: استفاده از ساختار لو-لاس تلفات استاتیک و دینامیک را در فرکانسهای متوسط بسیار پایین نگه میدارد.
۲. پکیج استاندارد ۶۲ میلیمتری: طراحی بدنه منعطف و ابعاد بهینه، نصب، سیمکشی شمش و تعویض قطعه را در بورد بسیار آسان میکند.
۳. دیود پیشرفته با بازگشت نرم: استفاده از دیودهای اختصاصی، نوسانات ولتاژ معکوس را دمپ کرده و باعث کاهش چشمگیر نویز الکترومغناطیسی میشود.
بررسی منحنیهای سوییچینگ این نیمههادی قدرت نشان میدهد که ولتاژ اشباع کلکتور-امیتر قطعه BSM300GB120DLC در جریان نامی و دمای اتاق ۲.۱ ولت است. با افزایش دمای کاری به ۱۲۵ درجه، این ولتاژ به ۲.۴ ولت میرسد. این ضریب دمایی مثبت بالا، یک مزیت فنی بزرگ برای موازیسازی ماژولها در جریانهای بالاتر از ۳۰۰ آمپر است، زیرا ریسک تمرکز جریان و سوختن یکی از شاخهها را کاملاً از بین میبرد و تقسیم بار را به صورت خودکار متعادل میکند.
💡 نکات کلیدی نصب و راهاندازی BSM300GB120DLC: >
کیفیت اتصال حرارتی: با توجه به توان تلفاتی بالای قطعه، مسطح بودن هیتسینک و استفاده از خمیر سیلیکون مرغوب با ضریب انتقال حرارت بالا الزامی است. پیچهای کفی پکیج ۶۲ میلیمتری باید با گشتاور یکنواخت سفت شوند.
امپدانس گیت درایور: خازن ورودی بزرگ ۲۲ نانوفارادی این مدل نیازمند درایورهایی با توان لحظهای بالا است تا بتوان لبههای صعود و نزول ولتاژ را در زمان استاندارد کاتالوگ شکل داد.
حفاظت اشباعزدایی: برای جلوگیری از تخریب ساختار داخلی سیلیکون در هنگام بروز خطای بارهای ناگهانی، مدار درایور گیت باید مجهز به پین حفاظت اتصال کوتاه آنی باشد.
پیشگیری از شوک ESD: در زمان انبارداری و پیش از اتمام مراحل مونتاژ روی بورد، ترمینالهای فرمان گیت و امیتر ماژول BSM300GB120DLC را حتماً اتصال کوتاه نگه دارید تا از آسیب الکتریسیته ساکن جلوگیری شود.
قطعات نیمههادی قدرت به دلیل حساسیت بالا در مدارات مادر، باید حتماً از مراجع معتبر و به صورت قطعی اورجینال تهیه شوند. قطعات تقلبی یا استوکِ ضعیف، صدمات سنگین و پرهزینهای به کل سیستم وارد میکنند. فروشگاه توکل الکترونیک به عنوان تامینکننده تخصصی قطعات الکترونیک قدرت، پارتنامبر اصلی BSM300GB120DLC برند اینفینئون آلمان را با تضمین اصالت تراشه عرضه میکند.
با توجه به تغییرات موجودی انبار و نوسانات بازار، جهت دریافت قیمت روز BSM300GB120DLC و مشاوره فنی قبل از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
| Part Number | BSM300GB120DLC |
|---|---|
| برند | Infineon |
| مشخصات فنی | 300A-1200V |
درمورد این محصول دیدگاه درج کنید.

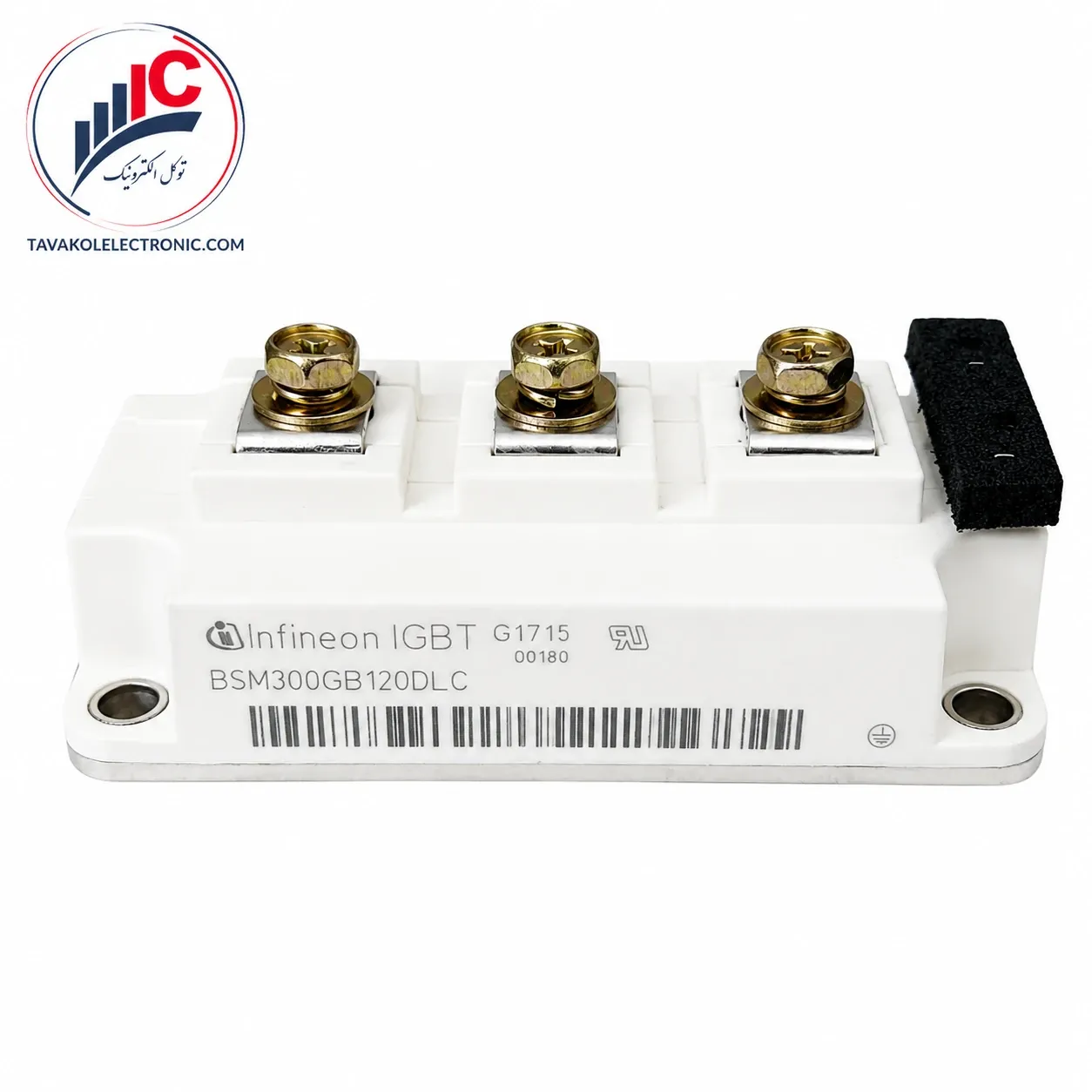

ماژول IGBT مدل BSM300GB120DLC
