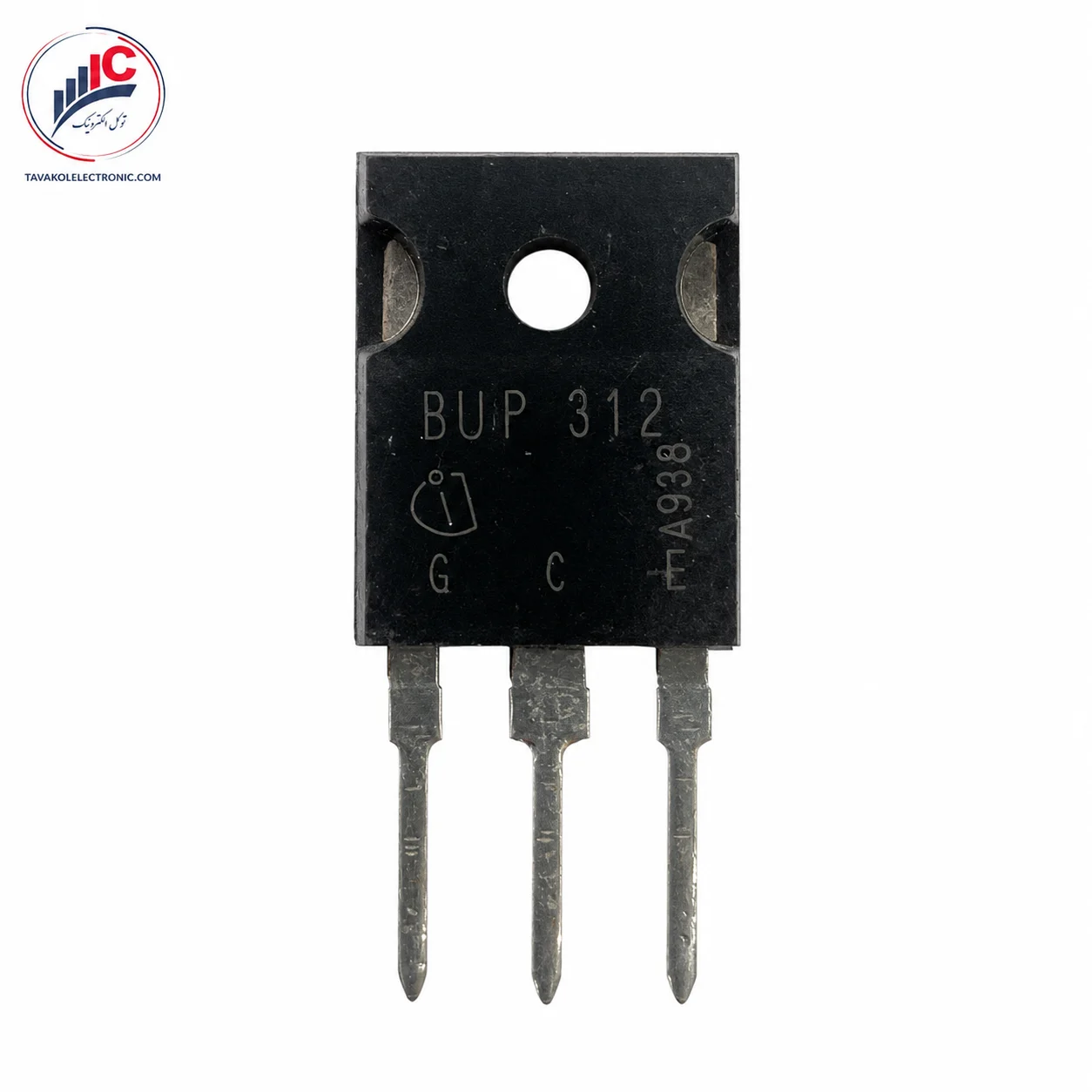

ترانزیستور IGBT BUP312 زیمنس ۱۲۰۰ ولت ۱۲ آمپر

ترانزیستور BUP312 یک IGBT قدرت ساخت Siemens با تحمل ولتاژ ۱۲۰۰ ولت و جریان کلکتور ۱۲ آمپر است. این قطعه در پکیج سه‌پایه TO-218AB عرضه می‌شود و برای تعمیر یا جایگزینی در مدارهای قدرتی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند، انتخابی قابل‌بررسی است. ولتاژ بالا، سرعت سوئیچینگ مناسب و امکان اتصال بدنه به هیت‌سینک، این مدل را برای تأمین قطعات تعمیراتی تجهیزات الکترونیک قدرت به گزینه‌ای کاربردی تبدیل می‌کند.

خرید و قیمت BUP312

هنگام خرید BUP312 باید نوشته روی بدنه، برند، ولتاژ، جریان، پکیج و ترتیب پایه‌های قطعه را با مدار دستگاه تطبیق دهید. این ترانزیستور IGBT دارای ولتاژ کلکتور-امیتر ۱۲۰۰ ولت و جریان DC برابر با ۱۲ آمپر در دمای بدنه ۲۵ درجه سانتی‌گراد است؛ بنابراین برای مشتریانی که به‌دنبال خرید IGBT 1200V 12A هستند، مشخصات فروشگاهی مهمی ارائه می‌دهد.

پکیج TO-218AB بدنه‌ای مناسب برای نصب روی هیت‌سینک دارد و در تعمیر تجهیزات قدرت، مدیریت حرارتی قطعه را آسان‌تر می‌کند. قیمت BUP312 ممکن است براساس موجودی، تعداد سفارش و شرایط تأمین تغییر کند؛ در نتیجه بهتر است پیش از ثبت سفارش، قیمت روز و موجودی محصول را استعلام کنید. این قطعه با ضمانت اصالت کالا از توکل الکترونیک قابل سفارش است.

مشخصات فنی BUP312

پارامتر مهم	مقدار
سازنده	Siemens
نوع قطعه	IGBT تکی
ولتاژ کلکتور-امیتر	۱۲۰۰ ولت
جریان کلکتور در TC=25°C	۱۲ آمپر
جریان کلکتور در TC=90°C	۸ آمپر
جریان پالسی در TC=25°C	۲۴ آمپر
ولتاژ گیت-امیتر	حداکثر ±۲۰ ولت
توان اتلافی	۱۲۵ وات در TC=25°C
پکیج	TO-218AB
ترتیب پایه‌ها	1: Gate، 2: Collector، 3: Emitter

ویژگی‌ها و مزایای محصول

تحمل ولتاژ کلکتور-امیتر تا ۱۲۰۰ ولت
جریان کلکتور ۱۲ آمپر در دمای بدنه ۲۵ درجه
قابلیت تحمل جریان پالسی تا ۲۴ آمپر
افت ولتاژ هدایت پایین
سرعت سوئیچینگ مناسب
جریان Tail پایین
طراحی Latch-up Free و دارای Avalanche Rating
پکیج قدرتی TO-218AB با نصب Through-Hole
قابلیت اتصال مناسب به هیت‌سینک
مناسب برای تعمیر و جایگزینی قطعه هم‌نام

کاربردهای ترانزیستور BUP312

این قطعه برای سوئیچینگ توان در مدارهایی کاربرد دارد که به یک IGBT تکی با تحمل ولتاژ بالا نیاز دارند. از آن می‌توان پس از تأیید کامل مشخصات مدار در تعمیر منابع تغذیه قدرت، مبدل‌ها، درایوهای صنعتی و بعضی مدارهای اینورتر استفاده کرد. مطمئن‌ترین کاربرد فروشگاهی، جایگزینی در دستگاهی است که همین پارت‌نامبر در طراحی اصلی آن نصب شده باشد؛ زیرا انتخاب صرفاً براساس ولتاژ و آمپر، سازگاری کامل قطعه را تضمین نمی‌کند.

برای خریداران قطعات تعمیراتی، وجود پکیج TO-218AB و ترتیب پایه مشخص، بررسی اولیه محصول را ساده‌تر می‌کند. بااین‌حال، شرایط درایو گیت، فرکانس سوئیچینگ و خنک‌کاری دستگاه نیز باید پیش از سفارش کنترل شوند.

نکات مهم قبل از خرید BUP312

جریان ۱۲ آمپر این مدل در دمای بدنه ۲۵ درجه سانتی‌گراد اعلام شده است. با افزایش دمای بدنه تا ۹۰ درجه، جریان DC مجاز قطعه به ۸ آمپر کاهش پیدا می‌کند؛ بنابراین استفاده از هیت‌سینک مناسب، خمیر سیلیکون و طراحی حرارتی صحیح برای عملکرد مطمئن ضروری است.

حداکثر ولتاژ مجاز گیت-امیتر ±۲۰ ولت است، اما این عدد نباید به‌عنوان ولتاژ پیشنهادی راه‌اندازی در نظر گرفته شود. درایور گیت، مقاومت گیت و فرکانس سوئیچینگ باید براساس طراحی دستگاه و شرایط درج‌شده در دیتاشیت انتخاب شوند.

پیش از سفارش، ابعاد پکیج TO-218AB، محل پیچ هیت‌سینک، فاصله پایه‌ها و ترتیب Gate، Collector و Emitter را با قطعه قبلی مقایسه کنید. در دیتاشیت این مدل دیود آنتی‌پارالل داخلی معرفی نشده است؛ بنابراین هنگام استفاده در بارهای القایی، نیاز مدار به دیود هرزگرد خارجی را بررسی کنید.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.

چرا BUP312 را از توکل الکترونیک بخریم؟

با خرید این IGBT از توکل الکترونیک، محصول موردنیاز خود را با ضمانت اصالت کالا سفارش می‌دهید. درج مشخصات مهمی مانند ولتاژ ۱۲۰۰ ولت، جریان ۱۲ آمپر، پکیج TO-218AB و ترتیب پایه‌ها نیز به شما کمک می‌کند پیش از خرید، تطابق قطعه با برد یا دستگاه را دقیق‌تر بررسی کنید. برای اطلاع از موجودی و قیمت روز، استعلام خود را ثبت کنید.

سؤالات متداول

ولتاژ و جریان این IGBT چقدر است؟

ولتاژ کلکتور-امیتر آن ۱۲۰۰ ولت و جریان کلکتور آن ۱۲ آمپر در دمای بدنه ۲۵ درجه سانتی‌گراد است.

پکیج BUP312 چیست؟

این محصول در پکیج سه‌پایه TO-218AB با نصب Through-Hole عرضه می‌شود.

ترتیب پایه‌ها چگونه است؟

از روبه‌روی قطعه، پایه ۱ Gate، پایه ۲ Collector و پایه ۳ Emitter است.

آیا دیود آنتی‌پارالل داخلی دارد؟

در دیتاشیت دیود داخلی معرفی نشده است. در صورت نیاز مدار، باید از دیود هرزگرد خارجی مناسب استفاده شود.

آیا استفاده از هیت‌سینک ضروری است؟

در کاربردهای قدرتی، انتخاب هیت‌سینک و مدیریت حرارتی مناسب ضروری است؛ زیرا جریان قابل‌تحمل قطعه با افزایش دمای بدنه کاهش پیدا می‌کند.

جمع‌بندی خرید BUP312

این ترانزیستور IGBT با ولتاژ ۱۲۰۰ ولت، جریان ۱۲ آمپر و پکیج TO-218AB، برای تعمیر و جایگزینی در مدارهای سازگار گزینه‌ای مناسب است. اگر قطعه معیوب دستگاه همین پارت‌نامبر را دارد، پس از کنترل مشخصات گیت، پایه‌ها و شرایط خنک‌کاری می‌توانید قیمت و موجودی آن را از توکل الکترونیک استعلام کنید.
